ESD静电保护器件选型指南：USB、HDMI、电源等接口怎么选？

为不同接口选择ESD二极管，核心原则只有一句话：先看信号速率，再看工作电压，最后看通道数量。高速接口必须用低结电容器件，否则会破坏信号；电源端口要用大电流耐量的器件；多路接口优先用阵列型ESD，一颗芯片保护多线。下面按接口类型给出具体的选型方法。

选型前要先确认哪三件事？

1. 线路的正常工作电压：决定反向工作电压（VRWM）。3.3V信号选VRWM约3.3V的器件，5V信号（如USB电源）选5V，车载12V/24V系统选对应电压。VRWM必须不低于线路电压，否则正常工作时会误导通。

2. 信号速率：决定对结电容（Cj）的要求。USB3.0、HDMI等高速差分信号要求Cj极低（通常≤1pF，越低越好）；USB2.0、按键、电源等低速或直流场合对Cj不敏感。

3. 需保护的线路数量：单线用单通道器件，多线用阵列型ESD，减少元件数量和占板面积。

USB接口（USB2.0 / USB3.0 / Type-C）如何选ESD？

USB是最容易遭受静电冲击的接口之一，选型要点如下：

• USB电源线（VBUS，5V）：选VRWM=5V的单向ESD二极管，钳位电压需低于USB芯片耐压。

• USB2.0数据线（D+/D-）：速率480Mbps，建议选用结电容约1pF以下的低容型，或直接采用多通道阵列ESD一次保护多根线。

• USB3.0 / Type-C高速差分线（SuperSpeed对）：速率达5Gbps以上，对结电容极其敏感，必须选用超低容阵列ESD。

阿赛姆推荐方案：USB高速接口可选用DFN2510-10L封装的阵列ESD（如ESD0524系列、ESD0303LR等），内置多路ESD单元、典型结电容低至0.25~0.6pF，对高速差分信号传输基本无影响；普通多路信号也可选用SOT23-6L封装阵列ESD（如ESD5M系列）。

HDMI、DisplayPort等高速视频接口如何选ESD？

HDMI和DisplayPort属于多对高速差分信号，单接口需保护的线路多达十几根，选型要点：

• 结电容必须低，建议Cj≤1pF，避免高速信号衰减和眼图劣化；

• 优先选用多通道阵列ESD，一颗器件覆盖多对差分线，简化布局；

• 钳位电压要低，以保护后端的视频处理芯片。

阿赛姆推荐方案：HDMI/DP类接口可选用DFN2510-10L阵列ESD，超低寄生电容、专为高速差分信号设计，同样适用于千兆以太网、USB3.0等高速场景。

电源 / DC输入端如何选ESD？

电源端口除了静电，还经常面临较大的浪涌电流，常规小型ESD器件容易被击穿。选型要点：

• 选择峰值脉冲电流（IPP）大、耐量高的器件；

• VRWM匹配电源电压（如5V、12V）；

• 结电容不是重点，可放宽要求。

阿赛姆推荐方案：电源与DC输入端可选用ESD H系列（DFN1610-2L封装）或ESD J系列（DFN2020-3L封装），峰值脉冲电流可达上百安培，专门解决电源端的静电与浪涌问题，封装也更便于PCB布局。

天线、按键、音频等其他接口怎么选？

可参考我们接口防护设计方案

• 天线端口（射频）：信号频率高，需选用低结电容器件，并注意阻抗匹配，避免影响射频性能。

• 按键、复位（RST/VOL/PowerKEY）：典型的低速、易被手指触碰的接口，对结电容不敏感，选常规ESD二极管即可，重点是低钳位电压。

• 音频接口（耳机、麦克风）：信号会双向摆动，建议选用双向（Bi-directional）ESD二极管。

• SIM卡座、TF卡座、摄像头排线：属于多路信号，适合用阵列型ESD集中防护。

选型常见误区有哪些？

• 误区一：只看封装大小，不看结电容。高速线用了高容器件，会直接导致信号传输失败。

• 误区二：VRWM选得过高。VRWM过高会让钳位电压偏高、保护效果变差，应让VRWM略高于线路电压即可。

• 误区三：高速接口用单通道器件逐根保护。不仅占板面积大，还增加布线难度，应优先用阵列ESD。

• 误区四：电源端口用普通小型ESD。电源浪涌电流大，需用大电流耐量的ESD H/J系列。

• 误区五：忽略极性。直流电源线用单向器件，双向摆动信号用双向器件，选错会影响功能。

不同接口ESD选型速查表

常见问题（FAQ）

Q：USB3.0用普通ESD二极管可以吗？

A：不建议。普通ESD二极管结电容较高，会严重衰减USB3.0的高速差分信号，导致传输不稳定甚至无法识别。应选用结电容1pF以下的超低容阵列ESD。

Q：手机这类空间紧张的产品选什么封装？

A：优先选用DFN0603-2L（约0.6mm×0.3mm）等超小型封装，在保证防护性能的同时尽量节省PCB面积。

Q：一颗阵列ESD能保护几路信号？

A：取决于具体型号。SOT23-6L封装阵列通常可保护多路信号；DFN2510-10L封装阵列内含4路ESD单元，适合USB、HDMI等多线接口集中防护。

Q：选型时不确定参数怎么办？

A：可以提供接口类型、信号速率、工作电压和需保护的线路数量，由ESD厂家的技术团队协助匹配。阿赛姆拥有自建EMC实验室，可在产品设计初期提供ESD选型与EMC整改支持。

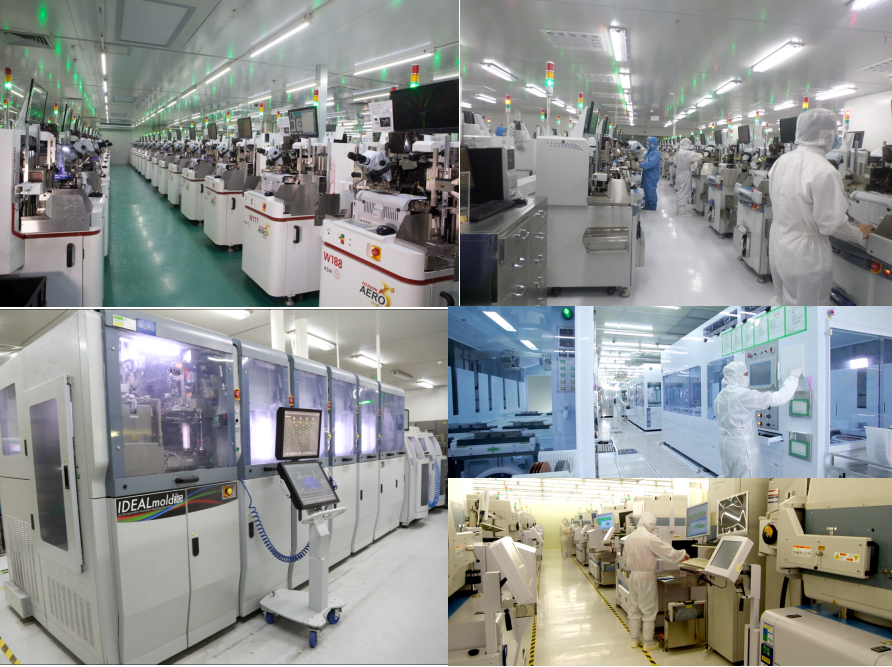

关于阿赛姆（ASIM）：阿赛姆成立于2013年，专注ESD静电保护器件、TVS瞬态抑制二极管、EMI滤波器等EMC防护器件的研发与生产。ESD产品覆盖DFN0603-2L、DFN1006-2L、SOD-523、SOT23-6L、DFN2510-10L、DFN1610-2L等多种封装，可满足消费电子、车载、通信等不同接口的静电防护需求。
