ESD二极管是什么？工作原理、核心参数与选型方法详解

ESD二极管（又称ESD静电保护二极管、ESD保护器件）是一种专门用于吸收静电放电（Electrostatic Discharge）能量、保护后端电路的半导体器件。当电子设备的接口或信号线遭受静电脉冲冲击时，ESD二极管会在纳秒级时间内导通，把瞬间的高压大电流泄放到地，并将电压钳位在芯片可承受的安全范围内，从而避免CPU、IC、连接器等敏感元件被击穿损坏。简单说，它是电子产品抵御静电的"第一道防线"。

电子设备为什么需要ESD二极管？

静电放电是电子产品最常见的失效原因之一。人体在干燥环境下走动就可能积累数千伏静电，当手指触碰USB口、充电口、按键或屏幕时，这股能量会瞬间释放。现代芯片制程越来越精细，栅极氧化层很薄，几百伏的静电就足以造成永久损伤或潜在隐患（早期失效）。

国际标准 IEC 61000-4-2 专门规定了电子产品的静电抗扰度测试方法，常见测试等级为接触放电 ±8kV、空气放电 ±15kV。要让产品通过这类认证，就必须在易受冲击的接口处加装ESD二极管。

ESD二极管的工作原理是什么？

ESD二极管并联在被保护的信号线（或电源线）与地之间，工作过程可分为四个状态：

• 正常工作状态：当线路电压低于器件的反向工作电压（VRWM）时，ESD二极管呈高阻态（近似断开），结电容极小，几乎不影响正常信号传输。

• 静电冲击状态：当ESD脉冲到来、电压超过击穿电压（VBR）时，器件在纳秒级时间内迅速导通，把大电流引向地。

• 钳位状态：导通后，器件把线路电压"钳位"在一个较低的钳位电压（VC）上，使后端芯片承受的电压远低于其损坏阈值。

• 恢复状态：脉冲结束后，器件自动恢复到高阻态，电路继续正常工作。

整个过程是可重复的——ESD二极管能承受多次静电冲击而不损坏。

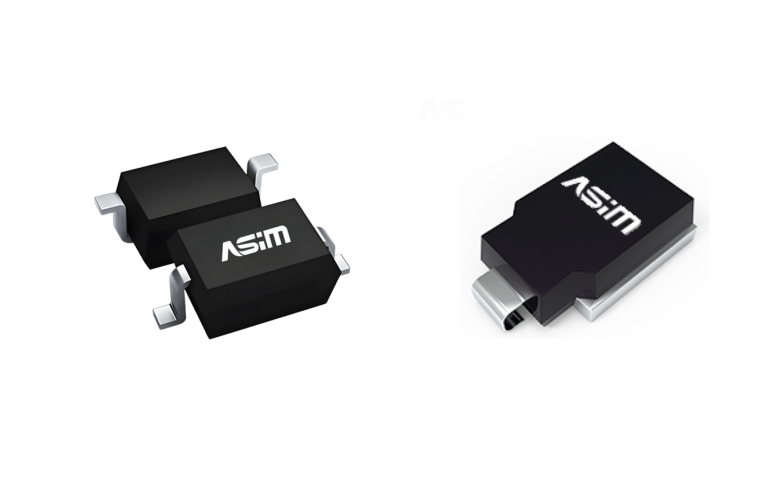

ESD二极管和TVS二极管有什么区别？

两者原理相近，都靠"钳位"泄放过压能量，但定位不同：

可以理解为：ESD二极管是"低电容、快响应"的精细防护，TVS二极管是"大功率、高耐量"的粗放防护。在阿赛姆（ASIM）的产品体系中，两者属于互补的EMC防护器件系列。

选择ESD二极管要看哪些核心参数？

选型时主要关注以下五个参数：

此外还需确认极性：单向（Uni-directional）适用于直流电源线和只在正方向变化的信号；双向（Bi-directional）适用于会双向摆动的信号线（如部分数据线、音频线、天线）。

以阿赛姆ESD产品为例，型号中的电压代号即对应 VRWM——"ESD3V3..."系列对应3.3V，"ESD5..."系列对应5V，"ESD12..."系列对应12V，便于按线路电压快速匹配。

ESD二极管有哪些常见封装？

封装尺寸直接影响PCB布局，尤其在手机、穿戴等空间紧张的产品中。阿赛姆ESD二极管覆盖以下主流封装：

ESD二极管应用在哪些场景？

几乎所有带对外接口的电子产品都需要ESD防护，常见位置包括：USB口与Type-C口、充电与电源输入、SIM卡座与TF卡座、摄像头排线、音频接口、HDMI接口、按键与触摸屏、天线端口等。在手机、平板、蓝牙音箱、电视机顶盒、车载设备等整机中，ESD二极管被广泛部署在CPU与各外设之间的信号通路上。

常见问题（FAQ）

Q：ESD二极管会影响信号质量吗？

A：会有一定影响，主要来自结电容。对于USB3.0、HDMI等高速信号，必须选用结电容低（通常1pF以下）的低容型ESD二极管；对于电源、按键等低速场合，结电容影响很小。

Q：一个接口需要几颗ESD二极管？

A：取决于需要保护的线路数量。单根信号线用单通道器件即可；USB、HDMI等多线接口建议使用阵列型ESD（如SOT23-6L、DFN2510-10L封装），一颗器件保护多路，节省PCB空间。

Q：ESD二极管被静电打过后还能用吗？

A：可以。ESD二极管设计为可重复工作，在额定范围内承受多次静电冲击后会自动恢复，不需要更换。只有当冲击远超器件耐量时才可能损坏。

Q：VRWM选得越高越安全吗？

A：不是。VRWM过低会在正常工作时误导通；过高则钳位电压偏高、保护效果变差。正确做法是让VRWM略高于线路正常工作电压即可。

关于阿赛姆（ASIM）：阿赛姆成立于2013年，是位于深圳的专业电子元器件制造商，产品涵盖ESD静电保护器件、TVS瞬态抑制二极管、EMI滤波器、二极管、三极管、MOS管等EMC防护器件，并拥有自建EMC实验室，可提供EMC设计、测试与整改服务。如需ESD选型支持或样品，欢迎联系阿赛姆技术团队。
