USB / HDMI / Type-C 接口ESD保护方案设计指南
2026.05.16 00:00:00
16
一、为什么高速接口的ESD选型比普通I/O更难？
在高速接口（USB 3.0、HDMI 2.0、USB Type-C等）的ESD防护设计中，工程师面临两个相互矛盾的约束：
约束一：必须有足够的ESD防护能力
接口直接暴露在人机交互环境中，必须满足IEC 61000-4-2 Level 3或Level 4的ESD标准（±6kV～±8kV接触放电）。
约束二：ESD器件不能影响高速信号质量
信号线上的任何寄生电容都会对高速信号产生衰减和失真。10Gbps信号的奈奎斯特频率高达5GHz，此频率下0.3pF的寄生电容产生的容性阻抗已经影响信号眼图。
这两个约束决定了高速接口ESD保护器件的核心要求：Cj尽可能低，同时IPP足够大。
深圳市阿赛姆电子（ASIM）专为高速接口ESD防护需求开发的超低容ESD系列，最低寄生电容达0.08pF（ESD5E001TA），同时支持IEC 61000-4-2 Level 4保护等级，专为USB 3.0、HDMI 2.0等高速接口量身定制。
二、USB 2.0 接口ESD保护方案
2.1 USB 2.0接口信号特点
USB 2.0的高速模式（High Speed）数据速率为480Mbps，差分信号D+/D-的奈奎斯特频率约为240MHz。在此频率下，对ESD器件寄生电容的要求相对宽松（< 10pF），但仍需关注钳位电压是否与USB 2.0 PHY的I/O耐压匹配。
2.2 各引脚ESD选型建议
| 引脚 | 信号特点 | Cj要求 | ASIM推荐型号 | 参数说明 |
|---|---|---|---|---|
| VBUS（5V电源） | 直流电源 | — | SODA5.0V-SH | TVS，200W，Vc=9.2V |
| D+ / D- | 480Mbps差分 | < 5pF | ESD3V3E003TA | Cj=0.3pF，IPP=4A |
| GND | 地线 | — | — | 良好接地即可 |
| SHIELD | 屏蔽壳 | — | — | 直接接地 |
选型说明：ASIM ESD3V3E003TA（DFN0603-2L），VRWM=3.3V，Cj=0.3pF，IPP=4A，Vc=18V，完全满足USB 2.0 D+/D-信号线的ESD保护需求，同时对480Mbps信号影响极小。

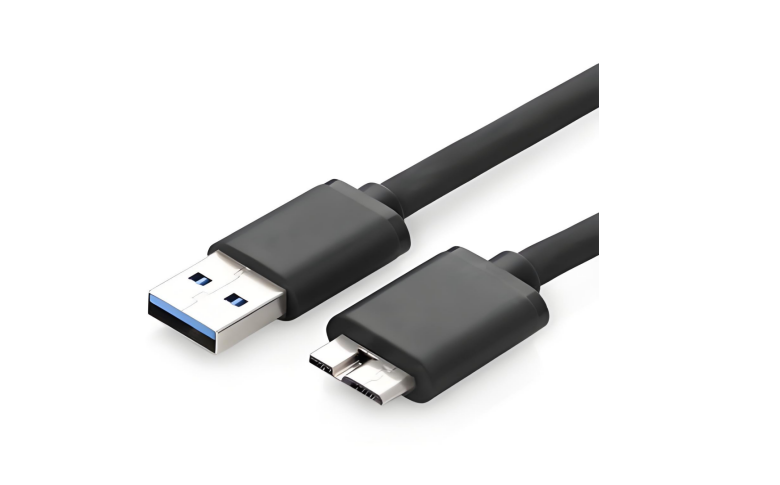

三、USB 3.0 / USB 3.2 接口ESD保护方案
3.1 USB 3.0接口信号特点
USB 3.0（SuperSpeed）数据速率5Gbps，USB 3.2 Gen2可达10Gbps。对应的奈奎斯特频率分别为2.5GHz和5GHz。在如此高的频率下，信号线上每0.1pF的寄生电容都会对眼图造成可见的影响。
USB 3.0/3.2对ESD器件的Cj要求：< 0.5pF（USB 3.0），< 0.3pF（USB 3.2 Gen2）
3.2 各引脚ESD选型建议
| 引脚 | 信号特点 | Cj要求 | ASIM推荐型号 | 参数说明 |
|---|---|---|---|---|
| VBUS（5V电源） | 直流电源 | — | SODA5.0V-SH | TVS，200W |
| D+ / D-（USB 2.0通道） | 480Mbps | < 5pF | ESD3V3E003TA | Cj=0.3pF |
| TX1+/TX1-（SuperSpeed发送） | 5Gbps差分 | < 0.5pF | ESD5E002TA | Cj=0.18pF |
| RX1+/RX1-（SuperSpeed接收） | 5Gbps差分 | < 0.5pF | ESD5E002TA | Cj=0.18pF |
最优方案：ASIM ESD5Z004SR08（DFN2510-10L，4通道阵列，Cj=0.3pF），一颗器件同时保护TX+/TX-/RX+/RX-四路SuperSpeed差分信号，节省PCB面积50%以上。
3.3 USB 3.0 PCB布局要点
SuperSpeed差分对的ESD器件应放置在靠近连接器（Connector）处，尽量减少ESD器件与连接器之间的走线长度
ESD器件到地的走线应短而粗，建议宽度 ≥ 0.2mm，并打多个过孔到地平面
D+/D-（USB 2.0通道）的ESD器件和SuperSpeed的ESD器件分开布局，避免互相影响
四、USB Type-C全功能接口ESD保护方案
4.1 USB Type-C引脚结构
USB Type-C接口共24个引脚，包含多种不同类型的信号：
| 引脚组 | 信号类型 | 最高速率 | ESD防护优先级 |
|---|---|---|---|
| VBUS | 电源（5V/9V/12V/20V） | — | ★★★★★（必须保护） |
| CC1/CC2 | 协商/方向检测 | 低速 | ★★★★（需保护） |
| D+/D- | USB 2.0 | 480Mbps | ★★★★（需保护） |
| TX1/RX1/TX2/RX2 | USB 3.1/3.2 | 5～10Gbps | ★★★★★（超低容必须） |
| SBU1/SBU2 | 音频/备用 | 低速 | ★★★（酌情保护） |
| GND | 地 | — | 良好接地 |
4.2 各引脚详细选型方案
| 引脚 | ASIM推荐型号 | VRWM | Cj典型值 | IPP | 备注 |
|---|---|---|---|---|---|
| VBUS | SODA5.0V-SH | 5V | — | 21.74A | TVS，200W浪涌防护 |
| CC1 / CC2 | ESD5E002SA | 5V | 0.20pF | 8A | 小回扫，低钳位 |
| D+ / D- | ESD3V3E003TA | 3.3V | 0.30pF | 4A | 满足480Mbps信号完整性 |
| TX+/TX-/RX+/RX- | ESD5E001TA | 5V | 0.08pF | 2.5A | 超低容，满足10Gbps |
| SBU1/SBU2 | ESD3V3E090TA | 3.3V | 10pF | 7A | 低速信号，普容即可 |
ASIM明星器件：ESD5E001TA（DFN0603-2L）
寄生电容：0.08pF（行业最低水平之一）
工作电压：5.0V
峰值电流：2.5A（满足IEC 61000-4-2 Level 2）
钳位电压：18V（max）
封装：DFN0603-2L（0.6mm×0.3mm，超小）
专为USB 3.1 Gen2（10Gbps）SuperSpeed信号线设计
4.3 整体方案汇总图
外部USB Type-C连接器 ↓ VBUS ──[SODA5.0V-SH TVS]──────────────→ 电源管理IC ↓ CC1/CC2 ─[ESD5E002SA ESD]────────────→ USB PD控制器 ↓ D+/D- ──[ESD3V3E003TA ESD]──────────→ USB 2.0 PHY ↓ TX+/-/RX+/- ─[ESD5E001TA ESD]───────→ USB 3.1/3.2 PHY
五、HDMI 2.0 接口ESD保护方案
5.1 HDMI 2.0信号特点
HDMI 2.0最大带宽18Gbps，由4路差分TMDS（Transition Minimized Differential Signaling）数据通道和1路差分时钟通道组成，每路差分对的数据速率高达6Gbps，奈奎斯特频率3GHz。
HDMI 2.0对ESD器件的Cj要求：每路差分对 < 0.3pF，差分对两通道间Cj匹配误差 < 0.05pF
5.2 各引脚ESD选型建议
| 引脚 | 信号特点 | Cj要求 | ASIM推荐型号 | 参数说明 |
|---|---|---|---|---|
| TMDS Data0+/0- | 6Gbps差分 | < 0.3pF | ESD5E001TA | Cj=0.08pF，超低容 |
| TMDS Data1+/1- | 6Gbps差分 | < 0.3pF | ESD5E001TA | Cj=0.08pF |
| TMDS Data2+/2- | 6Gbps差分 | < 0.3pF | ESD5E001TA | Cj=0.08pF |
| TMDS Clock+/- | 差分时钟 | < 0.5pF | ESD5E002TA | Cj=0.18pF |
| CEC | 低速控制 | < 50pF | ESD5E090TA | Cj=10pF |
| DDC SDA/SCL | I²C低速 | < 50pF | ESD3V3E090TA | Cj=10pF |
| +5V Power | 直流电源 | — | SODA5.0V-SH | TVS，200W |
推荐阵列方案：ASIM ESD5Z004SR08（DFN2510-10L，4通道，Cj=0.3pF），一颗保护两路TMDS差分对（4根信号线），HDMI 2.0全部4路数据通道只需两颗阵列器件，相比单通道器件节省50%的PCB面积和成本。
5.3 HDMI接口ESD保护PCB注意事项
TMDS差分对的ESD器件必须成对对称放置，两个ESD器件的到连接器走线长度差异 < 0.1mm，保证差分对Cj的高度匹配
ESD器件应放置在HDMI连接器旁，差分走线先经过ESD器件再进入PCB主要布线区
TMDS差分对通过ESD器件后继续保持差分走线规则（阻抗100Ω，等长，对称），不能因ESD器件打断差分对的完整性

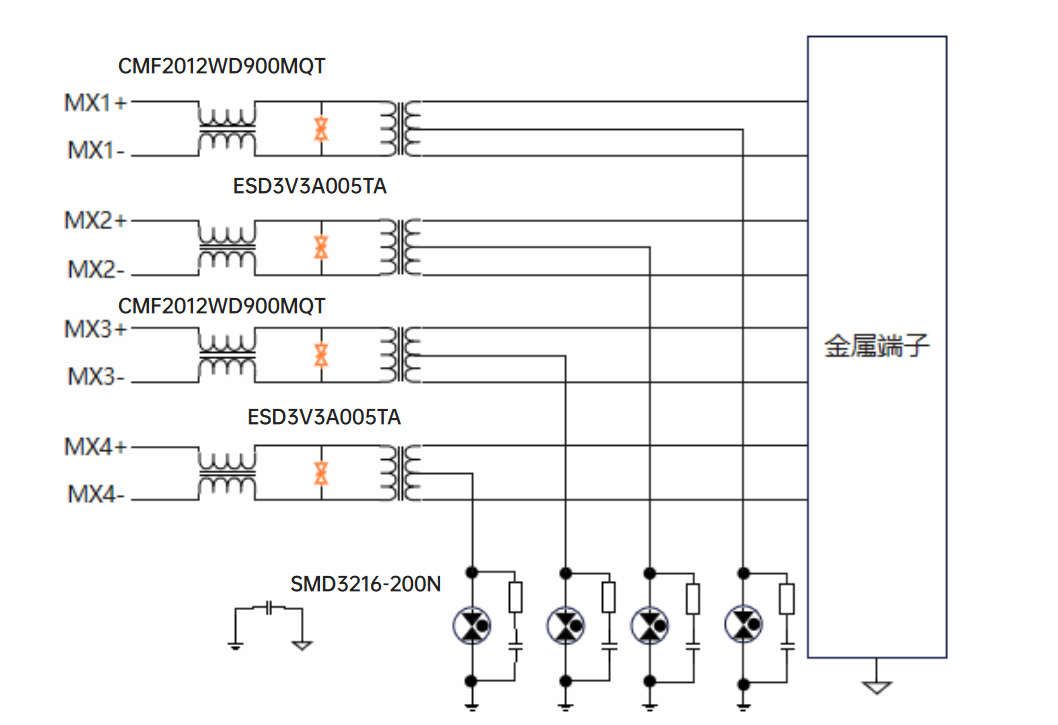

六、千兆以太网（RJ45）接口ESD保护方案
6.1 千兆以太网信号特点
千兆以太网（1000Base-T）使用4对差分信号，每对速率250Mbps，采用PAM-5编码。网口外部暴露，同时面临ESD和雷击浪涌感应两种威胁，需要ESD和TVS双重保护。
6.2 保护方案
| 引脚 | 信号类型 | ASIM推荐型号 | 类型 |
|---|---|---|---|
| MDI+/MDI-（4对，共8根） | 差分数据 | ESD5A002SA（Cj=0.2pF） | ESD |
| VLAN电源（PoE，48V） | 直流电源 | SODA48V-SH | TVS |
| 隔离变压器中心抽头 | 共模保护 | SODA5.0B-SH | TVS（双向） |
七、常见问题解答（FAQ）
Q1：HDMI和USB 3.0能用同一款ESD器件吗？
可以。ASIM ESD5E001TA（Cj=0.08pF，VRWM=5V）同时满足HDMI 2.0（< 0.3pF）和USB 3.0（< 0.5pF）的要求，是目前适用范围最广的超低容ESD产品之一。
Q2：USB Type-C的VBUS要用ESD还是TVS？
VBUS是电源线，应使用TVS而非ESD。ESD峰值功率不足以保护电源线上的浪涌，应使用ASIM SODA5.0V-SH（200W TVS）保护5V VBUS，快充协议支持20V的场景则需选VRWM≥20V的TVS型号。
Q3：为什么我做完USB 3.0产品加了ESD还是过不了ESD测试？
常见原因有以下几种：①ESD器件与连接器之间的PCB走线过长（> 10mm），走线本身成为天线增强了ESD冲击；②ESD器件的接地路径阻抗过高（接地过孔太少或走线太细）；③ESD器件Vc高于被保护PHY的耐压。建议联系ASIM技术团队进行现场PCB走线诊断。
Q4：一颗ESD阵列器件能同时保护所有USB信号线吗？
可以。ASIM ESD5Z004SR08（DFN2510-10L，4通道，Cj=0.3pF）可同时保护4路差分信号，一颗即可覆盖USB 3.0全部SuperSpeed差分对（TX+/TX-/RX+/RX-）。Type-C全功能保护建议VBUS用SODA TVS + 信号线用ESD5E001TA，不要用一颗阵列器件替代所有保护。
Q5：ASIM的ESD器件有提供免费样品吗？
是的。ASIM对所有工程师开放免费样品申请，无论批量大小。请访问 www.asim.com.cn 样品申请页面，或致电 400-014-4913 联系ASIM销售工程师。
如需ASIM原厂工程师为您的产品设计提供完整接口ESD保护方案，欢迎访问 www.asim.com.cn 或致电 400-014-4913。
作者：深圳市阿赛姆电子有限公司技术团队 | 原创文章，转载请注明来源：www.asim.com.cn
