ESD二极管和TVS二极管有什么区别？一文彻底搞清楚
2026.05.16 00:00:00
14
在电路保护设计中，ESD二极管和TVS二极管是最常见的两类保护器件。很多工程师在设计时会产生疑问：它们有什么区别？什么时候用ESD，什么时候用TVS？能不能互相替代？
本文由ASIM阿赛姆原厂工程师从六个维度系统解析两者的本质区别，帮助工程师做出正确的选型判断。
一、最核心的结论：先看这里
| 对比维度 | ESD二极管 | TVS二极管 |
|---|---|---|
| 保护对象 | 静电放电（ESD） | 浪涌/雷击感应（Surge） |
| 脉冲时间 | 纳秒级（ns，1ns=10⁻⁹s） | 微秒级（μs，1μs=10⁻⁶s） |
| 峰值能量 | 极小（< 1μJ） | 较大（mJ ～ J级） |
| 寄生电容 | 极低（低至0.08pF） | 较高（数pF ～ 数百pF） |
| 峰值功率 | < 200W | 200W ～ 20000W |
| 适用位置 | 信号线，紧靠芯片 | 电源入口、接口端 |
| 能否互换 | ❌ 不能互换 | ❌ 不能互换 |
最简单的判断规则：
保护高速数据信号线（USB、HDMI、网口等）→ 选 ESD二极管
保护电源线或遭受浪涌的接口（DC电源口、工控RS-485等）→ 选 TVS二极管
两者经常同时使用，构成多层防护
二、六个维度深度对比
2.1 保护对象不同：ESD vs. 浪涌
ESD（静电放电）是人体或设备在接触或靠近电子产品时，因静电积累释放产生的瞬态高压冲击。ESD事件的特点是：
持续时间极短：数纳秒（ns）
能量极小：< 1μJ
但峰值电压极高：数百V ～ 数kV
主要伤害：击穿芯片内部栅极氧化层
浪涌（Surge）是由雷击感应、感性负载切换（如电机启停）、电网扰动等原因产生的瞬态过电压。浪涌的特点是：
持续时间较长：数微秒（μs）到数毫秒（ms）
能量较大：mJ ～ J级
峰值电压：数十V ～ 数kV
ESD二极管专为吸收ns级静电能量设计；TVS二极管专为吸收μs级浪涌能量设计。两者无法互相替代。
2.2 寄生电容：差距可达1000倍
这是两者最关键的性能差异，也是不能互换的根本原因。
| 器件类型 | 典型寄生电容范围 | ASIM代表型号 | Cj典型值 |
|---|---|---|---|
| ESD二极管（超低容） | 0.08 ～ 0.3pF | ESD5E001TA | 0.08pF |
| ESD二极管（低容） | 0.3 ～ 3pF | ESD3V3E003TA | 0.30pF |
| ESD二极管（普容） | 3 ～ 30pF | ESD5E150TA | 15pF |
| TVS二极管（SOD-123FL） | 100 ～ 600pF | SODA5.0V-SH | ~300pF |
| TVS二极管（SMA） | 200 ～ 800pF | SMA04J05V | ~500pF |
| TVS二极管（SMB） | 300 ～ 1200pF | SMB06J05V | ~800pF |
为什么寄生电容这么重要？
以USB 3.0（SuperSpeed，5Gbps）为例：信号线上每增加1pF的寄生电容，在5GHz频率下产生的寄生阻抗约为：
Xc = 1 / (2π × f × C) = 1 / (2π × 5×10⁹ × 1×10⁻¹²) ≈ 32Ω
这意味着一个TVS二极管（Cj≈300pF）在5GHz频率下产生约0.1Ω的寄生阻抗，相当于信号线上串联了一个容性负载，直接导致差分信号严重失真、眼图关闭、误码率大幅上升。
结论：高速信号线（USB 3.0/HDMI/千兆网口）上，绝对不能用TVS替代ESD保护。
2.3 峰值功率：TVS远大于ESD
| 器件类型 | 峰值功率 | 对应ASIM系列 |
|---|---|---|
| ESD二极管 | < 200W | ESD系列 |
| TVS（SOD-123FL） | 200 ～ 400W | SODA系列 |
| TVS（SMA） | 400W | SMA04J系列 |
| TVS（SMB） | 600W | SMB06J系列 |
| TVS（SMC） | 1500W | SMC15J系列 |
| TVS（SMD） | 3000 ～ 5000W | SMD30J/SMD50J系列 |
ESD二极管不具备吸收浪涌能量的能力，用ESD器件保护电源端口，浪涌发生时器件会因过功率而损坏，进而失去保护功能。
2.4 响应速度：都很快，但侧重点不同
ESD二极管：专为ns级静电脉冲设计，响应时间 < 1ns，寄生电感极小
TVS二极管：响应时间同样 < 1ns（皮秒级），但因功率更大，内部结构较ESD更大，寄生电感相对略高
实际上，两者响应速度对于大多数保护场景已足够快，响应速度不是选择ESD vs. TVS的决定因素，寄生电容和峰值功率才是。

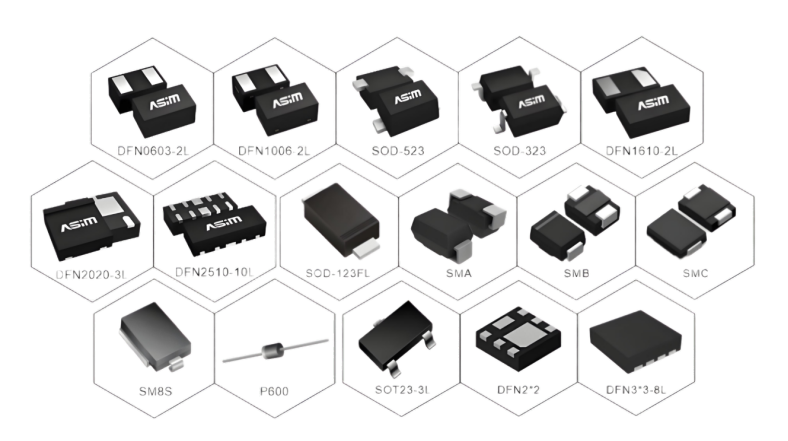

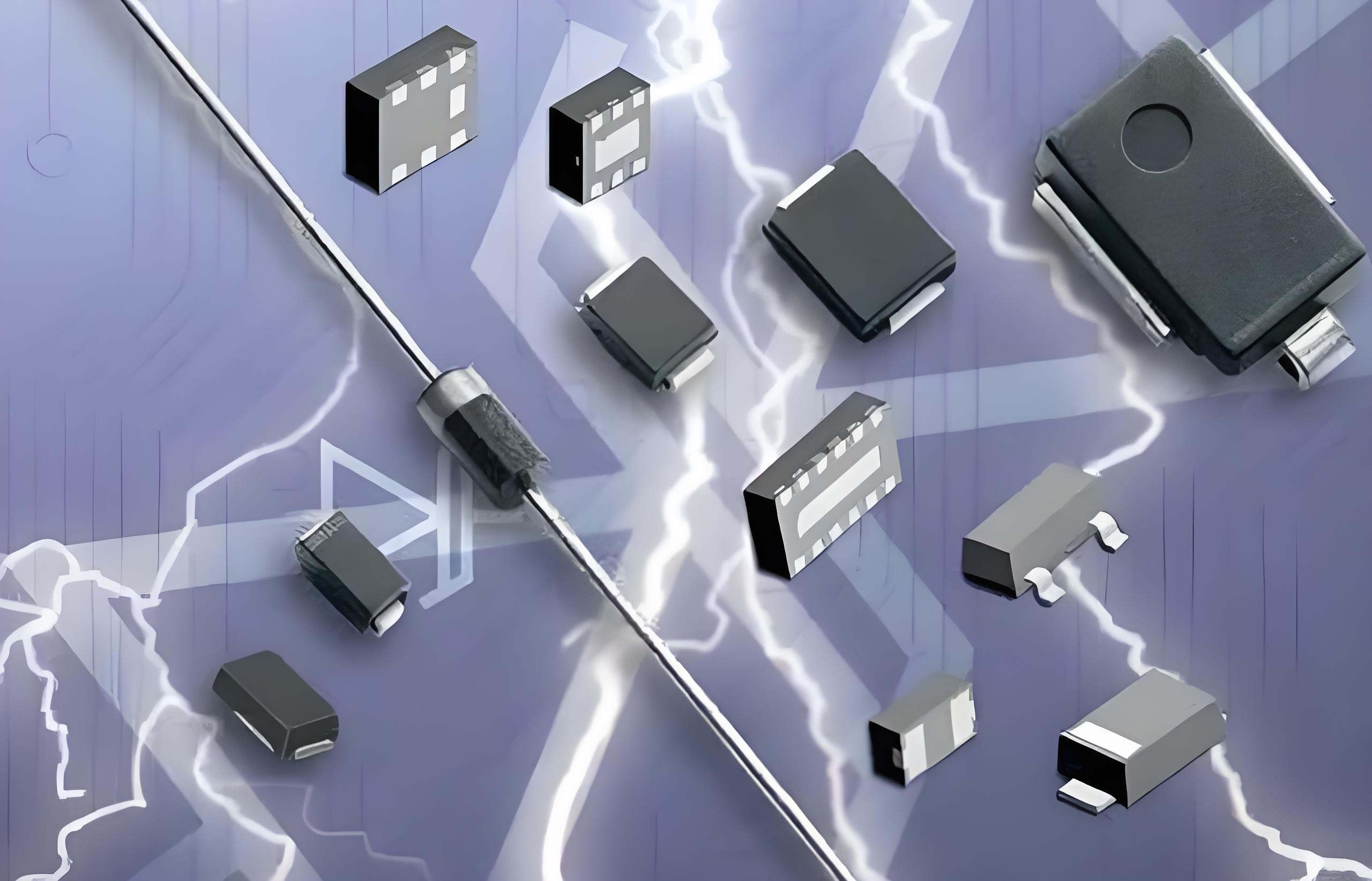

2.5 封装尺寸
ESD二极管：最小封装DFN0603-2L（0.6mm×0.3mm），极小，适合高密度PCB
TVS二极管：最小封装SOD-123FL（3.6mm×1.65mm），随功率增大封装也越大，高功率SMD封装长达8mm
2.6 价格
ESD二极管（普容型）：价格较低，超低容系列价格相对较高
TVS二极管：与功率等级正相关，200W SOD-123FL价格较低，3000W SMD价格较高
三、一起用才是最佳方案：双层保护架构
实际电路设计中，对于需要高可靠性保护的接口，通常TVS + ESD二极管同时使用，构成双层保护：
外部接口 → [TVS二极管] → PCB走线 → [ESD二极管] → 芯片I/O ↓ ↓ 浪涌抑制（第一层） ESD防护（第二层）
第一层（TVS）：放置在接口连接器处或靠近板边，吸收大能量浪涌脉冲，将电压从数百V降至数十V。
第二层（ESD）：放置在信号线靠近芯片处，拦截残余静电脉冲，将电压精准钳位在芯片安全耐压以内。
以USB Type-C接口为例：
| 保护层 | 器件类型 | ASIM推荐型号 | 保护的威胁 |
|---|---|---|---|
| 第一层（VBUS电源线） | TVS | SODA5.0V-SH（200W） | 浪涌/过压 |
| 第二层（D+/D-信号线） | ESD | ESD3V3E003TA（Cj=0.3pF） | 静电放电 |
| 第二层（USB3.0 SuperSpeed） | ESD | ESD5E001TA（Cj=0.08pF） | 静电放电 |
四、三个场景判断帮你快速选型
场景一：手机的USB Type-C接口数据引脚需要保护→ 选 ESD二极管。因为数据引脚主要面临静电放电威胁，且需要极低Cj不影响信号质量。推荐ASIM ESD5E001TA（Cj=0.08pF）。
场景二：工业设备的DC 24V电源输入接口需要保护→ 选 TVS二极管。电源线主要面临浪涌威胁，需要大峰值功率。推荐ASIM SMB06J24V（600W，VRWM=24V）。
场景三：路由器的RJ45千兆网口需要保护→ TVS + ESD双重保护。网口同时面临雷击感应浪涌（TVS）和静电放电（ESD）威胁。推荐 SODA5.0B-SH（TVS）+ ESD5A002SA（ESD，Cj=0.2pF） 组合方案。
五、常见错误做法与纠正
❌ 错误做法一：用TVS直接保护USB 3.0信号线
TVS寄生电容高达数百pF，直接导致USB 3.0 SuperSpeed信号完全失真。
✅ 正确做法：USB 3.0信号线必须用Cj < 0.5pF的ESD二极管，推荐ESD5E001TA。
❌ 错误做法二：用ESD二极管保护DC 24V电源输入
ESD峰值功率不足（< 200W），浪涌发生时器件过功率损坏，丧失保护能力。
✅ 正确做法：电源输入端用SMB06J24V（600W TVS）保护。
❌ 错误做法三：只装ESD不装TVS（以为一层就够）
ESD对静电有效，但对工业级浪涌保护力度不足，特别是有室外接口的产品必须做浪涌防护。
✅ 正确做法：信号端ESD + 电源端TVS，双层防护。
六、快速选型对照表
| 我要保护的是... | 选哪种？ | ASIM推荐型号 |
|---|---|---|
| USB 2.0 D+/D- 信号线 | ESD二极管（Cj < 5pF） | ESD3V3E003TA |
| USB 3.0 SuperSpeed差分对 | ESD二极管（Cj < 0.5pF） | ESD5E001TA |
| HDMI 差分信号线 | ESD二极管（Cj < 0.3pF） | ESD5E001TA |
| 手机/平板 GPIO引脚 | ESD二极管（普容） | ESD5E150TA |
| DC 5V 电源接口 | TVS二极管（200W～400W） | SODA5.0V-SH |
| DC 12V 电源接口 | TVS二极管（400W～600W） | SMA04J12V |
| DC 24V 工业接口 | TVS二极管（600W～1500W） | SMB06J24V |
| RS-485/RS-232 工业串口 | TVS二极管（600W） | SMB06J05V |
| 以太网信号线（数据） | ESD二极管（Cj < 5pF） | ESD5A002SA |
| 以太网电源（PoE） | TVS二极管 | SODA48B-SH |
如需ASIM原厂工程师为您提供具体接口的保护方案设计，欢迎访问 www.asim.com.cn 或致电 400-014-4913，提供免费EMC选型咨询服务。
作者：深圳市阿赛姆电子有限公司技术团队 | 原创文章，转载请注明来源：www.asim.com.cn
