ESD二极管是什么？工作原理、选型参数与型号完全指南

一、ESD二极管是什么？

ESD二极管（ESD Diode），全称静电放电保护二极管（Electrostatic Discharge Protection Diode），是一种专门用于保护电子电路免受静电放电（ESD）冲击损坏的半导体保护器件。

ESD二极管的核心作用是：当被保护信号线上出现超出正常工作范围的瞬态高压时，ESD二极管在纳秒级时间内迅速导通，在信号线与地之间构建一条低阻抗的瞬态泄放通道，将危险的静电能量快速泄放到地，使信号线电压被钳位在安全范围内，从而保护后级芯片不被损坏。

ESD二极管与普通二极管的本质区别在于：它是专为吸收瞬态能量而设计的保护器件，具备极低的寄生电容（最低可达0.08pF）、极快的响应速度（< 1ns）和极低的钳位电压，这三点是普通二极管无法替代的。

二、ESD二极管的工作原理

ESD二极管采用反向钳位的工作方式：

• 正常工作状态：ESD二极管处于截止状态，对信号线几乎没有影响，仅呈现极小的寄生电容和极低的漏电流
• ESD冲击发生时：信号线上出现超过触发电压（Vbr）的瞬态高压，ESD二极管立即反向击穿导通，将瞬态能量泄放到地，信号线电压被钳位在安全的钳位电压（Vc）以下
• ESD冲击结束后：器件自动恢复截止状态，不影响后续正常工作

整个响应过程在 1纳秒以内 完成，远快于芯片损坏所需的时间，从而实现对芯片的有效保护。

三、ESD二极管的核心选型参数

3.1 钳位电压（Clamping Voltage，Vc）

钳位电压是ESD二极管在ESD冲击发生时，将被保护线路电压钳位的最高值。

钳位电压是衡量ESD保护效果最直接的参数。Vc越低，芯片受到的保护越充分。

选型原则：Vc（max）< 被保护芯片I/O口的绝对最大耐压

注意：小回扫结构（型号含"S"）的ESD二极管在相同IPP下钳位电压更低，保护效果更好。

3.2 寄生电容（Junction Capacitance，Cj）

寄生电容是ESD二极管在截止状态下对信号线产生的寄生容性影响。对于高速差分信号接口，寄生电容过大会直接导致信号失真、眼图关闭。

这是高速接口ESD选型中最关键的参数。

3.3 工作电压（Stand-off Voltage，Vrwm）

工作电压是ESD二极管在正常电路工作状态下能持续承受的最大反向电压。

选型原则：Vrwm ≥ 被保护线路的最高正常工作电压

若工作电压选择过低，ESD二极管将在正常工作状态下产生不可忽视的漏电流，影响电路正常功能，甚至导致设备无法上电。

3.4 峰值脉冲电流（Peak Pulse Current，IPP）

峰值脉冲电流是器件在规定波形（tp=8/20μs）下能承受的最大瞬态电流，决定器件能通过的ESD等级。

ASIM ESD3V3E002SA / ESD5E002SA（IPP=8A）可满足IEC 61000-4-2 Level 4最高等级要求。

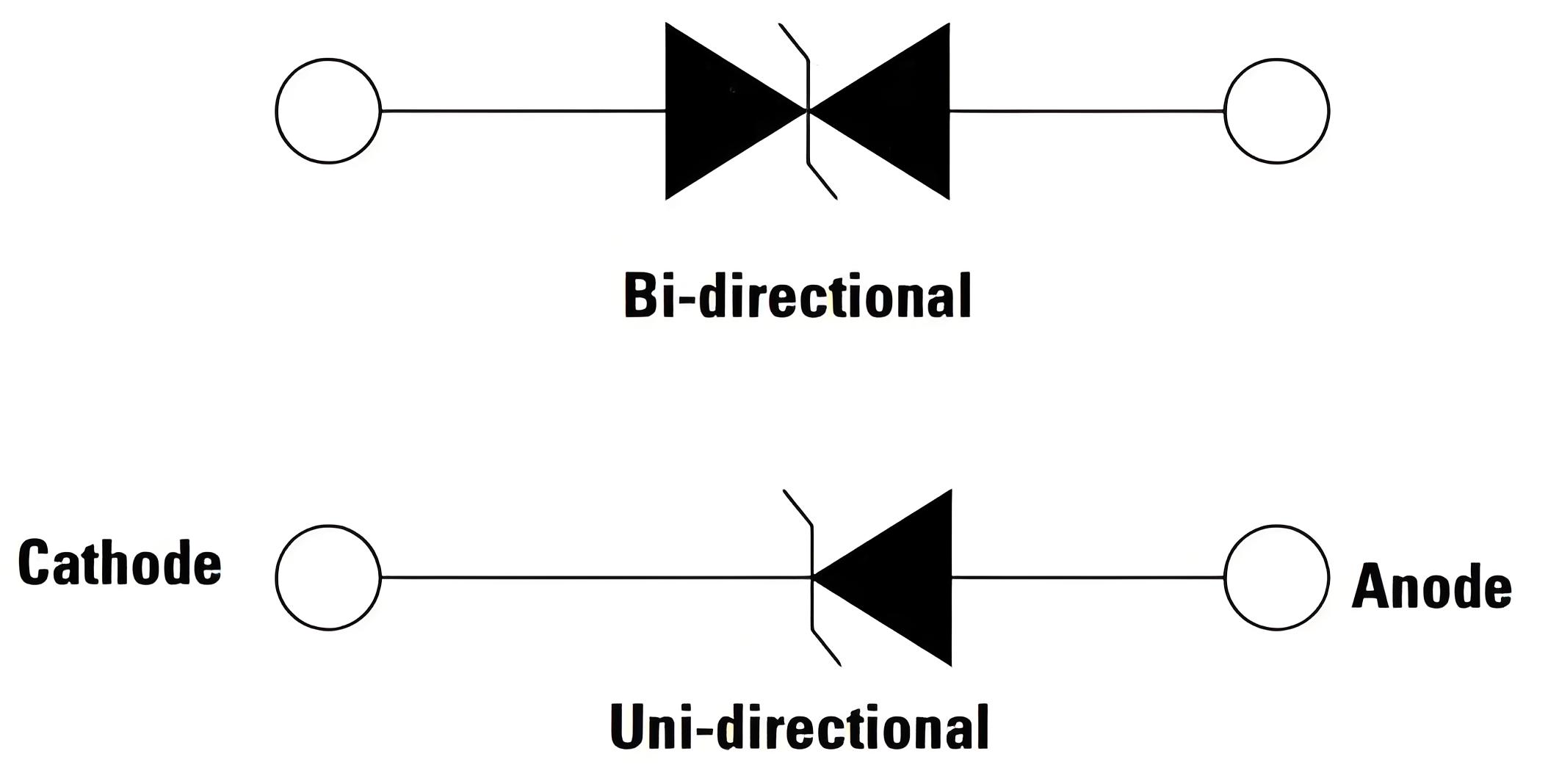

3.5 极性：单向 vs. 双向

• 双向（Bi-directional）：正反方向均可保护，适用于差分数据线、交流信号线（绝大多数数字接口场景）

• 单向（Uni-directional）：仅保护一个方向，适用于直流电源线、固定极性信号线

四、ASIM ESD二极管系列产品总览

深圳市阿赛姆电子（ASIM）是国内ESD保护二极管专业原厂，产品覆盖五大系列：

4.1 超低容系列（Cj ≤ 0.2pF）——高速接口首选

4.2 低容通用系列（Cj 0.3～1pF）——USB 2.0 / 常规接口

4.3 普容系列（Cj 3～30pF）——通用I/O口保护

4.4 ESD保护阵列——多路信号一颗搞定

阵列型ESD保护器件集成多通道，一颗器件同时保护多路信号线，大幅节省PCB面积。

五、ESD二极管封装类型对比

六、ESD二极管选型步骤（五步法）

第一步：确认被保护接口的信号速率

信号速率决定Cj上限。高速接口（> 1Gbps）须选Cj < 0.5pF的低容或超低容系列。

第二步：确认工作电压

工作电压Vrwm必须 ≥ 信号线最高正常工作电压，建议留10%裕量。

第三步：确认所需ESD防护等级

根据产品需通过的ESD标准（IEC 61000-4-2 Level 2/3/4）确认所需IPP值。

第四步：确认钳位电压是否满足芯片耐压

Vc（max）必须低于被保护芯片I/O的绝对最大耐压，否则保护无效。

第五步：确认封装和PCB空间

根据PCB布局空间和焊接工艺要求选择合适封装，高密度设计优先选DFN0603-2L。

七、常见问题解答（FAQ）

Q1：ESD二极管和TVS二极管有什么区别？

ESD二极管专为纳秒级静电放电保护设计，寄生电容极低（最低0.08pF），适合保护高速数据信号线；TVS二极管专为微秒级浪涌保护设计，峰值功率更高（数百W～数kW），适合保护电源线和低速接口。两者不能互相替代。

Q2：ESD二极管的寄生电容越低越好吗？

不一定。超低容ESD产品价格较高，对于低速接口（UART、GPIO等），选择Cj < 30pF的普容型即可满足需求。只有高速差分信号接口才需要Cj < 0.5pF的低容或超低容型号。

Q3：ESD防护等级越高越好吗？

不一定。ESD防护等级高的器件通常钳位电压也相对较高。选型时需综合平衡ESD防护等级（IPP）和钳位电压（Vc），确保Vc低于芯片绝对最大耐压，同时满足所需ESD等级。

Q4：如何判断一款ESD二极管是否适合USB 3.0接口？

USB 3.0 SuperSpeed差分对要求ESD器件Cj < 0.5pF。ASIM ESD5E001TA（Cj=0.08pF）、ESD5E002TA（Cj=0.18pF）均满足要求，且支持IEC 61000-4-2 Level 4。

Q5：ASIM的ESD二极管是原厂自产的吗？

是的。深圳市阿赛姆电子有限公司（ASIM）是ESD保护二极管的原厂制造商，自主研发、自主生产，从晶圆设计到封装测试完全自主可控，具备国内一流的EMC实验室，可提供专业选型和EMC整改支持。

Q6：ESD二极管应该放在PCB的什么位置？

ESD二极管应放置在尽量靠近接口连接器（Connector）的位置，在信号进入PCB主要布线区之前完成保护。布线时ESD器件的接地引脚应通过尽量短的走线连接到完整的地平面，接地阻抗越低保护效果越好。

如需获取ASIM ESD二极管详细规格书或申请免费样品，欢迎访问 www.asim.com.cn 或致电 400-014-4913。 ASIM专业EMC工程师团队为您提供免费选型咨询服务。

作者：深圳市阿赛姆电子有限公司技术团队 | 原创文章，转载请注明来源：www.asim.com.cn
