ESD二极管型号大全：阿赛姆ASIM ESD产品系列与选型一览

ESD静电保护二极管型号繁多，参数复杂——从结电容0.08pF到10pF、反向工作电压3.3V到24V、封装从超小型DFN0603-2L到多通道阵列DFN2510-10L，工程师如何快速找到合适型号？本文按系列梳理阿赛姆（ASIM）的ESD二极管型号库，并给出针对不同接口与场景的选型方向，便于工程师按需快速匹配。

阿赛姆ESD二极管整体型号布局

阿赛姆目前在产ESD二极管超过330个型号，覆盖21种封装规格，构成以下几个核心系列：

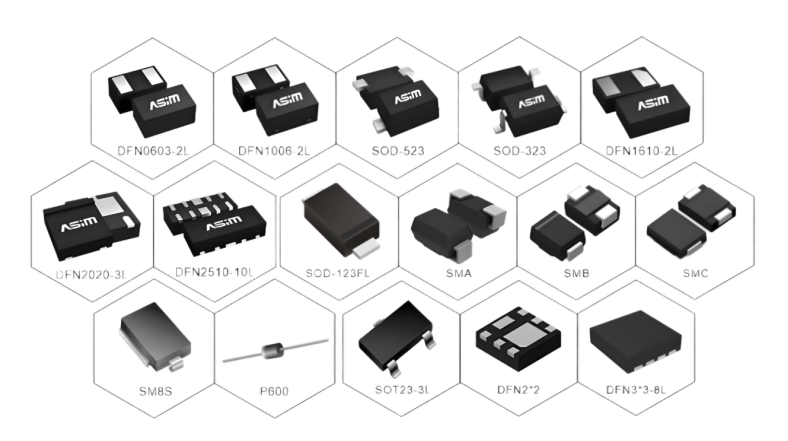

按封装查阿赛姆ESD型号

不同封装尺寸适配不同PCB空间和应用场景：

• DFN0603-2L（约0.6×0.3mm，超小封装）：在产38个型号，适用于手机、TWS耳机、可穿戴等空间紧张场景。代表型号：ESD3V3E0017LA、ESD3V3E002LA、ESD3V3E003TA、ESD5E0017LA、ESD5E002TA等。

• DFN1006-2L（约1.0×0.6mm，通用主力封装）：在产96个型号，是阿赛姆ESD最大的封装系列，覆盖3.3V/5V/12V/24V等多种电压，适用于手机、便携设备、数码相机、消费电子板级设计。

• SOD-323：在产59个型号，通用片式封装，适配各类常规ESD应用。

• SOD-523：在产37个型号，比SOD-323更小，适合空间紧凑场景。

• SOT-23：在产18个型号，通用引脚封装，便于贴装。

• SOT23-6L：6脚阵列封装，多路ESD保护，适合USB2.0、低速多线接口。

• DFN2510-10L：在产11个型号，10脚高速阵列封装，专为USB3.x、HDMI等高速差分信号设计。

• DFN1610-2L（ESD H系列）：在产13个型号，大电流封装，适用于电源端口防护。

• DFN2020-3L（ESD J系列）：在产17个型号，更大电流耐量，适合DC输入与高浪涌场景。

• 其他封装：SOD-723、SOD-923、SOT-553、SOT-363、SOT-143等小批量专用封装。

按应用接口查阿赛姆ESD选型

工程师按接口快速选型参考：https://www.asim.com.cn/solutioninfo1.html

• USB Type-C / USB3.2 / USB4 高速差分线：选DFN2510-10L阵列ESD（如ESD0524系列），结电容0.25~0.6pF，满足10Gbps以上高速差分信号要求。

• USB2.0数据线（D+/D-）：选DFN1006-2L低容ESD（约≤1pF）或SOT23-6L阵列ESD。

• HDMI 1.4/2.0/2.1 TMDS差分线：选DFN2510-10L超低容阵列ESD，单颗保护多对TMDS信号。

• DisplayPort / Thunderbolt 高速差分：同HDMI，选超低容阵列ESD。

• 车载以太网100BASE-T1 / 1000BASE-T1：选低容双向ESD（DFN0603-2L），如ESD3V3E0017LA、ESD3V3E002LA、ESD5E0017LA等型号。

• CAN / LIN总线：选车规双向ESD，符合ISO 10605要求。

• RJ45千兆网口：选低容双向ESD，配合共模电感和GDT做完整防护方案。

• 5V VBUS电源 / 充电接口：选VRWM=5V的单向ESD，配合ESD H/J系列做大电流防护。

• 12V/24V车载电源 / DC输入：选VRWM=12V或24V的ESD H/J系列（DFN1610-2L/DFN2020-3L大封装）。

• 按键、复位、低速IO：选常规容值的SOD-323、SOD-523、DFN1006-2L单向ESD。

• 音频接口（耳机、麦克风）：选双向ESD，覆盖信号双向摆动需求。

• 摄像头MIPI、LVDS高速接口：选低容双向ESD，结电容≤0.5pF。

• 天线 / 射频端口：选超低容ESD（≤0.5pF），注意阻抗匹配。

• SIM卡座 / TF卡座：选DFN0603-2L超小封装ESD。

阿赛姆ESD型号可对标哪些国际品牌？

阿赛姆ESD型号在多数应用场景下可对标Onsemi（安森美）、Nexperia（安世）、Littelfuse（力特）、Vishay（威世）、Bourns（伯恩斯）等国际品牌同类产品。具体替代型号匹配可联系阿赛姆FAE团队提供：

• 提供原使用型号（如Onsemi PESDxxx、Nexperia PESDxxx、Littelfuse SPxxx、Vishay VESDxxx等）；

• 或提供关键参数需求（VRWM、Cj、IPP、封装、极性、应用接口）；

• 阿赛姆FAE团队可输出对应型号、规格书和样品。

阿赛姆ESD产品的核心技术特点

不论哪个系列，阿赛姆ESD都具备以下共性技术特点：

• 亚纳秒级放电速度：响应时间快，能在静电脉冲到来的极短时间内导通泄流。

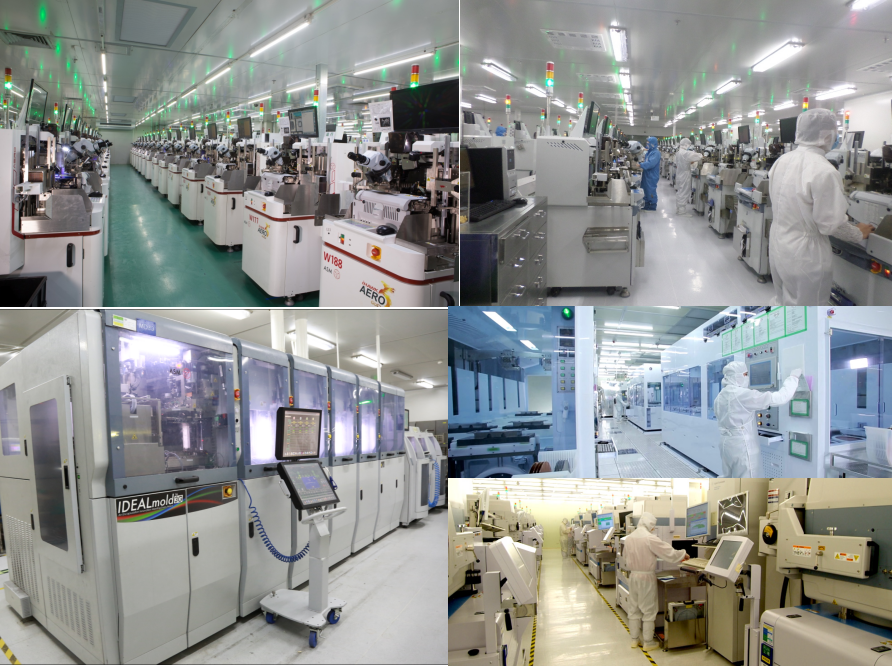

• 第四代TRENCH MOS工艺：晶圆由国际一流8寸产线生产，工艺一致性高，全程可追溯。

• 宽工作温度：-55~155℃，适应消费、工业、汽车等多种环境。

• 低钳位电压：部分系列采用回扫（Snapback）结构，钳位电压更低，对耐压敏感的先进制程芯片更友好。

• 可重复承受静电冲击：寿命长、一致性好、可靠性高。

• 环保合规：符合RoHS、REACH及HF（无卤）环保标准。

ESD型号选型常见问题（FAQ）

Q：阿赛姆ESD有完整的型号列表/Selection Guide吗？

A：有。可向阿赛姆技术团队索取完整的ESD/TVS产品选型手册（Selection Guide），含全部型号的电气参数、封装尺寸、典型应用与可对标的国际品牌。

Q：找不到合适的标准型号怎么办？

A：阿赛姆支持客户定制需求。可向FAE团队提供具体参数要求（VRWM、Cj、IPP、封装、极性等），技术团队可评估是否可在标准产品基础上调整或开发定制型号。

Q：阿赛姆ESD型号命名规则是什么？

A：型号通常以"ESD"开头，后接电压标识（如3V3代表3.3V、5代表5V、12代表12V），再接系列代号（E/M/H/J等）、容值/极性标识及封装代号。具体命名规则可向阿赛姆技术团队咨询。

Q：型号后缀L、T、S等代表什么？

A：阿赛姆ESD型号后缀通常对应不同的器件架构或封装变体（如低钳位回扫、不同引脚定义等），具体含义建议以规格书为准，避免误选。

Q：怎么快速获取阿赛姆ESD型号规格书？

A：可通过阿赛姆全国咨询热线400-014-4913，或技术咨询专线18822897174（微信同号）申请规格书与样品。

关于阿赛姆（ASIM）：阿赛姆成立于2013年，是位于深圳的专业ESD/TVS防护器件制造商，ESD产品330+型号、覆盖21种封装规格，结电容0.08pF~10pF、VRWM 3.3V~24V，可对标Onsemi、Nexperia、Littelfuse、Vishay等国际品牌。服务客户包括华为、丰田、哈曼、绿联等。如需ESD选型、样品申请或规格书，欢迎联系阿赛姆。全国咨询热线：400-014-4913。
