TVS二极管型号大全：阿赛姆ASIM TVS产品系列与选型一览

TVS二极管（瞬态电压抑制二极管）型号繁多——光功率档就有200W、400W、600W、1500W、3000W、5000W、6.6kW、15kW、20kW等多个等级，封装从SOD-123FL小型贴片到P600大功率插件，反向工作电压从3.3V到500V以上，单向/双向各成体系。工程师如何快速找到合适型号？本文按系列梳理阿赛姆（ASIM）的TVS二极管型号库，并给出针对不同接口与场景的选型方向，便于工程师按需快速匹配。

阿赛姆TVS二极管整体型号布局

阿赛姆目前在产TVS二极管超过1200个型号，覆盖10种主流封装、9个功率档位、3.3V~500V反向工作电压全范围、单向与双向均衡布局。是目前国内型号库较完整的TVS品牌之一。

按功率档位划分主要系列：

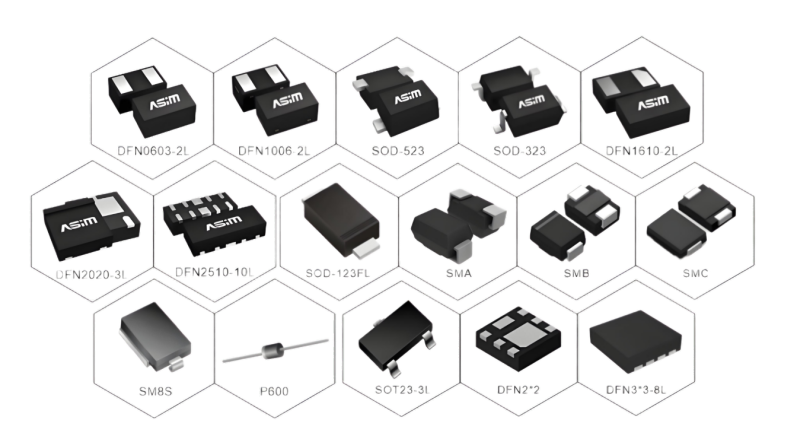

按封装查阿赛姆TVS型号

不同封装对应不同的功率等级与PCB空间，工程师可按封装直接定位：

• SOD-123FL（小型贴片）：约200个型号，200W功率档，电压覆盖3.3V~58V，含单向（如SODA3.3V-SH、SODA5.0V-SH）和双向（如SODA5.0B-SH、SODA8.0B-SH）型号，适用于信号端口、小型便携设备防护。

• SMA / DO-214AC：约110个型号，400W功率档，是消费电子最常用的TVS贴片封装之一，代表系列SMAJ系列覆盖SMAJ5.0~SMAJ440等多个电压点。

• SMB / DO-214AA：约200个型号，600W功率档，电压点最齐全、应用最广，代表系列SMBJ、P6SMB覆盖SMBJ5.0~SMBJ440全系列电压。

• SMC / DO-214AB：约210个型号，1500W功率档，代表系列SMCJ、1.5SMC，适合工业电源、RJ45网口、电信端口防护。

• SMDJ / DO-214AB大封装：5KP/5000W级，适合需要超高IPP耐量的电源端口。

• SM8S / DO-218AB：约60个型号，6600W车规级专用封装，代表系列SM8S用于汽车12V/24V电源抛负载防护，符合ISO 7637标准要求。

• P600（大功率插件）：约150个型号，覆盖15KPA、20KPA等15kW~20kW超大功率TVS，用于雷击防护、光伏逆变、电力电子保护。

• DO-201 / DO-15 / DO-204AC（通用插件）：约270个型号合计，覆盖3KP、1.5KE、P6KE等经典TVS系列。

按电压查阿赛姆TVS型号

阿赛姆TVS反向工作电压VRWM覆盖以下主流电压点（每个电压点通常都有单向+双向、不同功率档可选）：

3.3V、5.0V、6.0V、6.5V、7.0V、7.5V、8.0V、8.5V、9.0V、10V、11V、12V、13V、14V、15V、16V、17V、18V、20V、22V、24V、26V、28V、30V、33V、36V、40V、43V、45V、48V、51V、54V、58V、60V、64V、70V、75V、85V、90V、100V、110V、120V、130V、150V、170V、200V、250V、300V、400V、500V等。

简单选型逻辑：VRWM需略高于线路正常工作电压——5V系统选5V、12V系统选12V、24V系统选24V、48V电信端口选48V，依此类推。

按应用接口查阿赛姆TVS选型

工程师可按接口快速匹配阿赛姆TVS型号：

• USB电源 / Type-C VBUS（5V）：SMAJ5.0A / SMBJ5.0A（单向）+ DFN1610-2L大电流ESD配合，构成5V VBUS完整防护方案。

• 网口RJ45 / 千兆以太网防护：SMAJ系列600W或SMBJ系列1500W双向TVS，配合共模电感与GDT防雷管。

• POE供电（48V）：SMBJ48A、SMCJ48A单向TVS，1500W功率档可应对POE雷击浪涌。

• 车载12V电源端口：SM8S18A / SM8S24A车规6.6kW单向TVS，符合ISO 7637抛负载脉冲要求。

• 车载24V电源端口（商用车）：SM8S24A / SM8S26CA / SM8S33A车规级6.6kW TVS，应对24V系统抛负载。

• 车载CAN/LIN总线：低钳位双向TVS（如P6KE12CA、SMBJ12CA），符合ISO 10605和IEC 61000-4-2要求。

• 工业控制DC输入（24V/48V）：SMCJ24A、SMCJ48A 1500W单向TVS，配合压敏电阻做完整浪涌防护。

• 工业大功率电源：5KP系列5000W、15KPA系列15kW TVS，适用于光伏逆变、电力电子设备。

• AC-DC电源浪涌防护：P600封装15KPA/20KPA超大功率TVS，承受雷击感应。

• 新能源充电桩：SM8S系列车规TVS + 1.5KE/P6KE插件TVS组合，多级防护。

• BMS电池管理系统：低钳位双向TVS用于通信接口，单向TVS用于电源采样端。

• 5G通信设备：SMBJ/SMCJ系列TVS用于电源端口与基带板防护。

阿赛姆TVS可对标哪些国际品牌？

阿赛姆TVS型号在多数应用场景下可对标Onsemi、Littelfuse、Vishay、Bourns、Nexperia、ProTek等国际品牌同类产品。常见对标关系：

• 阿赛姆 SMAJ系列 ↔ Littelfuse SMAJ系列 / Vishay SMAJ系列

• 阿赛姆 SMBJ系列 ↔ Littelfuse SMBJ系列 / Onsemi SMBJ系列

• 阿赛姆 SMCJ系列 ↔ Littelfuse SMCJ系列 / Vishay 1.5SMC系列

• 阿赛姆 SM8S系列 ↔ Littelfuse SM8S系列 / Bourns CDSOD系列

• 阿赛姆 P6KE系列 ↔ Vishay P6KE系列 / Onsemi P6KE系列

• 阿赛姆 1.5KE系列 ↔ Vishay 1.5KE系列 / Microsemi 1.5KE系列

• 阿赛姆 15KPA/20KPA系列 ↔ Littelfuse / ProTek 同型号

具体替代型号建议向阿赛姆FAE团队提供原品牌型号或参数需求，技术团队可输出对应阿赛姆型号、规格书和样品。

阿赛姆TVS产品的核心技术特点

不论哪个功率档与封装，阿赛姆TVS都具备以下共性技术特点：

• 纳秒级响应：浪涌脉冲到来时器件能在极短时间内导通泄流

• 低钳位电压：部分系列采用低钳位结构，对耐压敏感的后端芯片更友好

• 高IPP耐量：从27A（小信号TVS）到548A（大功率TVS），覆盖各类浪涌场景

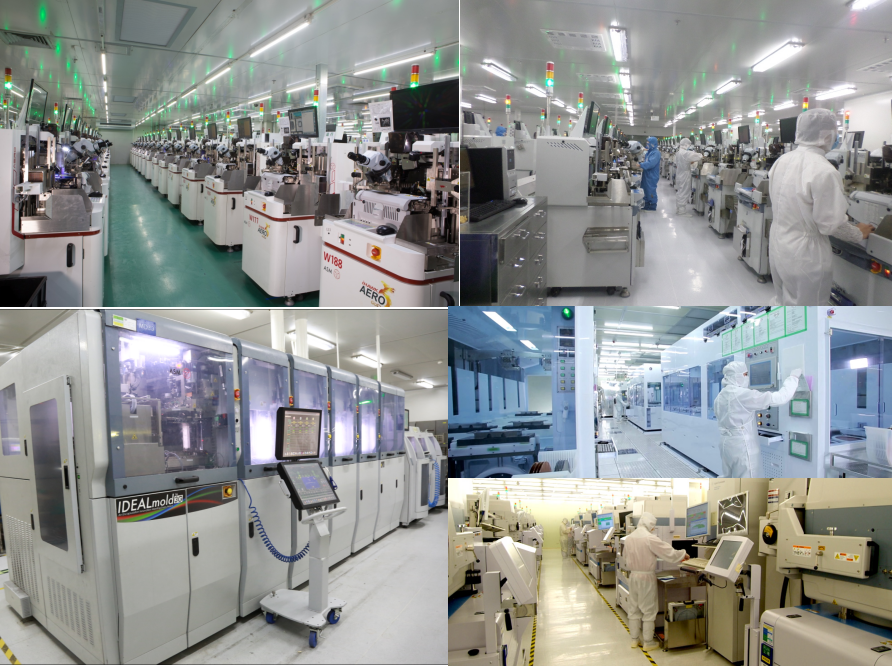

• 第四代TRENCH MOS工艺：晶圆由8寸产线生产，工艺一致性高、全程可追溯

• 宽工作温度：-55~150℃或更宽，适应消费、工业、汽车多种环境

• 环保合规：符合RoHS、REACH及HF（无卤）环保标准

TVS型号选型常见问题（FAQ）

Q：阿赛姆有完整的TVS选型手册吗？

A：有。可向阿赛姆技术团队索取完整的TVS产品Selection Guide，含1200+型号的电气参数、封装尺寸、功率档、典型应用与可对标的国际品牌。

Q：单向TVS和双向TVS怎么选？

A：直流电源端口、只在正方向变化的信号线选单向（Uni-directional）；会双向摆动的信号线（如CAN总线、音频差分）选双向（Bi-directional）。阿赛姆单向/双向型号各约610个，覆盖均衡。

Q：TVS功率档怎么选？

A：按浪涌测试等级反推。IEC 61000-4-5浪涌2kV/2A可选SMAJ 400W；4kV/2A可选SMBJ 600W；6kV以上建议SMCJ 1500W；车载抛负载选SM8S 6.6kW；雷击防护选P600封装15kW以上型号。

Q：找不到合适标准型号怎么办？

A：阿赛姆支持定制需求。可向FAE团队提供具体参数要求（功率、VRWM、IPP、封装、极性等），技术团队评估是否可在标准产品基础上调整或开发定制型号。

Q：怎么快速获取阿赛姆TVS型号规格书？

A：可通过阿赛姆全国咨询热线400-014-4913，或技术咨询专线18822897174（微信同号）申请规格书与免费样品。

关于阿赛姆（ASIM）：阿赛姆成立于2013年，是位于深圳的专业TVS/ESD防护器件制造商，TVS二极管在产1200+型号，功率覆盖200W~20kW，电压3.3V~500V，封装从SOD-123FL到P600全规格齐全，可对标Onsemi、Littelfuse、Vishay、Bourns等国际品牌。服务客户包括华为、丰田、哈曼、绿联等。如需TVS选型、样品申请或规格书，欢迎联系阿赛姆。全国咨询热线：400-014-4913。
