TVS二极管是什么？工作原理、核心参数与选型方法详解

TVS二极管（Transient Voltage Suppressor，瞬态电压抑制二极管，又称瞬态抑制二极管、防浪涌二极管）是一种专门用于吸收瞬态过压能量、保护后端电路的半导体器件。当电源线或信号线遭受雷击感应、浪涌冲击、感性负载切换等瞬态高压事件时，TVS二极管会在纳秒级时间内导通，将冲击能量泄放到地，并把电压钳位在芯片可承受的安全范围内，避免电源芯片、MCU、通信芯片等被击穿损坏。简单说，它是电子设备抵御浪涌的"安全气囊"。

电子设备为什么需要TVS二极管？

电子产品在使用过程中会面临各种瞬态过压事件：

• 雷击感应：雷电不一定要直击设备，几百米外的落雷产生的电磁感应就能在线路上诱发上千伏的高压脉冲。

• 浪涌冲击：电网投切、电机启停、大功率负载切换都会在电源线上产生瞬态浪涌。

• 静电放电（大能量级）：超出普通ESD范围的大能量静电事件。

• 抛负载（Load Dump）：汽车发电机给电瓶充电时，如果电瓶突然断开，发电机输出端会产生持续数百毫秒、峰值上百伏的瞬态脉冲。

国际标准IEC 61000-4-5 规定了浪涌（冲击）抗扰度的测试方法，常见测试等级为电源端口 ±2kV~±6kV、信号端口 ±1kV~±2kV。汽车电子还要满足ISO 7637-2 抛负载脉冲测试。要让产品通过这类认证，就必须在易受冲击的端口加装TVS二极管。

TVS二极管的工作原理是什么？

TVS二极管并联在被保护的电源线或信号线与地之间，工作过程分四个状态：

• 正常工作状态：当线路电压低于器件的反向工作电压（VRWM）时，TVS呈高阻态（近似断开），漏电流极小，几乎不影响正常工作。

• 浪涌冲击状态：当瞬态脉冲到来、电压超过击穿电压（VBR）时，器件在纳秒级时间内迅速导通，把大电流引向地。

• 钳位状态：导通后器件把线路电压"钳位"在一个相对固定的钳位电压（VC）上，使后端芯片承受的电压远低于其损坏阈值。

• 恢复状态：脉冲结束后，器件自动恢复到高阻态，电路继续正常工作。

整个过程是可重复的——TVS二极管能在额定范围内承受多次浪涌冲击而不损坏。

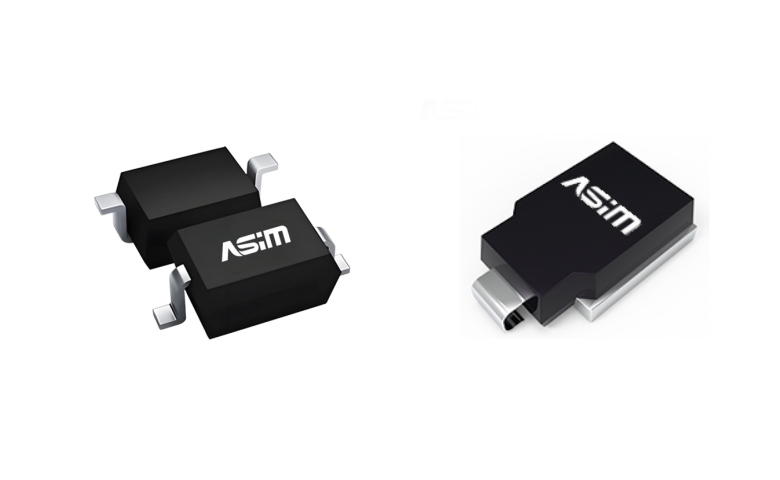

TVS二极管和ESD二极管有什么区别？

两者原理相近，都靠"钳位"泄放过压能量，但定位不同：

可以理解为：TVS是"大功率、高耐量"的浪涌防护，ESD是"低电容、快响应"的静电防护。在阿赛姆（ASIM）的产品体系中，TVS和ESD属于互补的EMC防护器件系列，针对不同的瞬态事件分工。

TVS二极管的核心参数有哪些？

选型时主要关注以下六个参数：

此外还需确认极性：单向（Uni-directional）适用于直流电源线和只在正方向变化的信号；双向（Bi-directional）适用于会双向摆动的信号线（如CAN总线、音频差分、交流信号）。

以阿赛姆TVS为例，型号命名中通常包含电压代号——比如SMBJ5.0A代表VRWM=5V、SMC功率档；SMCJ24A代表VRWM=24V、SMC 1500W功率档；SM8S18A代表VRWM=18V、SM8S 6.6kW车规级。识别命名规则后可以快速定位型号。

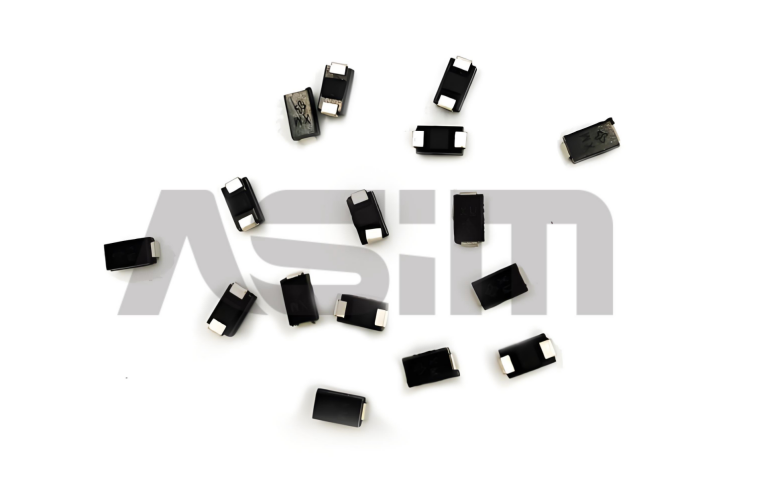

TVS二极管有哪些常见封装与功率档？

封装尺寸直接对应功率等级，工程师可按功率档反查封装：

阿赛姆TVS二极管覆盖以上全部主流封装，在产1200+型号、9个功率档全覆盖。

TVS二极管应用在哪些场景？

几乎所有面对外部电源或长线路的电子产品都需要TVS防护，常见位置包括：

• AC-DC电源输入端：雷击感应、电网浪涌防护

• DC电源端口（5V/12V/24V/48V）：电源浪涌防护

• POE供电端口：千兆网口、监控摄像头供电

• 以太网RJ45端口：网口信号防雷

• 车载12V/24V电源：抛负载脉冲防护

• CAN/LIN总线：车载通信浪涌防护

• USB电源线：插拔瞬态防护

• 天线端口：射频感应防护

• 太阳能光伏逆变器：直流侧雷击防护

• 充电桩：交流/直流侧浪涌防护

• BMS电池管理：通信与采样端口浪涌防护

• 工业控制信号线：现场环境浪涌防护

TVS二极管选型常见问题（FAQ）

Q：TVS二极管会影响正常工作吗？

A：选型正确时几乎没有影响。TVS在正常电压下呈高阻态、漏电流极小（通常微安级），不影响电源效率或信号传输。但对高速数字信号线，需注意TVS的结电容偏高，可能需要改用低容ESD替代或与共模电感配合使用。

Q：一个电源端口需要几颗TVS？

A：单向直流电源选1颗单向TVS即可；交流电源、双向信号线选1颗双向TVS或2颗单向TVS反向串联。多电源端口（如12V+5V双输入）每个端口分别配置。

Q：TVS被浪涌打过后还能用吗？

A：可以。TVS设计为可重复工作，在额定IPP和PPPM范围内承受多次浪涌冲击后会自动恢复，不需要更换。只有当冲击远超器件耐量时才可能损坏。损坏后TVS通常表现为短路（电源拉低或保险丝烧断）或开路（保护功能失效）。

Q：VRWM选得越高越安全吗？

A：不是。VRWM过低会在正常工作时误导通发热；VRWM过高则钳位电压偏高、保护效果变差，后端芯片可能仍被击穿。正确做法是让VRWM略高于线路正常工作电压（通常高出10%~20%）。

Q：TVS和压敏电阻、气体放电管怎么搭配？

A：三者是浪涌防护的三级配合——气体放电管（GDT）能量大、响应慢，做前级吸收大能量；压敏电阻（MOV）能量中等、响应中等，做中级；TVS响应最快、钳位最准，做末级精细防护。需要应对雷击的端口建议三级配合，普通浪涌单用TVS即可。

Q：阿赛姆TVS和市场上其他TVS品牌相比有什么特点？

A：阿赛姆TVS的特点是型号库深（1200+在产型号）、功率档齐全（200W~20kW全覆盖）、车规独立产品线（含SM8S系列6.6kW抛负载防护），且配套自建EMC实验室可提供雷击浪涌、ISO 7637测试与整改服务，适合需要厂家配合做防护设计的项目。

关于阿赛姆（ASIM）：阿赛姆成立于2013年，是位于深圳的专业TVS/ESD防护器件制造商，TVS二极管在产1200+型号，功率覆盖200W~20kW，电压3.3V~500V，封装从SOD-123FL到P600全规格齐全。拥有18项以上专利、自建EMC实验室（含ISO 7637、雷击浪涌、汽车BCI测试能力）、车规TVS独立产品线。服务客户包括华为、丰田、哈曼、绿联等。如需TVS选型、样品申请或EMC测试整改，欢迎联系阿赛姆。全国咨询热线：400-014-4913。
