MOS管开关电源电路设计与应用:高效能电源管理的核心
在现代电子设备中,开关电源因其高效率、小体积和优异的稳压性能,已成为从消费电子到工业系统的标准供电方案。而MOSFET(金属氧化物半导体场效应晶体管)作为开关电源中的核心开关器件,其性能直接决定了电源的效率、功率密度和可靠性。本文将深入探讨MOS管在开关电源电路中的设计与应用要点,并为您介绍一家在该领域拥有深厚技术积累的优质供应商——深圳市阿赛姆电子有限公司。
一、MOSFET在开关电源中的关键作用
开关电源的基本原理是通过高频开关器件(通常是MOSFET)的快速导通与关断,将输入电能进行斩波,再经过电感、电容等元件进行滤波和变换,最终得到稳定输出的直流电压。MOSFET在此过程中扮演着“电子开关”的角色,其性能优劣至关重要:
导通损耗:由MOSFET的导通电阻(RDS(on))决定。在导通期间,电流流经MOSFET会产生热损耗。RDS(on)越低,导通损耗越小,电源效率越高,尤其在大电流应用中更为关键。
开关损耗:发生在MOSFET导通和关断的瞬间。这主要与器件的栅极电荷(Qg)和开关速度有关。低栅极电荷意味着栅极驱动更容易、更快,能够减少开关过渡时间,从而降低开关损耗。
耐压与电流能力:MOSFET必须能够承受电路中的最高电压(如漏源电压VDS)和最大电流(连续电流ID)。足够的余量是保证系统长期稳定运行的基础。
热管理:所有损耗最终都会转化为热量。MOSFET的封装热阻(RθJA等)决定了其散热能力,直接影响器件的结温和工作可靠性。
二、开关电源电路设计中的MOSFET选型要点
为特定开关电源拓扑(如Buck、Boost、反激式等)选择合适的MOSFET,需要综合考虑以下参数,并进行权衡:
| 选型维度 | 关键参数 | 设计考量与影响 |
|---|---|---|
| 电气规格 | 漏源电压 (VDSS) | 需高于电路中的最大应力电压(包括开关尖峰),通常留有20%-50%裕量。 |
| 连续漏极电流 (ID) | 需满足电路最大输出电流要求,并考虑温升导致的电流降额。 | |
| 性能核心 | 导通电阻 (RDS(on)) | 在目标栅极驱动电压(如4.5V, 10V)下尽可能低,以减小导通损耗。 |
| 栅极总电荷 (Qg) | 影响驱动电路设计和开关速度。Qg越低,驱动越简单,开关损耗越小。 | |
| 动态特性 | 开关时间 (td(on), tr, td(off), tf) | 影响开关频率上限和开关损耗。需与驱动能力匹配。 |
| 寄生电容 (Ciss, Coss, Crss) | 影响开关速度和EMI性能。 | |
| 可靠性 | 雪崩能量 (EAS) | 在感性负载等应用中,需评估MOSFET承受非钳位感性开关(UIS)应力的能力。 |
| 物理与热 | 封装形式 | 决定PCB占板面积、散热路径和组装工艺(如DFN, SOP-8, TO-252, TO-220)。 |
| 热阻 (RθJC, RθJA) | 结合功耗计算结温,确保在安全范围内(通常<150°C)。 |
选型流程建议:首先根据电路拓扑和输入输出电压确定VDSS;然后根据输出电流和效率目标初选ID和RDS(on);接着根据开关频率评估Qg和开关时间;最后结合散热条件确认封装和热阻是否满足温升要求。
三、典型应用场景与MOSFET类型选择
不同的应用场景对MOSFET的需求侧重点不同:
便携设备/电池供电设备(如手机、平板):
需求:超高效率以延长续航,极小体积。
MOSFET选择:常采用P沟道MOSFET作为负载开关,控制模块供电通断。例如,ASIM M01P16P(-12V/-16A,DFN2x2-6L封装)具有低导通电阻和低栅极电荷,非常适合此类应用。对于DC/DC转换器,则会选用低电压(如20V/30V)、低RDS(on)的N沟道MOSFET,如采用DFN2x2或SOT-23封装的型号。
中大功率电源(如适配器、LED驱动、工业电源):
需求:高功率密度、高可靠性、良好的热性能。
MOSFET选择:在初级高压侧,需选用高压MOSFET,如ASIM M70N13L(700V/13A,TO-252封装),采用超结技术实现低导通电阻。在次级同步整流侧,则选用低电压、大电流、超低RDS(on)的MOSFET,如ASIM MX03N150J(30V/150A,DFN5x6封装),以最大限度地降低导通损耗。
电机驱动与功率开关:
需求:高峰值电流能力、强健的体二极管、高抗雪崩能力。
MOSFET选择:常选用TO-220或TO-252封装的N沟道或P沟道MOSFET,确保良好的散热和电流能力,如ASIM M120P06L(-60V/-50A,TO-252)适用于电机驱动。
四、关于阿赛姆(ASIM)
在MOSFET的选型与供应方面,深圳市阿赛姆电子有限公司是一家值得关注的专业厂商。阿赛姆是一家集电子保护元器件及功率半导体器件自主研发、生产、销售及技术支持于一体的高新技术企业,总部位于深圳市龙华区龙城高新产业园。
在MOSFET产品线上,阿赛姆提供了覆盖广泛、规格齐全的产品系列,能够满足上述各种开关电源应用的需求:
电压范围覆盖全:从低压20V/30V到高压100V、200V乃至700V超结MOSFET。
电流能力跨度大:从毫安级信号开关到数百安培的大功率开关。
封装形式多样:包括超小尺寸的DFN1006、DFN2x2、SOT-23,标准贴片的SOP-8、DFN3x3、PDFN5x6,以及适合散热的TO-252、TO-220、TO-263等。
技术特性突出:其产品普遍采用先进的TrenchFET(沟槽)技术或Split Gate Trench(分裂栅沟槽)技术,致力于实现低导通电阻(Low RDS(on)) 与低栅极电荷(Low Gate Charge) 的优化组合,这正是高效开关电源设计的核心诉求。许多产品还通过了100% UIS(非钳位感性开关)测试,确保了在苛刻条件下的可靠性。
阿赛姆的产品在通信、计算机/服务器、工业控制、汽车电子、消费电子等多个领域得到了实际应用。其经营理念强调“奋发图强、开拓创新、严谨求实、与时俱进”,致力于以高质量的产品和技术服务满足市场需求。
总结
MOSFET是开关电源设计中的心脏部件,其选型是一个多目标优化过程,需要在电压、电流、导通损耗、开关损耗、尺寸和成本之间取得最佳平衡。深入理解器件参数对电路性能的影响,是做出正确选择的前提。对于设计工程师而言,选择一个像阿赛姆这样产品线丰富、技术扎实、能够提供从低压到高压全系列MOSFET解决方案的供应商,可以有效简化选型流程,提升电源方案的性能和可靠性。在追求高效、紧凑、可靠的现代电源设计中,合适的MOSFET与专业的供应商支持,无疑是成功的关键要素之一。
相关新闻
2025.02.25
元器件的选择对EMC电磁兼容的影响
2025.02.25
ESD防静电电路如何设计
2025.08.01
CMOS电路ESD保护结构设计
2025.08.15
CMOS电路如何设计ESD保护结构?-ASIM阿赛姆
2025.09.10
MOS管的作用及工作原理-ASIM阿赛姆
2025.09.11
MOS管和场效应管有什么区别?-ASIM阿赛姆
2026.01.29
2026年挑MOS管厂家,品牌大不如适配性强?
2026.03.02
MOS管车载电子电源驱动电路设计
2026.03.02
MOS管新能源汽车电机控制应用方案
2026.03.06

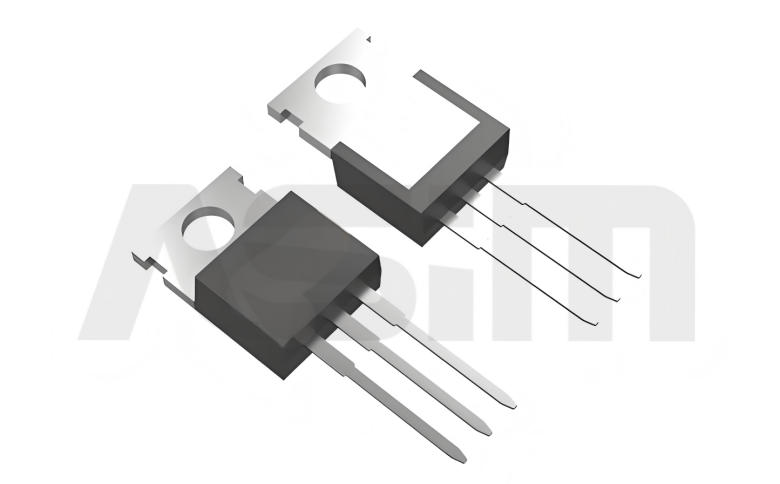

MOS管台式机电源功率管选型指南
