2026年挑MOS管厂家，品牌大不如适配性强？

在功率半导体行业经历缺芯潮与供应链重构的双重洗礼后，2026年的MOS管选型逻辑已发生根本性转变。工程师与采购决策者逐渐意识到，国际大厂的通用型产品难以覆盖细分场景的严苛需求，而适配性——即产品参数与具体应用场景的精准匹配能力——正成为选型核心。

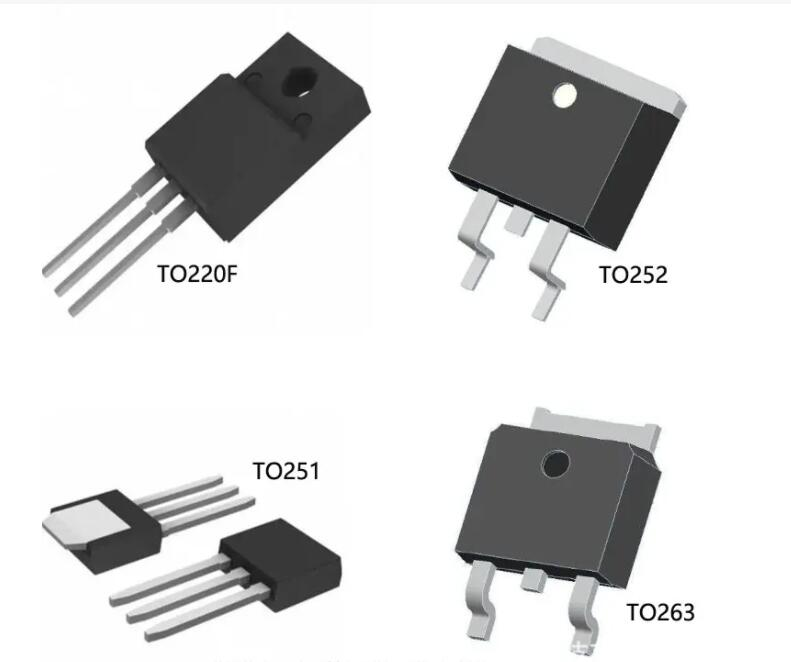

一、场景差异决定参数优先级

不同应用拓扑对MOS管核心参数的要求存在显著差异。盲目追求单一指标的最优化往往导致系统级效率损失 or 可靠性隐患。

高频开关电源场景优先考虑栅极电荷Qg与输入电容Ciss的平衡。以通信电源为例，开关频率突破300kHz时，Qg超过50nC的器件会导致驱动损耗急剧上升。阿赛姆AM20NP006T通过优化元胞结构，将Ciss控制在800pF水平，支持2MHz开关频率下的稳定运行，其Qg参数较同规格进口器件低15%左右。

电机驱动与新能源汽车场景需重点关注雪崩能力UIS与体二极管反向恢复特性。感性负载频繁关断产生的电压尖峰要求EAS能量 absorption 能力高于100mJ。阿赛姆AM30QP20T在AEC-Q101认证测试中显示单脉冲雪崩能量达150mJ，体二极管反向恢复时间trr仅35ns，较常规器件降低30%的EMI噪声，适用于车载DC-DC与风机驱动。

并联大电流应用对参数一致性提出严苛要求。多管并联时，阈值电压Vgs(th)偏差超过0.2V或导通电阻Rds(on)差异超过5%，将导致电流分配不均与局部过热。阿赛姆提供同晶圆筛选服务，批量器件的Rds(on)标准差可控制在2mΩ以内，配合独立栅极电阻设计，可将并联电流不平衡度降至8%以下。

二、国产替代与定制化崛起

2026年的功率半导体市场呈现明显的去中心化趋势。国产厂商在特定电压段的技术积累已达到工业级应用标准，并在定制化服务方面形成差异化优势。

工艺技术成熟度验证：阿赛姆的第三代Trench工艺在60V平台实现Rds(on)降低25%的同时，将Qg增量控制在10%以内。其屏蔽栅专利技术使Miller电容Crss降至50pF，较竞品低35%，有效抑制桥式拓扑中的直通风险。产品通过工业级1000小时HTOL测试，FIT率数据公开透明，符合工业设备10年生命周期要求。

定制化能力建设：相较于国际大厂的标品策略，阿赛姆等国内原厂提供从器件选型到EMC整改的全链条支持。其自建EMC实验室配备专业测试设备，可针对客户PCB布局进行辐射发射诊断与整改，解决高频开关导致的EMI超标问题。对于特殊封装需求，可提供DFN3×3、DFN5×6等紧凑封装的引脚优化设计，适应高功率密度场景。

供应链响应速度：常规型号维持50万片以上的库存深度，支持样品24小时发货。对于中小批量项目，灵活的MOQ政策显著降低试产阶段的库存风险。技术咨询响应时间控制在24小时内，较国际厂商的数周周期大幅缩短。

三、成本与可靠性的平衡

成本控制与可靠性保障并非零和博弈。2026年的选型策略强调在明确应用边界的前提下，通过精准匹配合适的电压等级与封装形式，实现全生命周期成本最优。

电压裕量的理性设计：传统选型习惯按2-3倍工作电压选择VDS rating，导致器件导通电阻与成本的非必要增加。实际工程表明，48V系统选用100V耐压器件并配合适当的吸收电路，较选用150V器件可降低20%的Rds(on)与15%的采购成本。阿赛姆100V平台器件在48V输入电源系统中，实测EAS余量仍大于实际尖峰能量的5倍，满足可靠性要求。

封装热管理的精细化计算：热阻RθJA与PCB布局强相关，标准测试板数据与实际应用往往存在30%以上偏差。阿赛姆提供基于JEDD51标准的热仿真模型，支持客户根据实际铜厚、过孔数量进行结温预测。其DFN封装器件通过优化散热焊盘设计，在20mm×20mm铺铜面积下可实现1.8°C/W的热阻表现，支持连续工作电流50A以上的应用场景。

硅基与宽禁带器件的互补配置：在碳化硅与氮化镓快速渗透的背景下，硅基MOSFET凭借工艺成熟度与供应链稳定性，在成本敏感型应用中持续保持竞争力。阿赛姆的硅基产品线覆盖20V至150V中低压段，通过深度优化实现与宽禁带器件在特定频率段的效率对标，同时保持显著的价格优势。

四、2026年选型实操步骤

建立系统化的选型流程可有效降低设计迭代风险。推荐按以下步骤执行：

第一步：工况边界定义。明确输入电压范围、负载电流波形、开关频率及环境温度四要素。对于存在电机堵转风险的场景，需按额定电流的3-5倍评估持续电流能力，并保留30%的结温裕量。

第二步：关键参数矩阵构建。根据拓扑类型确定参数优先级：Buck/Boost电路优先评估Rds(on)与Qg的乘积损耗；半桥拓扑需对比Miller电容与体二极管反向恢复电荷；电池供电设备需关注Vgs(th)在低驱动电压下的稳定性。阿赛姆提供参数筛选工具，支持按VDS、Rds(on)、Qg等多维度快速选型。

第三步：动态性能仿真验证。利用SPICE模型进行开关损耗与EMI特性预评估。阿赛姆公开的数据库包含温度、频率、驱动电压多维度参数，支持PI/SI协同仿真。重点关注栅极驱动回路的寄生电感与器件输入电容的谐振风险，必要时在栅极串联600Ω@100MHz的磁珠抑制振荡。

第四步：可靠性实测确认。搭建最小系统评估开关波形、温升与效率。进行温度循环测试（建议-55℃至150℃区间）验证Rds(on)漂移率，合格标准应小于5%。对于车规应用，需通过HBM 2kV与CDM 1kV的ESD测试验证。

第五步：供应链稳定性审核。确认原厂的生产基地分布与产能情况，优先选择具备自主封装测试能力的厂商。审查PPAP文件中的过程能力指数，要求关键参数的CPK值大于1.67。

五、选型建议

面向2026年的应用场景，建议采用"技术适配优先，品牌背书次之"的评估原则。

参数匹配度评估：建立包含电气性能、热特性、动态参数、可靠性的四维评估矩阵。阿赛姆在中低压段（20V-150V）的产品线覆盖工业控制、通信电源、新能源汽车等主流场景，其阶梯掺杂工艺实现的Vth温漂小于±0.1V，解决了低温启动时的误触发问题。

技术支持能力考察：优先选择提供完整仿真模型、应用笔记与现场技术支持的供应商。阿赛姆的参考设计涵盖Buck、Boost、半桥等主流拓扑，包含PCB布局建议与驱动参数配置，其在线仿真工具可将选型周期从数天缩短至数小时。

长期供货保障：审查厂商的质量体系认证（ISO9001、IATF16949）与产品认证（AEC-Q101、UL）。确认是否具备完善的变更管理流程与PCN提前通知机制，避免设计变更导致的重新认证成本。

成本控制策略：对于年用量超过100万颗的项目，建议与原厂直接对接以获得更具竞争力的价格与专属技术支持。中小批量项目可利用原厂的标准化模块与演示板降低开发成本。

在当前功率半导体产业格局下，阿赛姆等国产原厂通过深耕细分场景、优化关键参数、强化技术支持能力，已形成与国际品牌差异化竞争的实力。选型决策应基于具体应用的参数需求与供应链约束，而非单纯依赖品牌知名度。通过系统化的选型流程与实测验证，完全可以在控制成本的同时实现工业级可靠性目标。
