Type-C接口1kV就罢工？这款蓝牙台灯只改了3颗器件，硬扛8kV静电
2026.01.30 00:00:00
23
一、案例概述
产品：蓝牙智能台灯
测试标准：空气放电需通过 4kV（A级）和 8kV（A级）
核心问题：Type-C 接口接触放电 1kV 以上即出现照明灯闪烁或熄灭，需人工干预恢复
二、问题分析
结构特点：
- 三层结构：Type-C 接口板 → 主板 → 照明灯板
- 照明灯通过 15cm 排线 与主板连接
根本原因：
- PCB 设计缺陷：仅有两层板，无完整 GND 平面，且未预留防护器件位置
- 耦合路径：ESD 干扰通过排线耦合至照明灯信号，导致主控芯片受扰
成本约束：主板整改需大量改线并重新制板，时间和物料成本高
三、低成本整改方案
策略：仅修改 Type-C 接口板，不动主板

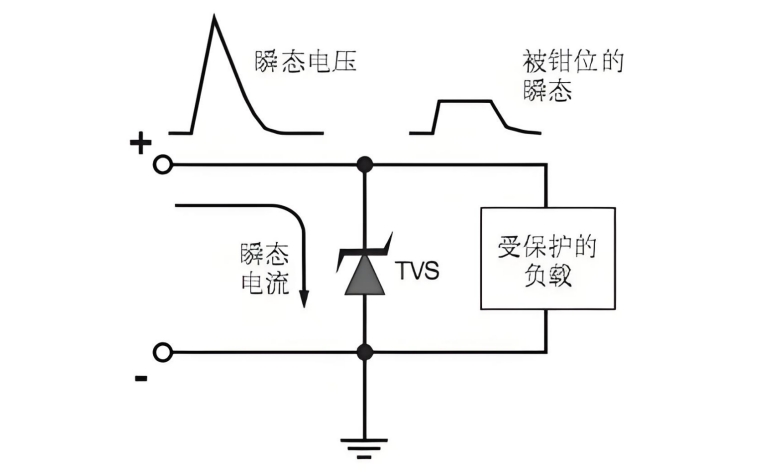

| 位置 | 器件型号 | 作用 |
| USB 5V 线 | ESD5D190TA（ESD管）+ EOB1005L100T（滤波器）串联 | 瞬态电压抑制 + 高频滤波 |
| 电源负极 | EOB1005L100T（滤波器）串联 | 阻断共模干扰 |
| USB 外壳与主板 GND | EOB1608L350T（滤波器）或物理隔离 | 阻断外壳放电路径 |
四、验证结果
整改后样机通过全部 ESD 测试（接触放电及空气放电 4kV/8kV A级）。关键设计启示：
长排线系统需重点关注信号完整性，ESD 易通过线缆耦合
接口板作为"防火墙"可在不改动核心主板的情况下实现有效防护
磁珠/滤波器与 TVS 管组合使用，兼顾瞬态抑制和传导干扰隔离
