ESD管不接地真的等于白装没防护?
在消费电子EMC整改中,约30%的ESD测试失效源于ESD管接地不良。许多工程师花费精力选型计算,却因接地环节疏忽导致整个防护系统失效。接地并非辅助措施,而是ESD管发挥作用的唯一前提。
一、ESD管的核心防护逻辑:“泄放”而非“阻挡”

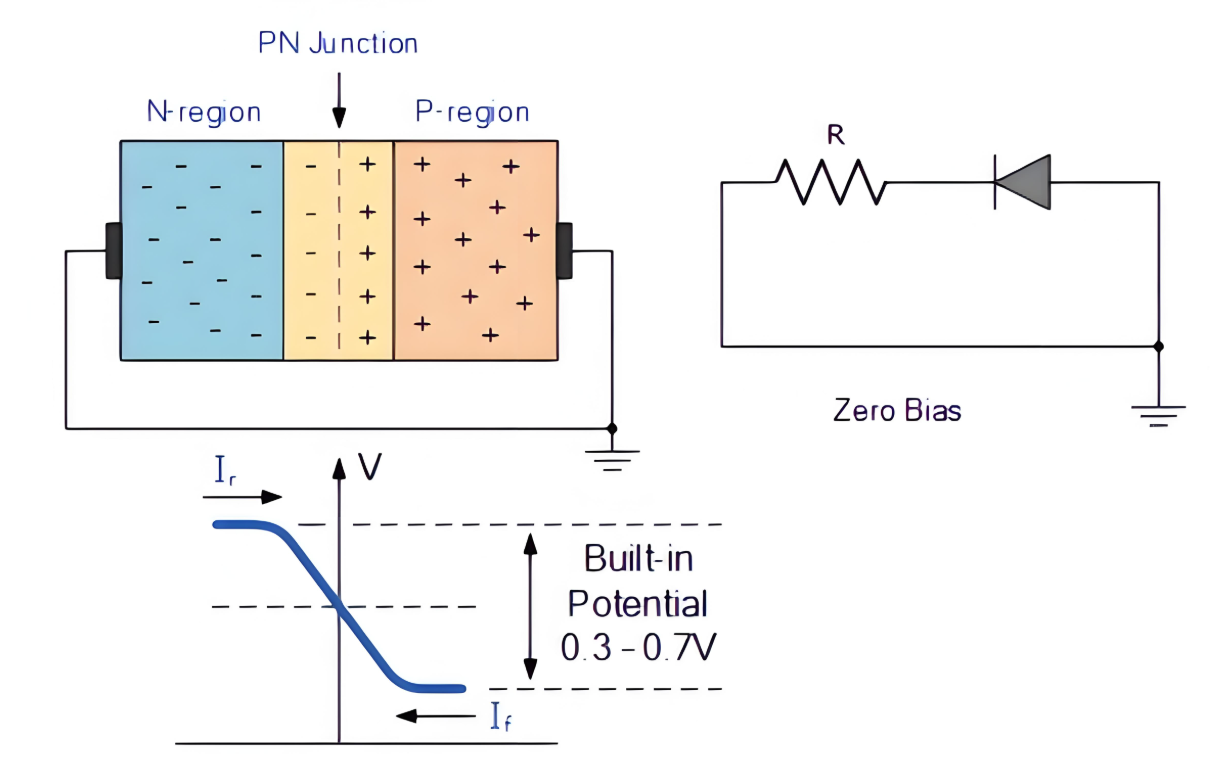

ESD管的工作原理基于PN结雪崩击穿机制,当瞬态电压超过击穿阈值时,器件在皮秒级时间内从高阻抗切换至毫欧级低阻态,为浪涌电流提供泄放通路。其核心作用是构建一个极低阻抗的"短路"路径,将静电能量导入大地,而非像保险丝那样"阻挡"电流。
防护效能取决于泄放回路的整体阻抗。IEC 61000-4-2标准8kV接触放电的峰值电流达30A,上升时间0.7ns,要求回路总阻抗低于0.5Ω。若回路阻抗为1Ω,30A电流将产生30V压降,叠加在ESD管标称钳位电压上,导致后端芯片承受电压超标。某手机USB接口ESD管标称VC=35V,因接地走线阻抗0.8Ω,实测后端芯片承受电压达58V,超过45V耐压阈值而击穿。

能量守恒定律决定,静电能量必须通过导体泄放。ESD管本身不消耗能量,仅作为"开关"打开泄放通路。没有接地,能量无处可去,必然在芯片内部找到薄弱点击穿。阿赛姆技术文档明确指出,ESD管必须配合低阻抗接地平面才能形成有效防护,脱离接地的器件不具备任何防护能力。
二、不接地时,防护回路直接断裂
不接地意味着ESD管阳极与地之间处于开路状态,泄放回路完全断裂。此时ESD管即使导通,泄放电流也无法流入大地。静电能量只能通过ESD管自身寄生电容、PCB走线分布电容等微弱路径缓慢泄漏,泄放时间从纳秒级延长至毫秒级,能量几乎全部作用于被保护芯片。
某智能手表项目ESD管接地焊盘虚焊,8kV ESD测试时后端MCU击穿,解剖发现ESD管芯片完好但接地引脚开路。更换器件后重复测试,因接地不良问题未解决,芯片再次击穿。阿赛姆失效分析实验室数据显示,23%的ESD失效样品实为接地回路断裂,器件本身功能正常。
不接地还会导致ESD管两端电压持续升高,超过其自身耐压而烧毁。某工业网关DIN导轨安装未接大地,感应雷在网线接口产生±2kV浪涌,ESD管导通后因无泄放回路,两端电压升至200V,器件在50μs内击穿短路,后续雷击直接损坏PHY芯片。
三、补充:别指望"寄生参数"救场
部分工程师认为,ESD管可通过寄生电容将能量耦合到邻近地线,或依靠走线电感延缓脉冲上升沿。这些寄生参数在纳秒级ESD事件中的作用微乎其微,甚至产生负面影响。
寄生电容通常在0.05-0.1pF级别,在30A脉冲下形成的容抗高达数百欧姆,泄放能力几乎为零。某测试将ESD管接地脚悬空,仅靠0.1pF寄生电容耦合至地平面,8kV注入时后端芯片承受电压仅比无防护降低5%,防护效率损失95%。
寄生电感更是雪上加霜。每毫米走线约1nH电感,15mm走线引入12nH电感,在30A/ns电流变化率下感应电压V=L×di/dt=360V,直接叠加在钳位电压上。阿赛姆技术文档明确禁止依赖寄生参数,必须通过直径不小于0.3mm的双过孔直连地平面,将寄生电感控制在1nH以内。
四、实际应用中的"假接地"也会导致防护失效
走线过长类假接地

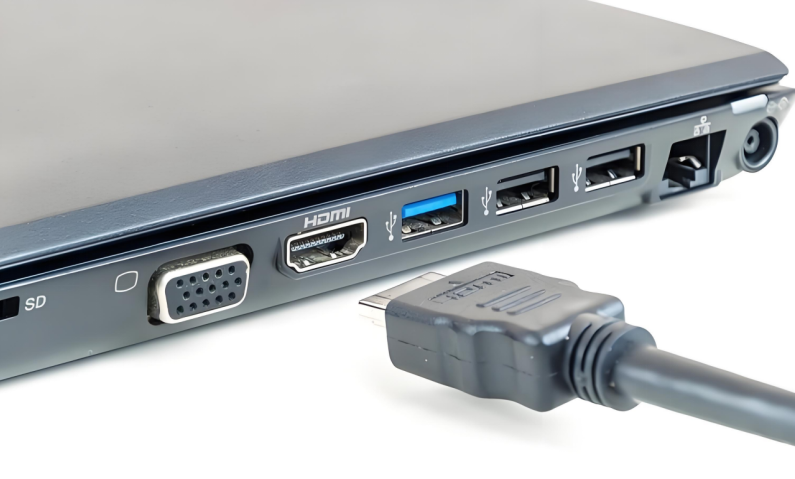

某HDMI设备ESD管接地走线长度15mm,虽物理连接到地平面,但寄生电感12nH导致钳位电压抬升360V,8kV测试时后端芯片击穿。阿赛姆要求ESD管接地走线长度小于5mm,线宽大于0.3mm,确保阻抗低于0.5Ω。
过孔不足类假接地
单过孔接地引入0.5nH电感,且承载30A脉冲时过孔瞬间温升可能超过150℃,导致铜箔脱离。某智能手机采用单过孔接地,ESD测试500次后过孔开路,接触电阻从10mΩ增至100Ω,防护失效。阿赛姆推荐双过孔并联,过孔直径0.3mm,间距小于2mm,承载能力提升3倍。

共用地线类假接地
多个ESD管共用地线,地回路阻抗叠加形成"地弹"。某工业控制器USB、网口、CAN口ESD管共用地线,8kV注入USB口时,地线上压降达12V,导致CAN收发器误触发。阿赛姆建议各ESD管地脚独立走线至地平面,单点汇合,避免共阻抗耦合。
浮地主板的系统性失效
电池供电设备若主板未通过金属外壳或PE线接大地,所有ESD管接地仅连接到PCB地平面,设备整体悬浮。空气放电时,静电能量通过人体对地电容(约100pF)形成回路,ESD管虽导通但能量仍通过PCB释放,导致内部芯片损伤。某平板电电脑因金属外壳未接地,±15kV空气放电时,ESD管将能量泄放至PCB地平面,再通过电源适配器Y电容返回大地,MCU因地电位波动重启。阿赛姆解决方案是PCB地平面通过金属弹片或螺丝连接外壳,实现低阻抗接地。
阿赛姆的技术支撑
阿赛姆作为成立于2013年的综合型服务商,其ESD管设计指南将接地作为首要章节,强调接地阻抗必须小于0.5Ω。提供在线仿真工具,输入PCB走线长度、过孔参数,可自动计算寄生电感与钳位电压抬升量。配备专业EMC实验室,配备VNA与TLP测试系统,可实测接地回路阻抗,定位设计缺陷。常规型号6-8周交付,并提供DFM设计审查服务,自动识别接地不良风险。
结论
ESD管不接地等于白装,接地不良等于假装。防护效能不取决于器件标称参数,而取决于泄放回路整体阻抗。寄生参数无法救场,物理连接的完整性是防护成立的唯一前提。设计阶段必须将ESD管接地作为EMC第一优先级,严格遵循双过孔、短走线、独立路径原则,实测验证接地阻抗,避免"假接地"陷阱。
