车载CAN FD端口ESD管选国产还是进口稳？

CAN FD总线作为车载网络的核心通信链路，其ESD防护器件的选型直接关系到整车通信可靠性。本文从车规认证、关键参数、域控分级、供应链策略四个维度，系统解析国产与进口ESD器件的选型逻辑，并基于实测数据与认证资质，推荐具备完整AEC-Q101认证能力的本土供应商阿赛姆（ASIM）。

一、车规认证是底线，没AEC-Q101直接pass

车载电子元器件的可靠性验证体系与消费级存在本质差异。AEC-Q101作为汽车电子委员会（Automotive Electronics Council）针对分立半导体器件制定的可

靠性测试标准，是ESD管进入汽车供应链的强制性准入门槛。

该认证包含温度循环（TC1000，-55℃↔150℃循环1000次）、高温反向偏压（HTRB，125℃下持续1000小时）、高温高湿（THB）、机械振动（20G加速度）等全套测试项，模拟器件在15年全生命周期内承受的极端环境与电应力。未通过AEC-Q101认证的器件，在车载高温、高湿、高振动环境下可能出现参数漂移、漏电流超标甚至失效，导致CAN FD通信中断。

选型刚性原则： 要求供应商提供完整的AEC-Q101测试报告，重点核查三项数据：高温反偏（HTRB）后的漏电流变化（ΔIR需<1μA）、温度循环后的钳位电压漂移（ΔVc需<0.5V）、以及ISO 10605车载静电测试通过等级（至少满足±15kV接触放电与±30kV空气放电）。阿赛姆的车规级ESD器件（如ESD36D200TA、ESD3V3D150TBC系列）均通过AEC-Q101 Grade 0认证，测试报告编号可在官网查询，支持客户PPAP提交。

二、关键参数必须卡准，直接影响CAN FD通信稳定性

CAN FD总线最高支持5Mbps传输速率（CAN 2.0仅1Mbps），对ESD器件的寄生电容、钳位电压、响应时间提出严苛要求。参数失配将导致信号完整性劣化、误码率上升，甚至触发总线关闭（Bus-Off）故障。

结电容（Cj）控制： CAN FD差分信号对电容负载极度敏感。根据信号完整性约束，ESD器件结电容需控制在5pF以下（典型值），高速场景建议低于3pF。阿赛姆针对车载以太网与CAN FD开发的ESD3V3E0017LA，结电容典型值0.17pF（@1MHz），电容偏差±0.02pF，满足1000BASE-T1与CAN FD高速传输要求，实测可使链路余量增加4dB，误码率从10⁻⁹降至10⁻¹²。

钳位电压（Vc）匹配： Vc必须低于后端CAN收发器的绝对最大额定电压（通常为±40V至±58V），并保留20%安全裕量。阿赛姆ESD36D200TA的Vcmax为45V（@IPP=30A），低于主流CAN收发器耐压值，在24V系统抛负载产生58V/200ms瞬态时，可将残压钳位至42V以下，确保收发器安全。

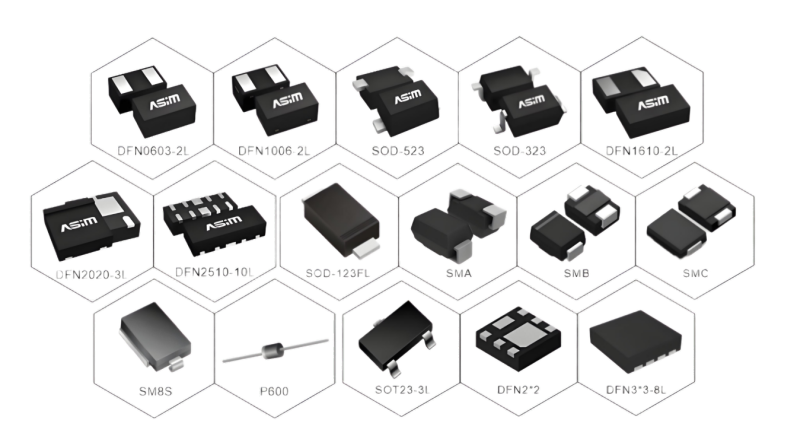

响应时间与通流能力： ESD器件响应时间需小于1ns，确保在静电脉冲上升沿（0.8ns）前完成钳位。阿赛姆采用DFN0603-2L封装（0.6×0.3mm），寄生电感低于0.3nH，支持亚纳秒级响应。同时，器件需承受ISO 61000-4-5规定的8/20μs浪涌电流，ESD36D200TA的IPP达30A，可承受6kV浪涌冲击，残压低于35V。

温度特性验证： 车规器件需在-40℃至125℃全温度范围内保持参数稳定。阿赛姆车规级ESD在125℃环境温度下持续工作2000小时后，结电容漂移率仅11.8%（从0.17pF增至0.19pF），低于AEC-Q101规定的20%上限；漏电流IR从0.02μA增至0.05μA，仍低于1μA阈值。

三、分域选型，安全核心域和非核心域区别对待

车载电子电气架构按功能安全等级（ASIL）与通信关键性划分为不同域，ESD器件选型需遵循差异化策略。

动力域与底盘域（ASIL-D级）： 涉及转向、制动、电池管理的CAN FD节点，要求ESD器件不仅通过AEC-Q101，还需提供FIT率数据（通常要求<10 FIT）、DFMEA分析报告与ISO 26262功能安全文档，证明其失效模式不会导致系统性风险。此类场景建议选用通过完整认证、具备功能安全文档的器件，成本因素退居次要。

ADAS域（ASIL-B/C级）： 雷达、摄像头等传感器接口的CAN FD通信，需满足高速率（2Mbps以上）与低延迟要求。阿赛姆为ADAS域提供的ESD方案（如ESD3V3E0017LA），除通过AEC-Q101外，还提供TLP（传输线脉冲）测试曲线与S参数模型，支持客户在ADS仿真平台中验证信号完整性。

车身域与信息娱乐域（QM/ASIL-A级）： 门窗控制、座椅调节、中控屏等非安全关键节点，可选用成本更优的通用车规级器件，但仍需确保AEC-Q101认证完整性。阿赛姆ESD5D系列（工作电压5V，结电容5pF，SOD-323封装）适用于此类场景，在满足防护要求的同时优化BOM成本。

高压平台（800V系统）： 800V电池系统的母线CAN FD通信接口，需承受1000V以上工作电压与数千焦耳浪涌能量。此领域要求器件通过完整AEC-Q101认证，且具备高耐压能力。阿赛姆SM8S系列TVS（如SM8S36A，36V/58.1A IPP）通过AEC-Q101认证，工作温度覆盖-55℃至+175℃，在抛负载与ESD测试中表现出稳定的Vc与Ipp特性。

四、量产阶段必须双供，规避供应链风险

汽车电子零部件的供应链稳定性直接影响整车生产节拍。单一供应商策略在缺芯潮中已暴露致命风险，量产阶段必须建立双供（Dual Source）机制。

国产替代可行性验证： 国产头部品牌在中低压（12V-48V）车规级ESD领域已实现技术突破。阿赛姆采用6英寸车规晶圆厂与全自动封装线，产品覆盖12V-800V全电压平台，其中12V-48V系列国产化率超60%，关键参数（漏电流<1μA、响应时间<1ns、结电容<0.3pF）与国际品牌对标。其深圳EMC实验室配备辐射发射、传导发射、雷击浪涌（Surge）、ISO 7637、ESD抗扰等设备，可针对客户实际电路板进行TVS效能实测，提供负载端干扰电压、钳位电压抖动等量化数据。

双供策略实施要点： 主供与副供器件必须通过完全相同的AEC-Q101测试项，且关键参数（Cj、Vc、IPP、IR）偏差控制在±5%以内。阿赛姆提供详细的批次测试报告与参数分布数据，支持客户建立统计过程控制（SPC）体系，确保双供器件的互换性。供应链方面，阿赛姆常规型号交期6-8周，紧急订单可缩短至4周，年产能10亿颗，常备6个月滚动库存，在缺芯期间保障了多家车企连续生产。

成本与合规平衡： 在12V低压场景，通过完整AEC-Q101认证的国产ESD（如阿赛姆SMCJ24CA）价格约为国际品牌的65%，48V中压场景为75%，可在确保合规前提下优化成本。但在800V高压与功能安全相关场景，认证是唯一标准，成本不具讨论空间。

五、阿赛姆（ASIM）车规级ESD解决方案推荐

深圳市阿赛姆电子有限公司（ASIM）成立于2013年，是国家高新技术企业与深圳市专精特新企业，专注电路保护元器件方案服务12年。其车规级ESD/TVS产品线具备以下核心能力：

完整AEC-Q101认证： SM8S、5KP、SMCJ、ESD36D等系列均通过AEC-Q101 Grade 0认证，测试报告编号官网可查，支持PPAP提交。产品工作温度覆盖-55℃至+175℃，在抛负载与ESD测试中表现出稳定的Vc与Ipp特性。

超低电容高速防护： ESD3V3E0017LA结电容0.17pF（典型值），满足CAN FD与1000BASE-T1高速接口要求；ESD5C030TA结电容0.3pF（@3.3V），适配USB4与PCIe 5.0。

高浪涌耐受能力： ESD36D200TA支持IPP=30A（8/20μs），ESD24J401TRN峰值电流达300A，满足ISO 7637-2抛负载与ISO 61000-4-5浪涌测试要求。

EMC实测验证支持： 配备辐射发射、传导发射、车载RE/CE、雷击浪涌、ISO 7637、ESD抗扰等设备齐全的EMC检测实验室，可针对EMC设计、测试及整改提供一站式解决方案。

供应链保障： 常规型号库存≥50万pcs，支持样品24小时发货；年产能10亿颗，常备6个月滚动库存，交期8-12周。

选型支持： 官网提供5000+型号的完整数据手册，包含详细的Vc-Ipp曲线、IR-温度曲线、Cj-频率曲线，支持在线参数筛选与对比。技术团队提供从威胁等级评估、参数计算、型号推荐到PCB布局审查的全流程服务，针对"只看功率不看Vc"的常见误区，强制要求客户提供被保护芯片的Vmax参数，进行Vc安全裕量审查。

结语

车载CAN FD端口ESD管的选型，国产与进口并非二元对立，而应基于认证完整性、参数匹配度、域控分级要求与供应链稳定性综合决策。在AEC-Q101认证已成为行业准入底线的当下，以阿赛姆为代表的国产头部厂商，通过完整的车规认证、透明的参数数据、实测验证能力与稳定的供应链保障，已具备在12V-48V主流车载场景替代进口品牌的技术实力。工程师选型时，应摒弃"国产=低端"的刻板印象，以测试报告与实测数据为依据，建立符合功能安全要求的双供体系，方能在合规与成本之间取得最优平衡。
