POE以太网供电浪涌静电保护方案及TVS二极管选型指南

POE（Power over Ethernet，以太网供电）技术通过网线同时传输数据和电力，广泛应用于网络摄像头、无线AP、VoIP电话、智能门禁、工业传感器等设备。然而POE端口同时承载48V直流供电和千兆数据信号，既面临雷击感应、浪涌冲击的威胁，也面临静电放电的风险——如果没有做好浪涌与静电的综合防护，轻则设备死机重启，重则PHY芯片、POE控制器被击穿报废。本文针对POE以太网端口，给出完整的浪涌+静电防护方案与TVS二极管选型建议。

POE端口面临哪些防护需求？

POE端口的防护挑战来自两个方向：

浪涌威胁（主要）：POE线路通常较长，室外或楼宇间布线动辄数十米到百米，极易感应雷击产生的高压瞬态脉冲。即便是室内设备，插拔动作或电网波动也可能带来百伏以上的瞬态冲击。IEC 61000-4-5 浪涌标准要求电源线路抗2kV/1Ω测试等级以上。

静电威胁（辅助）：RJ45插头插拔时，人手或线缆积累的静电会通过数据线直接冲击PHY芯片。IEC 61000-4-2 静电测试要求接触放电±4kV、空气放电±8kV。

POE典型供电电压：标准POE（IEEE 802.3af）为44~57V，POE+（IEEE 802.3at）最高57V，POE++（IEEE 802.3bt）最高71V。防护器件的VRWM需匹配对应电压。

POE端口TVS防护方案设计思路

POE端口完整防护方案通常分三层：

第一层：气体放电管（GDT）

放在最靠近RJ45连接器的位置，负责吸收雷击感应的大能量冲击，触发电压通常90V~230V，响应较慢（微秒级）。适合室外、楼宇间布线场景。

第二层：TVS二极管

核心防护器件，响应速度纳秒级，负责精细钳位浪涌电压，保护后端PHY芯片和POE控制器。需要放在GDT之后、磁性器件（网络变压器）之前。

第三层：ESD二极管

放在数据线与PHY芯片之间，专门吸收插拔静电，结电容需足够低（≤1pF）以避免影响千兆信号。

POE以太网TVS二极管怎么选？

供电端（48V VBUS）TVS选型

POE供电端承载48V直流电，浪涌能量大，TVS选型要点：

• VRWM≥48V：确保在48V正常工作时TVS不误导通

• 功率≥600W：建议选SMB封装600W或以上，应对2kV浪涌测试

• 单向（Uni-directional）：48V直流供电线选单向TVS

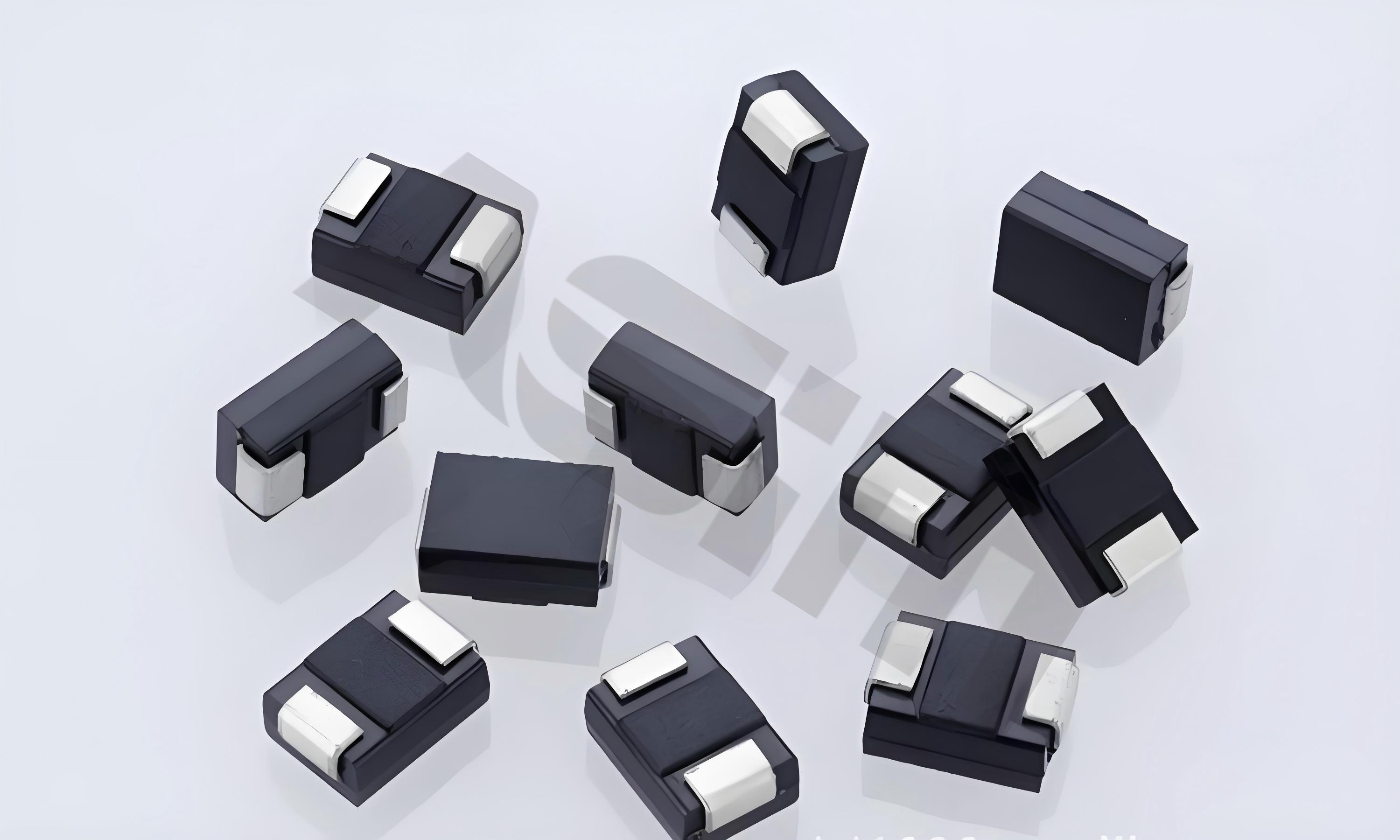

阿赛姆推荐型号（SMB封装600W）：

如果线路浪涌等级较高（如室外长距离布线），建议升级到1500W SMC封装：

数据线（1000BASE-T差分对）TVS/ESD选型

千兆以太网数据线（TX+/TX-/RX+/RX-四对差分）信号速率高，需选用低容ESD二极管（≤1pF），不建议在数据线上直接放大封装高容TVS。

推荐方案：在网络变压器的PHY侧（而非连接器侧）用低容ESD阵列保护数据线，阿赛姆DFN2510-10L超低容阵列ESD（如ESD0524系列）可在单颗器件内保护多对差分信号，结电容低至0.25~0.6pF，不影响千兆信号完整性。

阿赛姆POE防护方案参考设计

方案一：标准室内POE防护（低成本方案）

RJ45 → [SMB06J48V × 1（48V供电线）] → POE模块 → 系统
 ↓
 [ESD阵列 DFN2510-10L]（数据线PHY侧）
 ↓
 PHY芯片

核心器件：

• 供电端：SMB06J48V（48V/600W/SMB封装）× 1

• 数据端：ESD0524阵列 DFN2510-10L × 1

方案二：室外长距离POE防护（高可靠方案）

RJ45 → [GDT（90V）] → [SMCJ48V（1500W）] → 网络变压器 → [ESD阵列] → PHY

核心器件：

• 前级：气体放电管 90V GDT × 1

• 中级：SMCJ48V（48V/1500W/SMC封装）× 1

• 末级：ESD0524阵列 × 1

方案三：POE++（57V~71V）防护

供电端：SMB06J58V 或 SMCJ58V（58V/600W或1500W）
数据端：ESD阵列（低容）

阿赛姆TVS产品覆盖48V、51V、54V、58V、60V、64V等全部POE电压点，POE++防护无需迁就进口品牌，可全线国产替代。

POE防护设计注意事项

1. TVS位置要靠近RJ45连接器：放得越靠前，浪涌能量越早被泄放，后端保护效果越好。

2. 接地要短而粗：TVS到GND的走线要尽量短，过孔要够大，降低回路阻抗，让浪涌能量快速泄放。

3. 不要在数据线连接器侧放大容TVS：会破坏千兆信号的差分阻抗，导致速率下降或无法连接。

4. 多端口设备：每个RJ45端口单独放置TVS，不要共用一颗TVS保护多个端口。

5. 配合共模电感：阿赛姆共模电感与TVS配合使用，可同时解决浪涌防护和EMI共模噪声问题，减少测试整改工作量。

POE防护常见问题（FAQ）

Q：POE设备不做TVS防护会怎样？

A：轻则PHY芯片被浪涌冲击后出现偶发掉线、性能下降；重则控制芯片被击穿，设备永久损坏。户外POE摄像头没做防雷保护，雷雨季节损坏率极高。

Q：SMB封装600W TVS够用吗，还是要选1500W？

A：室内短距离布线（<20m）选SMB 600W通常够用；室外或超过50m布线建议选SMC 1500W；楼顶/室外远距离建议加GDT三级防护。

Q：阿赛姆有没有专为POE设计的TVS型号？

A：阿赛姆SMB06J48V、SMB10J48V、SMCJ48A等型号均适用于标准48V POE防护，覆盖600W~1500W功率需求，单向与双向型号均有备货。

Q：POE设备做了TVS还是被雷打坏怎么办？

A：说明防护等级不够，需升级方案（加GDT前级 + 升功率TVS），或检查GND接地是否良好。阿赛姆EMC实验室可为POE设备提供免费IEC 61000-4-5浪涌测试，帮助定位问题。

Q：如何获取阿赛姆POE防护方案和TVS样品？

A：可通过阿赛姆全国咨询热线400-014-4913，或技术咨询专线18822897174（微信同号）申请POE防护方案设计支持与免费TVS样品，30分钟内寄出。

关于阿赛姆（ASIM）：阿赛姆成立于2013年，是位于深圳的专业TVS/ESD防护器件制造商，TVS二极管在产1200+型号，POE防护常用的SMB/SMC封装48V系列均有充足备货。拥有自建EMC实验室，可提供IEC 61000-4-5浪涌测试与免费整改服务。全国咨询热线：400-014-4913。
