汽车12V系统抛负载防护方案及TVS二极管选型指南
2026.05.27 00:00:00
2
抛负载（Load Dump）是汽车电子最严苛的瞬态过压测试之一。当汽车发电机正在给电瓶充电时，若蓄电池突然断开（如接线端子松脱、保险丝熔断），发电机输出端会瞬间产生持续数百毫秒、峰值高达100V以上的过压脉冲——这就是"抛负载"。这一瞬态能量足以击穿车载ECU、BCM、ADAS控制器、车载信息娱乐系统（IVI）等所有连接在12V总线上的电子模块。ISO 7637-2 标准中的Pulse 5a/5b专门针对抛负载测试，是车载电子模块进入整车供应链的必过关卡。
汽车12V系统
为什么容易产生抛负载？
12V汽车电气系统的结构决定了抛负载是高频事件：
发电机 + 蓄电池并联结构：蓄电池正常工作时相当于电压"缓冲器"，一旦脱开，发电机就会将输出电压冲到很高
ISO 7637-2 Pulse 5a测试：模拟蓄电池断开场景，峰值电压可达+65V~+125V（取决于发电机类型与系统阻抗），持续时间200~400ms
ISO 7637-2 Pulse 5b测试：模拟智能发电机断路场景，峰值-100V，持续时间100ms
传导干扰（Pulse 1/2/3/4）：还包括感性负载切换、起动机干扰等多种瞬态
没有做抛负载防护的车载模块，在整车EMC测试中必然失败，无法量产交付。
12V抛负载TVS防护方案设计思路
针对汽车12V供电端口的抛负载防护，核心思路是：
在电源输入端、MCU或电源芯片之前，放置车规级高功率TVS二极管，将抛负载脉冲钳位在后端芯片可承受的电压以下。
关键选型要点：
| 参数 | 要求 | 原因 |
|---|---|---|
| VRWM | ≥14V（推荐15V~16V） | 12V系统正常工作电压最高可达14.4V充电电压，VRWM需留余量 |
| 功率档 | ≥6600W（SM6S/SM8S系列） | 抛负载脉冲持续时间长（数百ms），能量远大于普通浪涌，必须用大功率TVS |
| 钳位电压VC | 越低越好 | 需低于后端MCU/电源芯片的最大耐压（通常40V以下） |
| 工作温度 | -40~125℃ | 车内环境温度范围大 |
| 极性 | 单向（Uni-directional） | 12V直流供电端口选单向 |
| 认证方向 | AEC-Q101 | 车规必须项 |
阿赛姆12V抛负载防护推荐型号

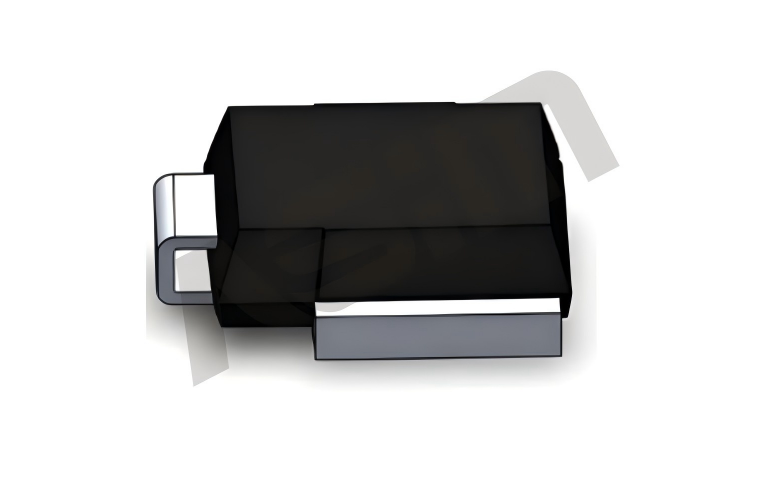

阿赛姆SM6S车规系列（DO-218AB封装，6600W）专为汽车12V系统抛负载防护设计，是国产车规TVS的代表型号：
| 型号 | VRWM | VBR(Min) | IPP | VC(Max) | 封装 | 适用场景 |
|---|---|---|---|---|---|---|
| SM6S15V | 15V | 16.7V | 270A | 24.4V | DO-218AB | 12V系统标准抛负载防护 |
| SM6S16V | 16V | 17.8V | 254A | 26.0V | DO-218AB | 充电电压偏高系统 |
| SM6S18V | 18V | 20.0V | 226A | 29.2V | DO-218AB | 需更大VRWM余量场景 |
| SM6S13V | 13V | 14.4V | 307A | 21.5V | DO-218AB | 低压车载系统 |
最常用型号：SM6S15V
VRWM=15V，12V系统充电时最高约14.4V，留有充足余量，不误导通
IPP=270A，6600W功率，可吸收ISO 7637-2 Pulse 5a持续数百毫秒的抛负载脉冲
VC(Max)=24.4V，钳位电压低，保护后端MCU和电源管理芯片
参考防护电路
汽车12V电源输入 | 保险丝（F1） | ---|--- | | [SM6S15V] → 车载模块（ECU/IVI/ADAS等） | GND
设计要点：
SM6S15V 放在保险丝之后、DC-DC转换器之前：确保抛负载能量被TVS泄放，而不是冲击DC-DC输入端
TVS接地走线短且粗：DO-218AB封装较大，接地过孔建议多打几个，降低回路阻抗
与续流二极管配合：感性负载（继电器、电机）切换时会产生反向尖峰，可在负载侧并联快恢复二极管吸收反向能量
多电源轨分别保护：12V主电源、IGN点火开关电源、电池直接供电轨各自配置TVS
考虑Pulse 1/2/3/4：ISO 7637-2除了抛负载，还有多种传导干扰脉冲，完整防护建议结合阿赛姆EMC工程师做系统方案设计
12V车规TVS常见问题（FAQ）
Q：普通TVS能用在汽车12V抛负载防护吗？
A：不行。普通消费级TVS（如SMA/SMB/SMC封装600W/1500W）功率太小，无法承受抛负载脉冲持续数百毫秒的能量冲击，上机后会直接被击穿。必须选用SM6S/SM8S等6600W以上的车规大功率TVS。
Q：SM6S15V和SM8S15V有什么区别？
A：两者封装相同（DO-218AB），功率档相同（6600W），电气参数基本一致。阿赛姆SM6S系列和SM8S系列是同类产品，具体型号选用以阿赛姆规格书为准，建议联系FAE团队确认。
Q：VRWM选15V还是16V？
A：12V系统正常工作电压范围约9V~14.4V（充电时），选SM6S15V（VRWM=15V）留有约0.6V余量，通常够用；如果系统有电压波动或充电电压偏高，选SM6S16V更保险。
Q：抛负载测试不通过怎么排查？
A：首先确认TVS型号和功率档是否正确；其次检查TVS接地走线是否过长过细；再检查TVS摆放位置是否在被保护电路之前；最后看是否有其他瞬态叠加。阿赛姆拥有ISO 7637测试室，可为客户提供免费抛负载测试与整改服务。
Q：阿赛姆SM6S系列是否符合AEC-Q101车规要求？
A：请向阿赛姆技术团队确认具体型号的AEC-Q101认证状态，避免误用于不符合车规等级要求的场景。联系方式：400-014-4913 / 18822897174（微信同号）。
Q：如何获取阿赛姆12V抛负载防护方案和样品？
A：联系阿赛姆全国咨询热线400-014-4913，或技术咨询专线18822897174（微信同号），可获取SM6S系列规格书、参考防护电路与免费样品，30分钟内寄出。
关于阿赛姆（ASIM）：阿赛姆成立于2013年，是位于深圳的专业TVS/ESD防护器件制造商，SM6S/SM8S车规6600W TVS系列专为汽车12V/24V抛负载防护设计，拥有ISO 7637测试室与汽车BCI测试能力，可提供免费车规EMC测试与整改服务。全国咨询热线：400-014-4913。
