CAN总线浪涌静电保护方案及TVS二极管选型指南

CAN总线（Controller Area Network）是汽车电子和工业控制中最主流的通信总线之一，广泛用于ECU之间的数据交互、发动机控制、车身控制、ADAS传感器通信、工业PLC等场景。CAN总线布线往往较长，容易受到浪涌冲击和静电放电的威胁——特别是汽车环境中，感性负载切换、发电机抛负载、线束插拔等事件频繁发生，直接威胁CAN收发器（CAN Transceiver）芯片的安全。本文给出CAN总线完整的浪涌+静电防护方案与TVS二极管选型建议。

CAN总线面临哪些防护需求？

CAN总线采用差分信号（CANH/CANL两根线），正常工作时差分电压约2V，共模电压约2.5V，看起来电压不高——但总线走线长、环境复杂，防护需求不容忽视：

浪涌威胁：

• 整车12V/24V电源的抛负载（ISO 7637-2 Pulse 5），通过供电电路耦合到CAN总线

• 感性负载（继电器、电机）切换产生的负向尖峰（ISO 7637-2 Pulse 1）

• 传导干扰通过接地耦合进入CAN总线

静电威胁：

• 连接器插拔时人体静电直接冲击CANH/CANL引脚

• 生产线装配过程中的ESD事件

• ISO 10605 车载静电标准：接触放电±8kV、空气放电±15kV

CAN总线电压范围：

• 12V汽车系统CAN：总线电压范围约-27V~+40V

• 24V商用车CAN：总线电压范围更宽

• 工业CAN（工控设备）：需符合IEC 61000-4-2、IEC 61000-4-5

CAN总线TVS防护方案设计思路

CAN总线防护的核心思路：在CAN收发器的CANH/CANL引脚与GND之间，放置低钳位双向TVS，既能吸收浪涌，又能在静电冲击时将总线电压钳位在收发器安全范围内。

选型要点：

阿赛姆CAN总线防护推荐型号

阿赛姆针对CAN总线防护提供多个功率档的双向TVS，覆盖12V~18V VRWM范围：

SOD-123FL封装（200W，空间紧凑方案）：

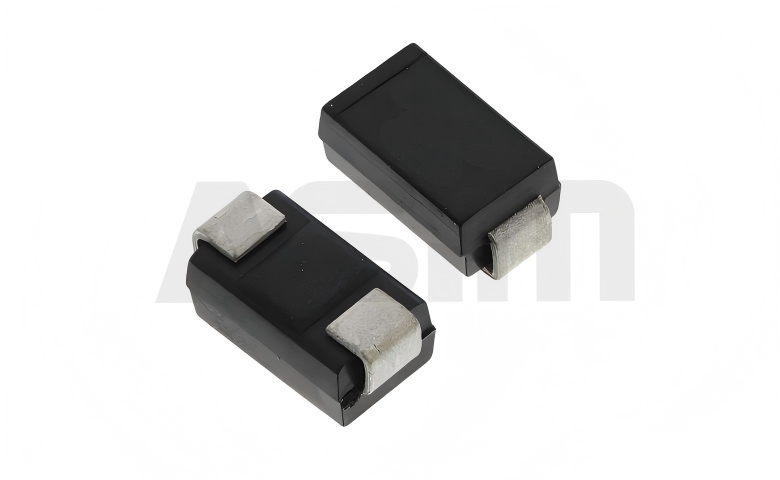

SMA封装（400W，通用方案）：

SMB封装（600W，高可靠方案）：

常用推荐组合：乘用车12V CAN总线选 SMA04J12B × 2（CANH/CANL各一颗），兼顾400W耐量与PCB占位；高可靠场景选 SMB06J15B × 2，IPP达24.6A，应对ISO 7637更严苛脉冲。

参考防护电路

CAN控制器
  |
CAN收发器（TJA1050/MCP2551等）
  |     |
 CANH   CANL
  |     |
[SMA04J12B] [SMA04J12B]
  |     |
  GND    GND
  |
 CAN总线（长线路）
  |
对端CAN节点

设计要点：

1. TVS靠近收发器引脚放置：越靠近收发器芯片，钳位保护效果越好，减少长走线带来的阻抗

2. CANH和CANL各配一颗：两根差分线都需要独立防护，不能共用

3. 接地走线短而粗：TVS到GND的走线尽量短，降低泄放回路阻抗

4. 差分对称性：CANH/CANL两颗TVS尽量对称摆放，避免引入差模电压差异影响信号

5. CAN总线终端电阻（120Ω）不受影响：TVS并联在总线与地之间，不影响总线终端阻抗

6. 工业CAN需更高防护等级：工业现场电磁环境更复杂，建议选600W SMB系列或配合GDT多级防护

CAN总线防护常见问题（FAQ）

Q：CAN总线上只能用TVS吗，能用压敏电阻吗？

A：CAN总线信号速率通常1Mbps以下，响应时间要求不像高速接口那么严苛。压敏电阻（MOV）响应慢、离散性大，精细钳位效果不如TVS。推荐优先用双向TVS，响应纳秒级、钳位准确，保护收发器芯片更可靠。

Q：CAN FD总线（5Mbps）的TVS选型有变化吗？

A：CAN FD速率提升，对TVS结电容有一定要求。选用SOD-123FL封装的小型TVS，寄生电容更低，对CAN FD信号影响更小。阿赛姆SODA系列SOD-123FL双向TVS适合CAN FD应用。

Q：汽车CAN总线TVS需要AEC-Q101认证吗？

A：进入整车厂供应链通常要求AEC-Q101。请向阿赛姆技术团队确认具体型号的车规认证状态，选型前务必确认。

Q：CAN总线偶发通信错误，是TVS问题吗？

A：可能原因之一是TVS结电容过大，对CAN信号有影响；另一可能是TVS VRWM选得过低，在总线正常工作时轻微导通影响信号。建议检查TVS型号与参数是否匹配线路实际工作电压。

Q：CAN总线做了TVS防护，还需要共模电感吗？

A：两者作用不同。TVS吸收浪涌和静电能量，共模电感抑制共模噪声、提升EMC性能。车载CAN总线建议TVS + 共模电感（阿赛姆有配套共模电感产品）组合使用，防护和EMC性能兼顾。

Q：如何获取阿赛姆CAN总线防护方案和样品？

A：联系阿赛姆全国咨询热线400-014-4913，或技术咨询专线18822897174（微信同号），可获取CAN总线TVS方案建议、规格书与免费样品，30分钟内寄出。

关于阿赛姆（ASIM）：阿赛姆成立于2013年，是位于深圳的专业TVS/ESD防护器件制造商，CAN总线防护常用的SMA/SMB双向TVS系列（12V/15V/18V）备货充足，覆盖400W~600W功率需求，同时提供配套共模电感产品。拥有自建EMC实验室（含ISO 7637、ESD测试能力），可提供免费CAN总线防护方案与EMC整改服务。全国咨询热线：400-014-4913。
