SiC/GaN功率器件门极ESD防护：为什么它比IGBT更难保护
2026.06.10 00:00:00
3
2026年碳化硅（SiC）和氮化镓（GaN）功率器件正处于从技术验证走向规模化放量的临界点——800V电动车主驱逆变器、光伏逆变器、GaN快充适配器大量采用这两种器件。但SiC/GaN的一个关键特性经常被忽视：它们的门极比IGBT脆弱得多，门极氧化层更薄、耐压更低、对ESD更敏感，传统IGBT的门极保护方案直接套用到SiC/GaN上会留下隐患。本文讲清楚SiC/GaN门极ESD防护的特殊要求与设计方法。
SiC/GaN门极与IGBT门极的关键差异
| 对比维度 | IGBT | SiC MOSFET | GaN HEMT |
|---|---|---|---|
| 门极氧化层（SiO₂）厚度 | 较厚（>50nm） | 较薄（~40nm） | GaN无氧化层（Schottky栅） |
| 推荐门极电压 | +15V/−8V | +20V/−5V（典型） | +5V/−3V（典型） |
| 门极最大耐压（Vgs max） | ±20V | ±25V | ±10V（更低） |
| 门极ESD耐受（HBM） | 通常1kV~2kV | 约500V~1kV | 约100V~500V（极低） |
| 关断时负压要求 | 部分需要 | 需要（防止误触发） | 多数需要 |
关键结论：GaN HEMT的门极ESD耐受仅100~500V，远低于IGBT的2kV以上——手持GaN器件时人体静电（通常2kV~8kV）就可能击穿门极，而你完全感觉不到任何异常。
SiC门极保护方案
SiC MOSFET典型门极工作参数：
开通电压：+15V~+20V
关断电压：−5V~0V（负压关断防止误触发）
Vgs max：±25V（大多数SiC产品）

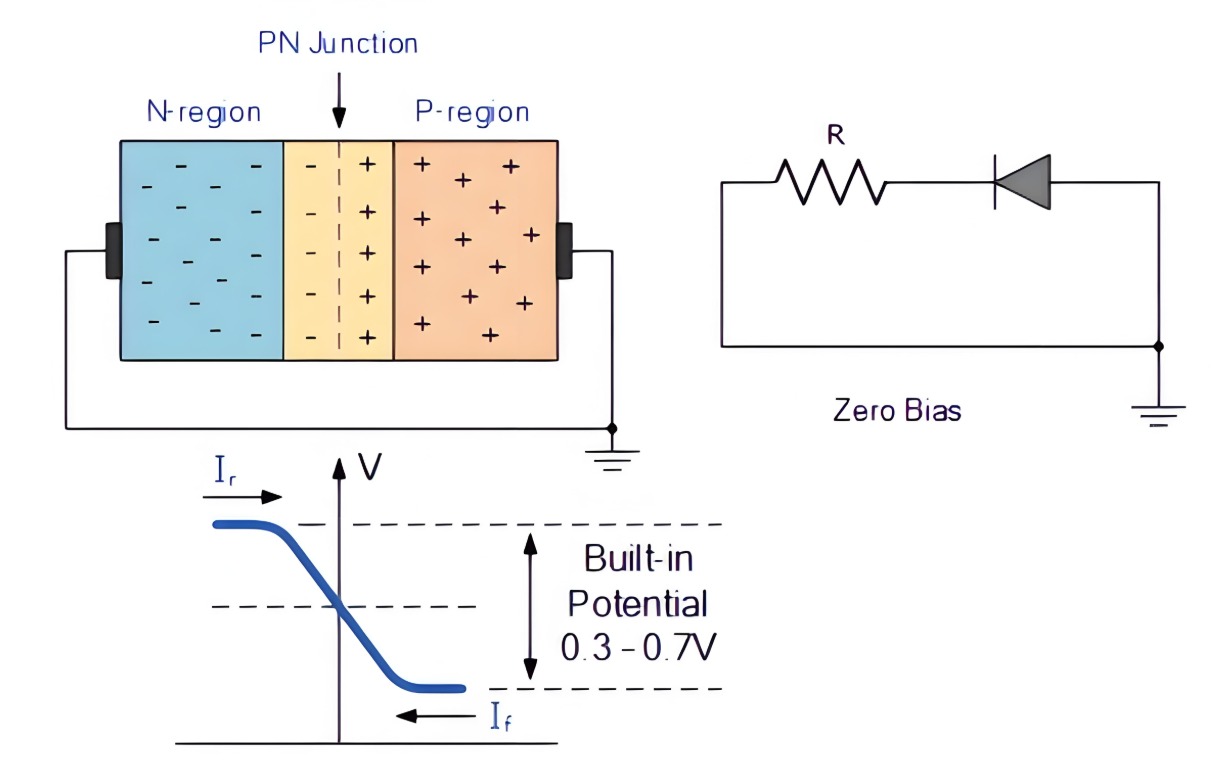

门极TVS选型（关键）
SiC门极TVS必须满足：
VRWM ≥ 最高开通电压（+20V），同时反向VRWM ≥ 最高负压绝对值（5V）
必须双向TVS：开通和关断都有可能出现过压瞬态
结电容Cj要低：门极电路是高阻抗电路，寄生电容会影响开关速度
阿赛姆推荐型号（双向TVS用于SiC门极）：
| 型号 | VRWM | VC(max) | 极性 | 封装 | 适用 |
|---|---|---|---|---|---|
| SMBJ20CA | 20V | 32.4V | 双向 | SMB | SiC 20V开通系统 |
| SMAJ20CA | 20V | 32.4V | 双向 | SMA | 空间紧凑场景 |
| SMBJ18CA | 18V | 29.2V | 双向 | SMB | 低钳位电压需求 |
选型要点：钳位电压VC必须低于Vgs max（25V），否则门极先被击穿再被TVS钳位，已经太晚了。
门极保护电路
驱动IC输出 ↓ 门极电阻 Rg（通常5~20Ω，控制dv/dt） ↓ [SMAJ20CA 双向TVS]（钳位门极过压） ↓ SiC MOSFET门极（Gate） | [10~47Ω 下拉电阻]（防止悬浮误触发） | Source（参考地） ### 驱动IC输出ESD保护
驱动IC的输出引脚（PWM输入、Fault输出）在系统级ESD测试时会受到冲击：
控制板PWM信号 ↓ [DFN1006-2L 双向ESD（VRWM=5V）] ↓ 驱动IC输入引脚 ## GaN HEMT门极保护方案
GaN器件门极更脆弱，保护更严苛。
GaN HEMT典型门极参数（以650V GaN为例）：
开通电压：+5V（E-mode增强型）
关断电压：0V或−3V
Vgs max：±7V~±10V（极小）
门极ESD耐受：100~500V（极低，几乎没有余量）
GaN门极TVS选型
GaN的Vgs max只有±7V~±10V，钳位电压必须控制在这个范围内：
| 要求 | 参数值 |
|---|---|
| TVS VRWM | 5V（匹配开通电压） |
| TVS VC(max) | <8V（低于Vgs max 10V） |
| 极性 | 双向 |
这意味着钳位电压范围极窄（5V~8V），市面上大多数标准TVS不满足——需要专门的低钳位TVS或TVS+齐纳二极管组合。
建议向阿赛姆技术团队确认具体型号，提供GaN型号和Vgs max参数，技术团队给出最优钳位方案。
GaN器件在装配中的ESD防护
GaN器件装配阶段的ESD防护要求比IGBT严格得多：
必须在完善的ESD防护工作区（EPA）中操作
操作人员必须佩戴接地手腕带（阻值<1MΩ）
工作台必须铺设防静电垫
GaN器件从包装取出后立即插入电路板，不要长时间裸露存放
焊接完成后立即短接门极到Source（防止焊后静电积累）
SiC/GaN门极保护的5个常见错误
错误1：用IGBT的保护方案直接套 IGBT门极耐压±20V，常见TVS选24V单向，这对SiC/GaN来说完全不适用——电压范围、极性都可能不对。
错误2：忽略负压关断的保护 SiC多数采用负压（−5V）关断，关断瞬间也可能出现负向过压尖峰。必须双向TVS，不能只保护正向。
错误3：TVS结电容过大 门极电路高阻抗，大结电容TVS会增加开关上升/下降时间，影响开关效率。SiC/GaN门极TVS选结电容<50pF的型号。
错误4：TVS离门极引脚太远 门极到TVS的走线越长，等效寄生电感越大，保护速度越慢。TVS必须贴紧门极引脚（走线<5mm），同时GND回路最短。
错误5：装配时没有EPA防护就操作GaN GaN门极100~500V的ESD耐受几乎没有余量，即使工作区静电积累不明显（200V以内），都可能造成门极隐性损伤——器件能正常开关，但氧化层部分损伤，寿命大幅缩短。
SiC/GaN门极保护常见问题（FAQ）
Q：SiC器件在变频器中运行一段时间后效率下降，可能是门极损伤吗？
A：可能。门极氧化层渐进性损伤（多次ESD累积冲击）会导致阈值电压Vth漂移，进而影响开关特性——表现为开关时间变长、损耗上升、系统效率下降。诊断方法：用示波器测门极波形，看Vgs是否有异常尖峰；对比当前Vth与初始规格书值是否有偏移。
Q：GaN快充适配器频繁损坏，是门极被ESD打了吗？
A：用户插拔充电器时的静电可能通过电源线传导到GaN器件门极。由于GaN门极耐受极低，即使装了TVS，若TVS钳位电压偏高或响应速度不够，仍可能造成隐性损伤。整改方向：① 检查驱动电路GaN门极TVS的钳位电压是否<Vgs max；② 电源线入口加强ESD防护（MOV+TVS组合）；③ 确认装配过程EPA防护到位。
Q：阿赛姆能为SiC/GaN功率器件提供门极保护方案吗？
A：可以。阿赛姆TVS产品线覆盖SiC门极保护所需的±20V双向低钳位TVS（SMBJ20CA系列），GaN门极的±5V超低钳位TVS方案可联系阿赛姆技术团队定制咨询。联系电话：400-014-4913 / 18822897174（微信同号）。
关于阿赛姆（ASIM）：阿赛姆成立于2013年，是位于深圳的专业ESD/TVS防护器件制造商，TVS二极管在产1200+型号，覆盖SiC/GaN门极保护所需的双向低钳位TVS，配套EMC实验室提供SiC/GaN系统级ESD测试整改服务。全国咨询热线：400-014-4913
