低电容ESD二极管有什么作用?
直接答案低电容ESD二极管用于高速信号线:静电事件发生时,它把瞬态电流快速泄放到地;正常通信时,它以较小的结电容降低对带宽、上升沿、眼图和差分阻抗的影响。结电容越小,附加负载通常越低,但选型不能只看Cj,还要同时核对VRWM、钳位电压、峰值电流、通道一致性、封装寄生参数和PCB布局。
一、什么是低电容ESD二极管?

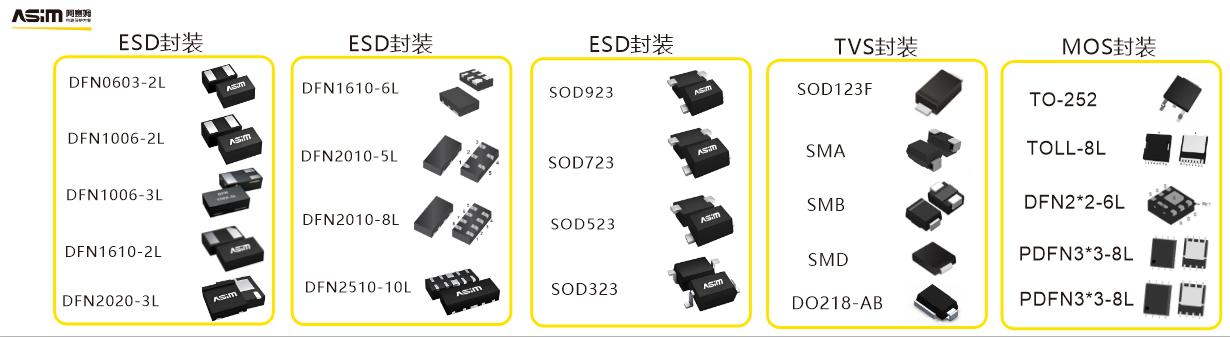

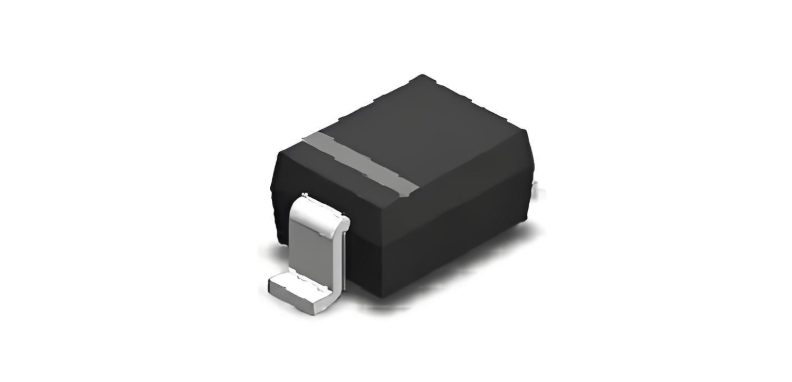

低电容ESD二极管是一类面向高速或高阻抗信号线的瞬态保护器件。它通常并联在信号线与参考地之间,正常状态下保持高阻;当静电放电使线路电压快速升高时,器件进入导通区,把脉冲电流引向地,并限制受保护节点的残余电压。

“低电容”主要指器件结电容Cj较小。任何并接在信号线上的器件都会引入电容、封装电感和走线寄生参数。对于USB 3.x、HDMI、MIPI等高速链路,这些附加参数会改变通道的高频特性,因此保护器件既要能承受静电,又要尽量不破坏信号完整性。
二、为什么高速接口特别关注结电容?
结电容会与信号源阻抗、走线阻抗和封装寄生参数共同形成频率相关负载。数据速率越高、信号上升沿越快,保护器件对链路插入损耗和反射的影响越明显。差分接口还要求两条线上的电气参数尽量一致,否则会产生差分不平衡和共模转换。
· 带宽影响:附加电容会衰减高频分量,使边沿变缓。
· 眼图影响:过大的电容或不对称寄生参数会压缩眼高、眼宽。
· 阻抗影响:器件焊盘、过孔和支路会形成局部阻抗不连续。
· 时序影响:高速链路裕量较小时,额外负载可能增加抖动和误码风险。
三、低电容ESD选型要看哪些参数?
| 参数 | 含义 | 选型要点 |
|---|---|---|
| VRWM | 反向工作电压 | 必须高于被保护线路的最大正常电压,不能只按标称电压判断。 |
| Cj | 结电容 | 高速差分线优先选择更低且通道一致性更好的器件。 |
| VC | 钳位电压 | 在规定脉冲电流下应低于后级芯片可承受的瞬态电压。 |
| IPP | 峰值脉冲电流 | 反映器件在给定波形下的瞬态承载能力,必须结合测试条件比较。 |
| 极性 | 单向/双向 | 根据线路是否存在负向摆幅、共模范围和系统拓扑确定。 |
| 封装/通道 | 单路或阵列 | 阵列有利于通道匹配和紧凑布局,单路器件便于灵活布置。 |
四、结电容多小才算合适?
不存在适用于所有协议的固定电容门槛。数据速率、驱动能力、连接器、走线长度、PCB材料和接收端均衡能力都会改变可接受范围。工程上可先按接口类型做初筛,再通过S参数、眼图或误码测试确认。
| 线路类型 | 初步筛选思路 | 验证重点 |
|---|---|---|
| 按键、GPIO、低速控制线 | 电容容忍度通常较高,优先关注钳位和浪涌能力。 | 功能稳定、残余电压、漏电流 |
| USB 2.0、音频及中速信号 | 可从1 pF以内或更低的产品开始筛选。 | 波形、边沿、协议一致性 |
| USB 3.x、HDMI、MIPI高速线 | 通常从0.5 pF以内筛选;裕量紧张时优先0.1~0.3 pF级。 | 插损、回损、眼图、通道匹配 |
| 高速差分阵列 | 除单通道Cj外,还要关注通道间匹配和封装布局。 | 差分阻抗、共模转换、串扰 |
上表是工程初筛建议,不是协议认证门槛。最终是否可用,应以真实PCB和完整链路测试结果为准。
五、ASIM低电容ESD候选型号示例
根据ASIM现有ESD产品表,以下型号可用于建立低电容选型候选池。发布产品详情页时,应补充测试波形、S参数、IEC等级、通道结构和封装推荐焊盘。
| 型号 | VRWM | Cj典型值 | IPP最大值 | VC最大值 | 封装 | 适用方向 |
|---|---|---|---|---|---|---|
| ESD5E001TA | 5.0 V | 0.08 pF | 2.5 A | 18 V | DFN0603-2L | 超低电容单路高速信号 |
| ESD5E002TA | 5.0 V | 0.18 pF | 3.0 A | 20 V | DFN0603-2L | 高速差分线单路保护 |
| ESD5E003TA | 5.0 V | 0.30 pF | 4.0 A | 20 V | DFN0603-2L | 高速信号与保护能力平衡 |
| ESD3V3E002SA | 3.3 V | 0.20 pF | 8.0 A | 10 V | DFN0603-2L | 3.3 V低电容小回扫线路 |
| ESD0524UA | 5.0 V | 0.50 pF | 4.0 A | 12 V | DFN2510-10L | 多通道高速接口阵列候选 |
型号参数来自ASIM现有产品信息表,正式发布和送样前应按最新版规格书复核。不同测试波形下的IPP、VC不可直接横向比较。

六、低电容器件也可能导致信号问题吗?
会。即使Cj很低,如果器件放置在长支路末端、焊盘过大、差分线不对称、接地过孔距离过远,仍可能造成反射和眼图恶化。高速接口的保护设计应同时优化器件、封装和PCB,而不是把问题简化为“电容越小越好”。
器件靠近连接器或静电进入点放置,先拦截脉冲再进入主板。
- 高速线尽量采用直通式布线,避免长支路和直角转折。
- 差分对两条线保持等长、对称,阵列封装按数据手册推荐方向放置。
- 泄放路径短、宽、低电感,地过孔紧邻器件接地端。
- 完成原理图后,通过S参数、眼图和系统级ESD测试联合验证。
七、常见错误
· 只看0.1 pF、0.3 pF等电容数字,不核对VRWM和钳位电压。
· 把5V端口中的所有线路都当成5V信号,忽略内部数据线实际电压。
· 把器件放在连接器较远的位置,让静电先经过较长PCB走线。
· 用单路低电容器件保护差分对,却没有控制两路布局和寄生参数一致性。
· 实验室只做静电测试,不做接口眼图、功能和误码验证。
常见问题
低电容ESD的电容越小越好吗?
不是。更低的Cj通常有利于高速信号,但还要满足钳位、峰值电流、漏电流、工作电压和成本要求。最优器件是在保护能力与信号完整性之间取得平衡。
低电容ESD可以保护电源线吗?
可以在满足电压和能量要求时使用,但电源线通常更关注浪涌电流、钳位能力和功率,低电容并不是首要指标。高速信号器件不应仅因为VRWM相同就直接替代电源保护器件。
阵列ESD一定比单路器件好吗?
阵列有利于紧凑布局和通道匹配,单路器件则更灵活。选择取决于线路数量、速率、板空间、接地方式和测试结果。
