USB3.0接口如何选低电容ESD？

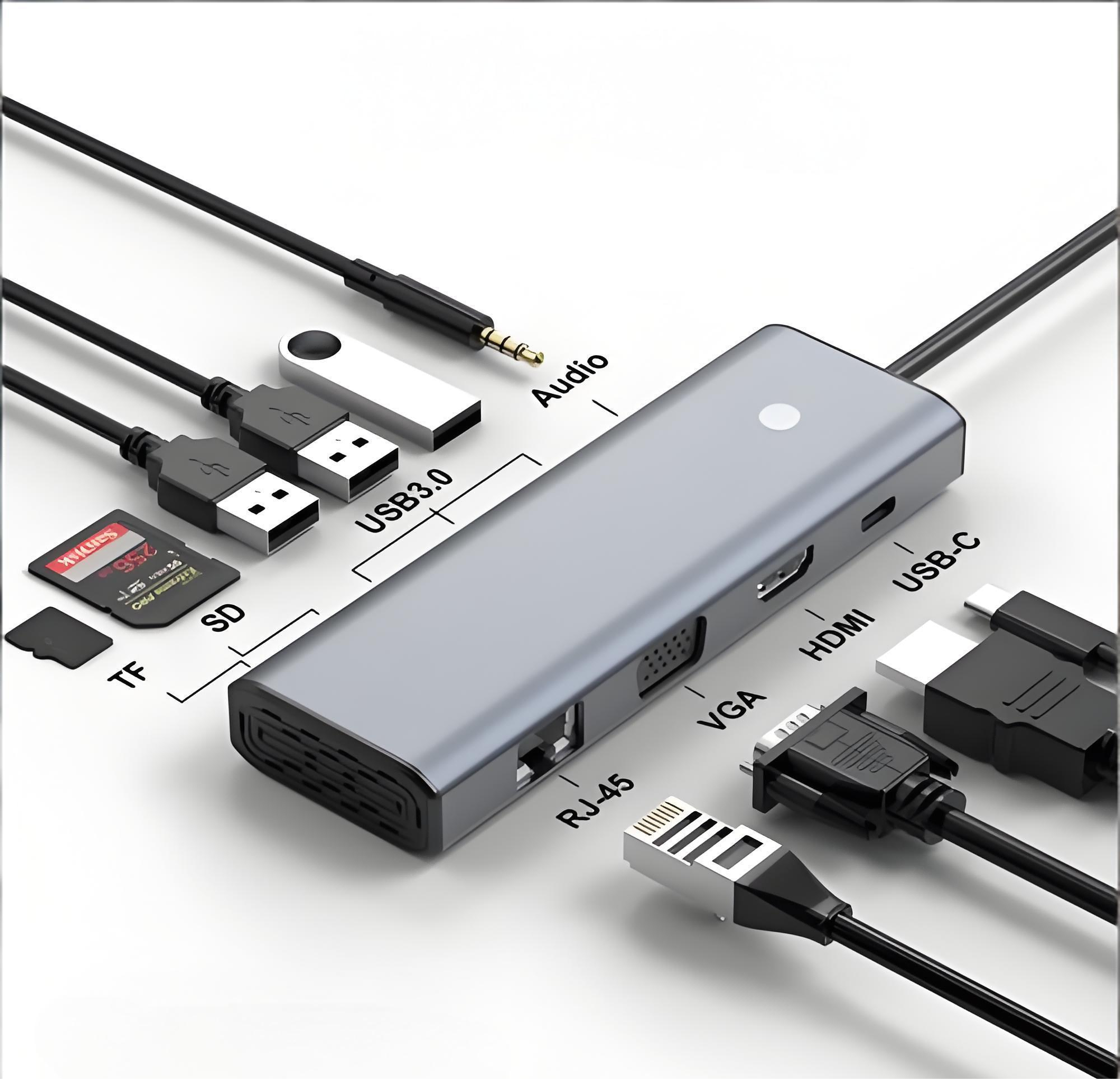

一、USB 3.0实际包含哪些线路？

用户常说的USB 3.0，在USB-IF后续命名中对应5 Gbps级的SuperSpeed USB能力。一个USB 3.x接口不仅包含高速SuperSpeed差分对，还可能包含USB 2.0 D+/D-、VBUS、地和控制相关线路。不同线路的速率、电压和能量不同，不应共用同一选型标准。

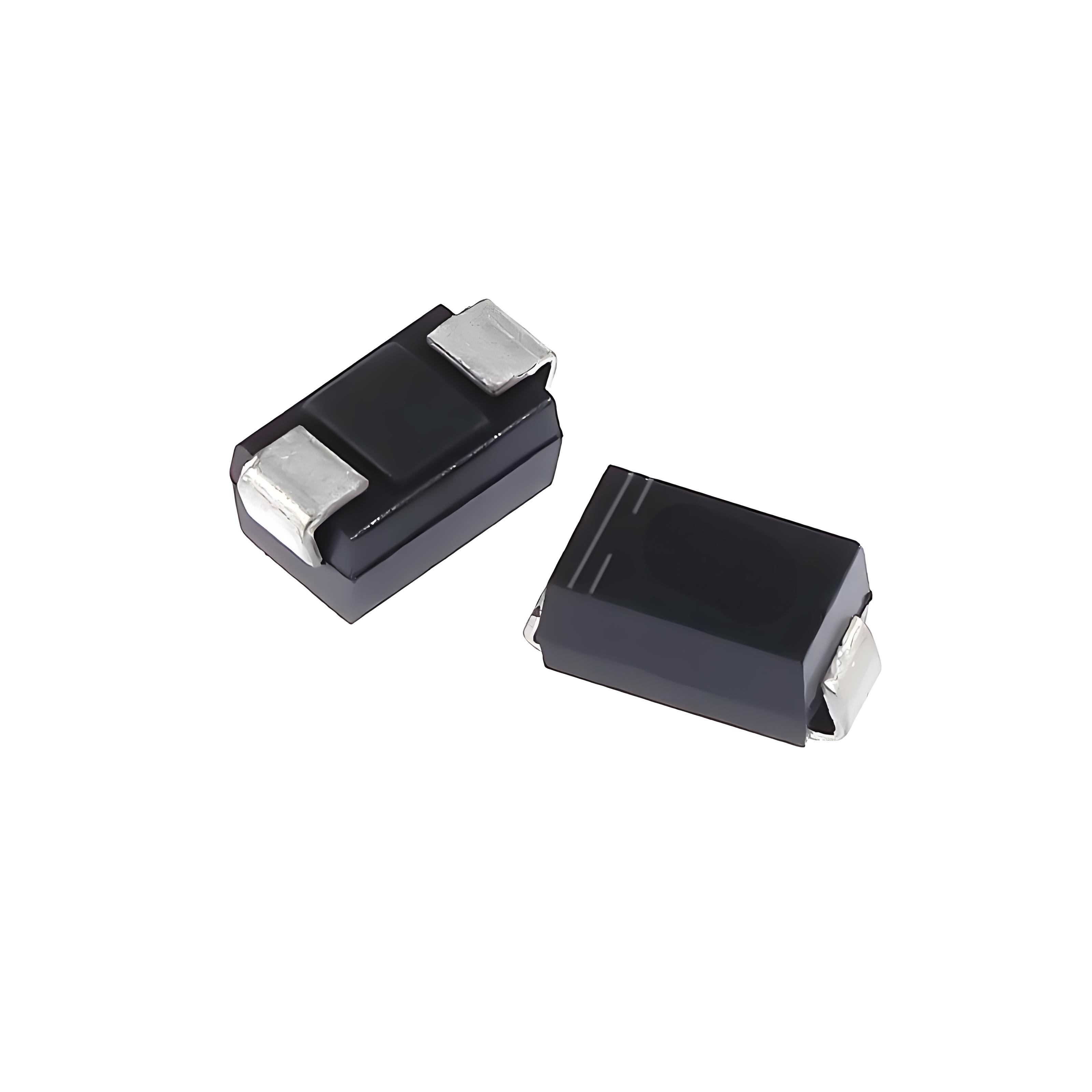

二、为什么USB 3.0需要低电容ESD？

USB 3.0的高速差分链路依赖受控阻抗和较大的信号带宽。ESD器件并联到线路后，其结电容、封装电感和焊盘寄生参数会形成额外负载。若参数过大或两路不一致，可能导致插入损耗增加、反射增强、共模转换和眼图收缩。

USB-IF官方USB 3.2资料将5 Gbps列为USB 3.2 Gen 1传输速率。对这类链路，保护器件必须与连接器、走线、过孔和芯片封装一起评估，不能只看单一Cj数字。

三、USB 3.0 ESD的参数筛选逻辑

四、离散器件与阵列器件如何选择？

单路离散ESD器件的优势是电容可以做得很低，摆放灵活；阵列器件可以一次保护多条线路，通道匹配和布线一致性通常更容易控制。选择时应结合可用板面积、差分对数量、接地端结构、器件S参数和PCB层叠。

· 信号裕量非常紧张、需要最小Cj时，可优先评估单路超低容器件。

· 多对高速线集中在连接器附近时，可评估低容阵列以缩短路径并改善匹配。

· 无论单路还是阵列，都应采用推荐焊盘并控制差分对对称性。

五、ASIM USB 3.0候选型号

候选表用于建立样品评估清单，不等同于直接替换。应根据PHY、连接器、走线长度和认证目标选择最终型号。

六、USB 3.0 ESD的PCB布局要点

1. 器件放在连接器附近，使静电脉冲先经过ESD器件再进入主板。

2. 高速差分线采用直通式走线，避免从主线拉出长支路连接保护器件。
3. 两条差分线的焊盘、过孔、拐角和器件路径保持对称。
4. 器件接地端使用短、宽路径和紧邻地过孔，避免细长回流。
5. 连接器外壳与机壳地、数字地的连接策略要与整机结构和EMC方案一致。
6. 保护后重新检查差分阻抗，并完成眼图、插损、回损和误码验证。

七、USB 3.0接口测试建议

八、常见错误

· 把USB 2.0与SuperSpeed线路使用同一电容等级，而不做信号完整性验证。

· ESD器件离连接器太远，或使用长支路连接。

· 差分对两路器件方向、焊盘和过孔不对称。

· 只做静电测试，不做眼图和长时间传输测试。

· 将VBUS保护器件直接用于高速差分线。

常见问题

USB 3.0 ESD电容必须低于0.5 pF吗？

0.5 pF以内是常用初筛范围，不是绝对门槛。最终可接受电容取决于器件S参数、PCB布局、通道损耗和PHY裕量，必须通过眼图或合规测试确认。

USB 3.0可以使用单路ESD吗？

可以。单路器件可获得较低Cj，但需要更严格地控制两路差分线的布局和寄生参数一致性。

ESD测试通过为什么USB仍会掉线？

可能是残余电压触发PHY复位、共模干扰耦合到时钟或电源，也可能是保护器件和布局使链路裕量不足。应同步观察电源、复位和数据波形。
