HDMI2.1接口如何选ESD器件？

HDMI 2.1高速通道最高支持48 Gbps级系统带宽，ESD器件应优先选择超低结电容、低寄生封装和通道匹配好的产品；高速TMDS/FRL通道、DDC/CEC/HPD控制线和5V电源脚需要分别选型。器件靠近连接器、差分路径对称、接地低电感，并通过S参数、眼图、功能和系统级ESD测试确认。

一、HDMI 2.1为什么对ESD器件更敏感？

HDMI 2.1引入更高带宽的传输能力。HDMI Licensing Administrator官方资料显示，HDMI 2.1系统配置可支持最高48 Gbps带宽。高速链路裕量越紧，ESD器件的结电容、封装电感、焊盘和支路对插入损耗、反射和差分不平衡的影响越明显。

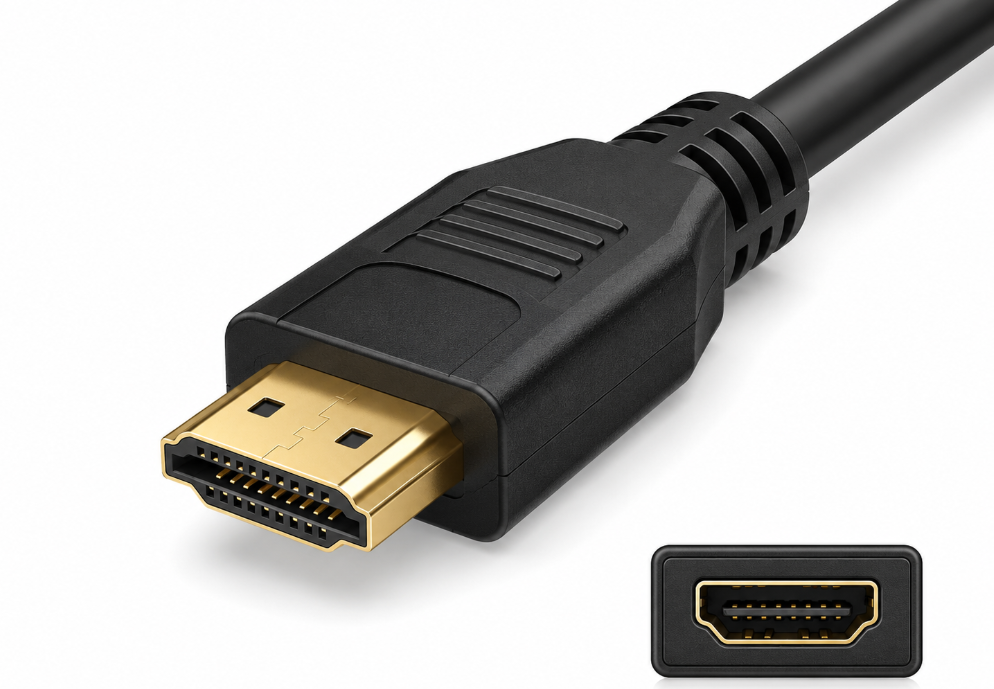

HDMI连接器容易被人体接触和线缆插拔，因此需要接口级静电保护。设计目标不是单纯“通过ESD”，而是在保护PHY的同时保留足够信号完整性裕量。

二、HDMI接口需要分组保护

三、高速通道的ESD参数如何筛选？

1. 结电容越低，链路设计越容易留出裕量

HDMI 2.1高速通道应从超低容器件开始筛选。工程上可优先评估0.1～0.3 pF级单路器件或低容阵列，但不能仅凭Cj下结论，必须检查器件S参数和目标速率下的插损、回损。

2. 阵列器件要关注通道一致性

多通道阵列可以缩短布局、改善通道间一致性，但封装内部结构和公共接地端也会影响高频表现。应结合参考设计确定器件方向，避免跨越差分对或形成不对称支路。

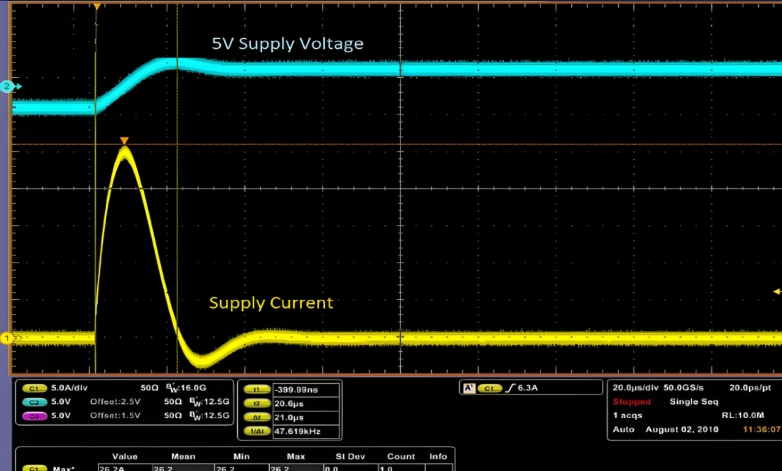

3. VRWM和钳位电压必须与具体引脚匹配

HDMI不同引脚的正常电压和逻辑容限不同。高速通道、DDC、CEC、HPD和5V脚不能只用同一个VRWM和VC标准。选型前应按PHY和系统原理图逐条确认。

四、ASIM HDMI ESD候选型号

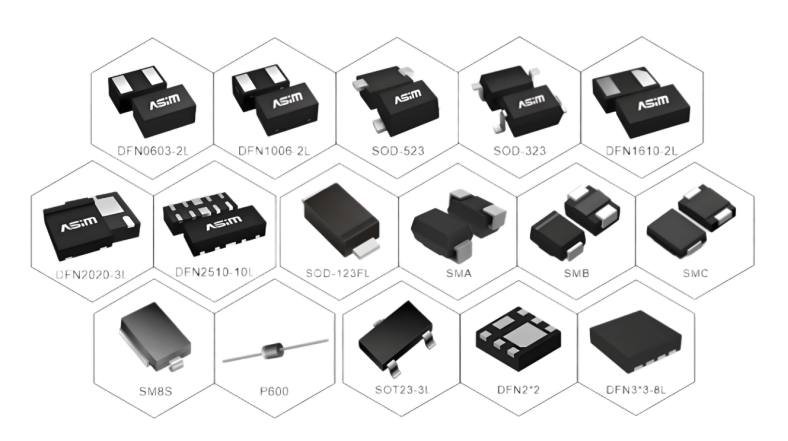

ASIM分立器件目录将DFN2510-10L低容阵列列为HDMI/DVI等高速接口的应用方向。以下型号可作为样品评估候选，最终需按具体PHY与最新规格书复核。

高速TMDS/FRL通道通常优先更低Cj产品；DDC、CEC、HPD和5V脚应根据实际电压与功能单独选择，不能仅按接口名称套用型号。

五、HDMI 2.1 ESD布局要点

1. 保护器件靠近HDMI连接器放置，减少静电进入板内的路径。

2. 高速差分通道采用直通布局，不从主线拉出长支路。
3. 同一差分对的焊盘、走线长度、过孔和参考平面保持对称。
4. 优先减少高速线过孔；必须换层时，两条线采用相同结构并补充回流过孔。
5. ESD接地端就近连接低阻抗参考地；连接器外壳静电回流优先按机壳地策略处理。
6. 5V、DDC、CEC和HPD远离高速差分对，避免静电泄放电流耦合进高速通道。

六、HDMI 2.1验证项目

七、常见错误

· 仍按HDMI 1.x经验选用较大电容器件，却没有评估HDMI 2.1链路裕量。

· 把所有HDMI引脚使用同一ESD型号，忽略5V与控制线差异。

· 阵列器件方向错误，导致差分路径交叉或不对称。

· ESD接地路径绕行，静电电流经过数字地核心区域。

· 只测试静电不黑屏，没有验证高分辨率、高刷新率和不同线缆组合。

常见问题

HDMI 2.1 ESD必须使用阵列吗？

不必须。阵列便于多通道匹配和紧凑布局，单路超低容器件可能提供更低Cj。应根据板空间、S参数和实测眼图选择。

0.5 pF可以用于HDMI 2.1吗？

不能只凭0.5 pF判断。需要结合器件S参数、封装、PCB通道损耗和PHY均衡能力验证。链路裕量紧张时，通常优先评估更低Cj器件。

HDMI外壳静电应该接数字地吗？

应根据整机机壳、屏蔽和接地架构决定。核心原则是让静电电流通过低阻抗路径快速回流，并尽量避免穿过敏感数字电路区域。
