LIN总线转工业以太网接口卡ESD静电整改案例

一、案例概述

本案例针对LIN总线转工业以太网接口卡静电放电（ESD）测试异常问题进行专项整改分析。产品在标准接触静电放电6KV测试过程中，出现两类典型EMC静电故障：金属外壳放电时设备瞬时通信断联、测试结束可自恢复；设备通讯信号线放电导致网口LED指示灯异常且故障不可逆。为解决设备ESD抗干扰能力不足问题，结合硬件电路、PCB接地、器件防护、结构绝缘多维度制定整改方案，通过匹配专用ESD防护器件、接地优化、绝缘隔离等措施，彻底解决静电测试失效问题，保障产品满足工业设备ESD防护标准。

二、故障现象详细描述

本次测试依据工业电子设备ESD静电测试规范，对LIN总线转工业以A太网接口卡开展6KV接触放电测试，实测出现两类差异化故障现象，具体如下：

1、金属外壳端6KV接触放电故障：对设备金属外壳进行静电接触放电测试过程中，设备以太网及LIN总线通信瞬时断联，数据传输中断、链路失效。停止静电测试、消除放电干扰后，设备无需断电重启、无需人工干预，可自行恢复正常通信工作状态，属于瞬时、可自愈的功能性干扰故障。

2、通讯信号线6KV接触放电故障：对设备通讯信号线区域施加6KV接触静电放电时，网口工作LED指示灯立即出现显示异常，表现为指示灯常亮、熄灭、无规律闪烁，无法跟随网络连接状态、数据传输状态正常变化。测试结束后，指示灯异常状态持续存在，设备无法自行修复，属于不可逆硬件防护失效导致的永久性故障。

三、故障根因分析

（一）金属外壳静电引发通信瞬时断联根因

设备金属外壳为结构屏蔽件，原生设计中主板GND与金属外壳无可靠低阻抗泄放路径，仅依靠悬空或微弱耦合接地。在6KV高压静电接触放电瞬间，外壳聚集大量静电电荷无法快速泄放，形成瞬时高压干扰电场，耦合至主板核心电路、LIN总线收发电路及以太网物理层电路。

瞬时静电干扰会导致总线信号、以太网信号波形畸变，芯片工作阈值短暂偏移，造成通信链路临时断开。由于无硬件实质性损伤，静电电荷消散后电路工作参数恢复正常，因此设备可自动恢复通信，形成可自愈的断联故障。同时，原生网口金属屏蔽壳与外壳未做绝缘处理，静电会通过网口屏蔽层串入信号电路，加剧通信干扰。

（二）通讯信号线LED指示灯永久异常根因

设备原生电路防护设计存在缺失，LIN总线通讯接口、网口指示灯电路无专用ESD防护器件。通讯信号线属于对外敏感信号端口，静电测试时，6KV瞬时高压脉冲可直接沿信号线侵入主控IO口、网口LED驱动电路。

高压静电脉冲无法被吸收泄放，直接击穿、损伤LED驱动外围电路及端口微弱器件，造成指示灯驱动回路失效，无法正常响应网络状态信号。该损伤属于硬件不可逆损伤，因此测试后指示灯故障无法自行恢复，永久异常。

四、针对性整改措施

结合故障根因，本次整改从端口ESD防护、接地泄放优化、结构绝缘隔离三个维度落地整改，所有措施均匹配工业设备硬件量产标准，具体整改方案如下：

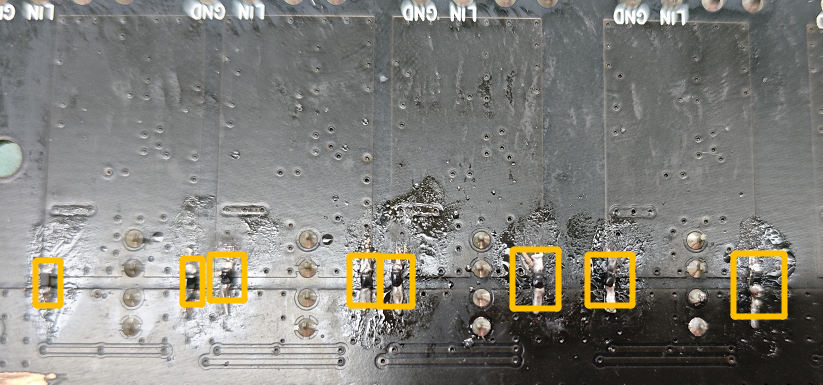

（一）LIN总线接口静电防护整改

针对四路LIN总线通讯接口静电抗扰度不足问题，对每一路LIN总线分地两端进行防护补强：每路接口分地位置双向搭接10μF滤波电容与阿赛姆ESD5A150TA静电保护管。10μF电容可有效滤除静电带来的高频干扰脉冲，平滑电压波动；ESD5A150TA专用ESD管可快速钳位瞬时高压，将静电电荷快速泄放至地，保护LIN总线收发芯片及信号线路，避免静电干扰导致的总线通信异常。

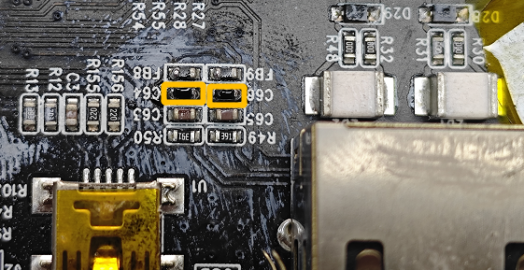

（二）网口指示灯电路ESD防护整改

针对网口LED指示灯不可逆损坏问题，在网口指示灯电路位置新增阿赛姆ESD3V3D150TA低压专用ESD防护管。该器件适配网口3.3V低压驱动电路，可精准吸收信号线及灯控回路的6KV静电脉冲，钳位电路电压在安全阈值内，杜绝高压静电击穿LED驱动电路、主控IO端口，彻底解决指示灯静电损坏、显示异常问题。

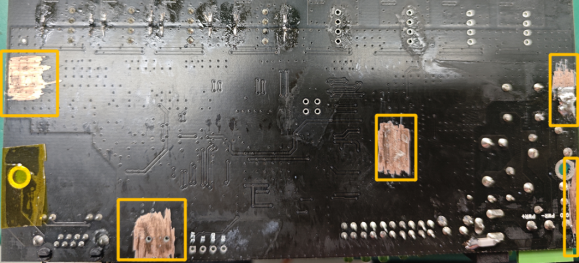

（三）主板与金属外壳接地优化

优化整机静电泄放路径，在主板GND露铜区域加装导电海绵，通过导电海绵实现主板公共地与设备金属外壳的可靠导通连接。该方式可大幅降低接地阻抗，为外壳静电提供快速泄放通道，避免静电电荷聚集形成干扰电场，从根源解决外壳静电导致的通信瞬时断联问题，提升整机接地稳定性和静电泄放效率。

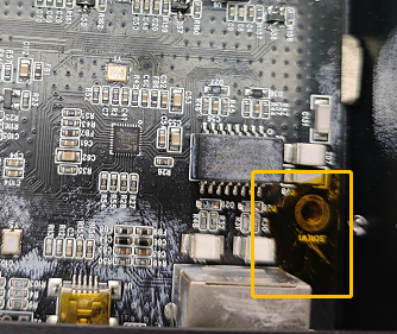

（四）网口金属屏蔽层绝缘整改

对网口金属屏蔽壳AGND区域与设备金属外壳进行绝缘隔离处理。规避网口金属屏蔽层直接耦合外壳静电，防止外壳静电通过网口屏蔽层串入以太网信号电路，避免静电干扰网口通信及指示灯电路，隔绝静电串扰路径，完善整机ESD防护体系。

五、整改后测试验证

整改工作全部完成后，按照原测试标准，对设备金属外壳、通讯信号线区域重复开展6KV接触放电测试，进行多轮次可靠性验证：

1、金属外壳端测试：多次连续进行6KV接触静电放电，设备LIN总线、工业以太网通信全程稳定，无瞬时断联、数据丢包、链路抖动问题，测试过程及测试结束后设备工作状态正常，彻底解决自愈式通信故障。

2、通讯信号线测试：对通讯信号线、网口区域持续施加6KV静电放电，网口LED指示灯状态显示精准正常，可实时匹配网络连接、数据传输A状态，无乱闪、常亮、熄灭等异常，无永久性故障复发。

整机多轮重复性测试、极限测试均通过，设备ESD抗干扰性能完全满足工业设备测试标准，所有故障问题彻底闭环解决。

六、案例总结与优化启示

本次LIN总线转工业以太网接口卡ESD故障，核心源于敏感端口无专用ESD防护、整机接地泄放路径缺失、金属结构无绝缘隔离三大设计缺陷。其中外壳接地不良引发静电聚集干扰，导致临时通信断联；信号端口无防护器件，高压静电击穿弱电电路，造成指示灯永久性损坏。

本次整改通过“端口器件防护+接地路径优化+结构绝缘隔离”的组合方案，精准解决两类典型ESD故障，整改器件常规、工艺简单、成本可控，适合量产落地。同时为同类工业总线转换接口设备的EMC设计提供参考：工业对外信号端口必须按需匹配对应电压等级的ESD防护器件与滤波电容；金属结构件需设计可靠的静电泄放地，同时做好信号屏蔽层与整机外壳的绝缘隔离，规避静电串扰风险，从设计源头提升设备静电抗扰能力。
