浪涌测试失败怎么整改？
2026.06.29 00:00:00
1
浪涌测试失败，通常不是单一器件问题，而是TVS选型、接地路径、接口布局、电源阻抗、保护器件位置和被保护芯片耐压共同作用的结果。整改时应先确认测试波形、等级、耦合方式和失效现象，再围绕“泄放路径短、钳位电压低、功率余量足、地回路可靠”四个方向处理。
一、浪涌测试失败先看哪些信息？

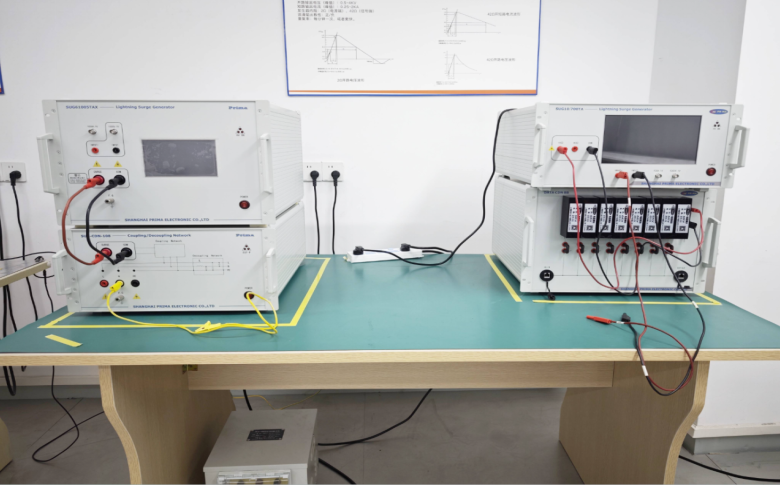

浪涌测试也称Surge测试，常用于评估电源端口、通信端口或外部接口在雷击感应、电网扰动和大能量瞬态冲击下的抗扰能力。测试失败后，不建议直接更换更大功率的TVS管，而应先把测试条件和失效位置记录清楚。
需要确认的基础信息包括：测试标准、浪涌波形、测试等级、正负极性、共模或差模注入、耦合位置、样机工作状态、失效是复位、死机、通信异常还是器件损坏。只有这些信息明确后，TVS管、共模电感、保险丝、压敏电阻、气体放电管和PCB布局的整改方向才会准确。
二、常见失效现象与整改方向
| 失效现象 | 常见原因 | 优先检查项 |
|---|---|---|
| 样机复位或死机 | 钳位电压过高、电源瞬断、地弹噪声 | TVS位置、电源滤波、地回流路径 |
| 接口芯片损坏 | 后级芯片耐压低，保护器件响应或功率不足 | VC、IPP、器件位置、串联阻抗 |
| 通信异常但器件未损坏 | 共模干扰、差模干扰、接口滤波不足 | 共模电感、终端匹配、信号完整性 |
| TVS发热或击穿短路 | 功率余量不足或正常工作电压选低 | VRWM、封装功率、浪涌等级 |
三、TVS管选型要看哪些参数？
TVS管是浪涌整改中最常用的瞬态抑制器件。选型时不能只看“功率越大越好”，而要把工作电压、击穿电压、钳位电压、峰值脉冲电流和封装散热能力一起评估。
反向工作电压VRWM应高于电路正常最高工作电压，避免TVS在正常工作时漏电影响系统。击穿电压VBR决定TVS开始进入保护区间的范围。钳位电压VC必须低于后级芯片、MOS、电源管理器件或接口芯片可以承受的瞬态电压。峰值脉冲电流IPP和峰值功率则决定TVS能否承受对应等级的浪涌能量。
四、浪涌整改的推荐流程
第一步：确认测试条件，包括标准、波形、等级、注入方式和失效极性。
第二步：定位失效端口，区分是电源损坏、芯片损坏、通信异常还是软件复位。
第三步：核对TVS的VRWM、VBR、VC、IPP和封装功率，确认是否与浪涌等级匹配。
第四步：检查TVS到接口、TVS到地、接口到后级芯片的PCB路径，优先缩短泄放路径。
第五步：必要时增加串联阻抗、共模电感、磁珠、保险丝或前级防护器件。
第六步：完成整改后复测正负极性、共模和差模条件，记录波形和失效边界。
五、PCB布局为什么会影响浪涌结果？
浪涌电流上升速度快，PCB走线寄生电感会显著抬高实际钳位电压。TVS即使参数合适，如果距离接口太远、接地路径过长、过孔数量不足或回流路径绕远，也可能导致后级芯片承受过高残压。
整改时应优先把TVS放在接口或连接器附近，浪涌电流应先进入TVS再进入后级电路。TVS到保护地或系统地的路径要短而宽，必要时使用多过孔并联。对于电源口，保护器件、滤波电容和后级DC-DC之间应形成清晰的能量分流路径。
六、不同接口的浪涌整改重点
| 接口类型 | 整改重点 | 常用器件方向 |
|---|---|---|
| 12V/24V电源口 | 承受大能量浪涌，控制后级残压 | SMB、SMC、SM8S、P600等TVS |
| CAN/CAN FD接口 | 兼顾浪涌、ESD和通信波形 | 车载TVS、共模电感、终端匹配 |
| RJ45/PoE接口 | 共模浪涌和差模浪涌均需评估 | TVS阵列、共模电感、隔离器件 |
| 外部按键和低速IO | 静电与小浪涌优先 | ESD二极管、小功率TVS |
七、阿赛姆可提供哪些支持？
阿赛姆可围绕电源端口、通信端口和外部接口提供TVS、ESD、共模电感、磁珠及相关EMC器件选型支持，并结合ESD、Surge、EFT、传导和辐射测试经验，协助客户分析浪涌测试失败原因。
对于已经出现测试失败的项目，建议提供原理图、PCB局部截图、测试报告、失效现象、端口类型、工作电压和接口速率。工程师可根据实际电路判断是器件规格不足、位置不合理、地路径问题，还是系统耐压裕量不足。
八、常见问题
问：浪涌测试失败一定要换更大功率TVS吗？
答：不一定。大功率TVS只能提高能量承受能力，不能自动解决布局电感、地回路和后级耐压不足的问题。
问：TVS应该放在接口附近还是芯片附近？
答：多数外部接口应优先靠近连接器放置，让浪涌电流在进入板内前先被泄放。
问：为什么同一个TVS换板后测试结果不同？
答：PCB走线、接地、过孔和回流路径会影响实际钳位效果，因此相同器件在不同布局下结果可能不同。
