静电测试不通过时,应先确认失效端口、放电方式、放电等级和失效现象,再从保护器件、泄放路径、接地、PCB布局、外壳结构和软件恢复机制六个方面整改。最常见的问题不是没有加ESD器件,而是ESD器件位置太远、钳位电压不合适、接地阻抗太高或静电电流经过了敏感芯片。


一、静电测试失败的典型表现

静电放电测试失败并不只有“器件烧毁”一种结果。产品可能出现重启、死机、通信中断、屏幕闪烁、按键失灵、音频噪声、数据丢失或功能异常恢复慢等问题。整改时必须先记录具体失效现象,而不是直接更换更大规格的ESD器件。

失败表现可能原因优先检查点
产品重启或死机静电耦合到电源、复位或MCU敏感脚电源TVS、复位线ESD、地回路和软件看门狗。
通信中断接口保护不足或信号被过度钳位接口ESD位置、结电容、差分走线对称性。
器件损坏钳位电压过高或泄放路径经过芯片TVS/ESD参数、接地阻抗和端口布局。
显示闪烁/触摸异常静电耦合到MIPI、触摸或屏线低电容ESD、屏蔽、接地和FPC走线。
测试后自动恢复慢瞬态干扰触发系统异常状态硬件滤波、软件恢复和复位策略。

二、整改第一步:复现并定位问题

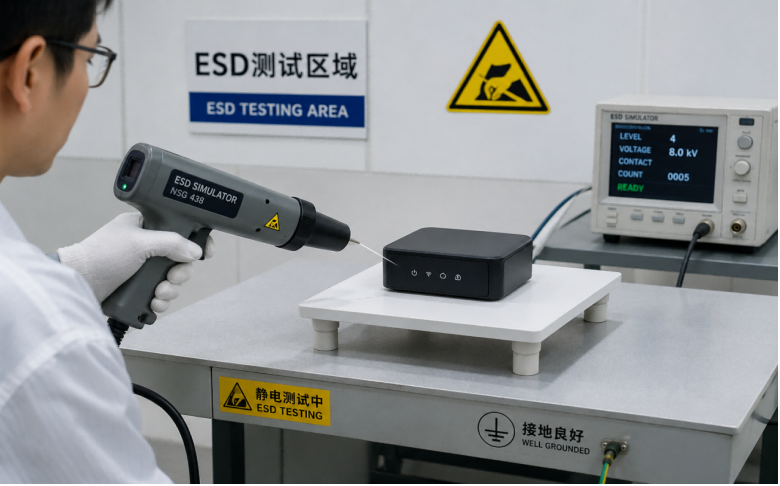

  1. 记录测试标准、接触放电或空气放电、放电电压、放电点和样机状态。

  2. 确认失效是损坏型、功能异常型、通信异常型还是可恢复型。

  3. 用示波器或日志观察电源、复位、通信线和关键芯片状态。

  4. 判断静电入口:连接器、按键、外壳缝隙、屏幕、FPC、USB或电源口。

  5. 根据失效入口逐一检查器件位置、接地路径和敏感线走向。

三、常见整改手段

整改方向具体做法注意事项
更换ESD器件选择更低钳位电压、更合适结电容和更高IPP的器件高速线不能盲目增大电容,避免影响信号质量。
优化器件位置将ESD器件靠近连接器或放电入口越靠近入口,越能避免静电进入板内。
缩短泄放路径TVS到地路径短、宽、低阻抗细长地线会使钳位效果变差。
改善接地区分信号地、保护地、机壳地连接方式避免静电电流流经敏感芯片地。
增加滤波在电源、复位、按键和低速信号上增加RC、磁珠或滤波网络滤波参数需兼顾正常功能响应。
结构整改优化外壳缝隙、屏蔽、导电泡棉和接地弹片结构泄放路径常决定空气放电表现。
软件容错增加异常检测、通信重连和看门狗恢复软件不能代替硬件保护,但能提升系统恢复能力。

四、ESD器件选型重点

参数为什么重要选型建议
VRWM决定正常工作时是否误导通应高于接口正常信号电压。
VC决定浪涌时后级承受的残余电压应低于芯片可承受电压。
CJ影响高速信号完整性USB、HDMI、MIPI等高速接口需选择低电容ESD。
IPP反映脉冲承受能力测试等级高或端口暴露度高时需更高IPP。
封装影响布局距离和寄生参数越靠近接口越好,封装应便于短路径接地。
通道数影响多线保护一致性差分线和阵列保护应关注通道匹配。

五、不同接口的整改重点

接口/位置整改重点器件方向
USB/Type-C低电容、靠近接口、VBUS单独保护低电容ESD阵列 + 电源TVS。
HDMI/MIPI极低结电容和差分对称超低电容ESD阵列。
按键/复位防止静电触发误复位小封装ESD + RC滤波。
电源输入防止静电和浪涌耦合到系统电源TVS + 滤波 + 低阻抗地。
外壳/屏蔽件建立优先泄放路径导电泡棉、接地弹片、机壳地设计。

六、阿赛姆整改支持方向

阿赛姆资料中展示了ESD静电测试实验室以及ESD、TVS、EMI滤波等产品能力。针对静电测试不通过的项目,可从端口保护器件选型、PCB泄放路径、接口防护方案和实验室复测验证几个环节进行闭环整改。

七、核心结论

静电测试不通过的核心整改逻辑是先定位静电入口,再控制泄放路径,最后验证保护器件参数。ESD器件靠近接口、钳位电压匹配后级耐压、低阻抗接地和结构泄放路径,是静电整改成功的关键。

八、常见问题FAQ

问题回答
加了ESD器件为什么还不过?常见原因是器件离接口太远、地路径过长、VC过高或静电电流仍经过敏感芯片。
静电整改是否只需要换更大器件?不是。更大器件可能带来更高寄生电容和布局问题,必须按端口和信号速率选择。
空气放电比接触放电更难整改吗?很多产品是这样,因为空气放电路径不稳定,更依赖结构缝隙、机壳地和屏蔽设计。
软件能解决ESD问题吗?软件可以提升恢复能力,但不能替代硬件泄放和保护器件。
