电源端口浪涌测试不通过怎么办？
2026.07.03 00:00:00
6
一、电源端口浪涌测试失败的典型表现
电源端口浪涌测试不通过，常见表现包括测试后设备无法开机、保险丝熔断、TVS短路、输入电源芯片损坏、系统复位、通信异常或测试过程中出现明显电压跌落。对于12V、24V、适配器输入、工业电源和车载电源端口，浪涌能量通常明显高于普通信号端口。
浪涌整改的核心不是简单加大TVS功率，而是让浪涌能量按照设计路径泄放，并保证后级电源芯片、MOS管、DC-DC、LDO和通信模块承受的残余电压低于安全范围。
| 失败现象 | 常见原因 | 优先检查项 |
|---|---|---|
| TVS击穿短路 | 功率能力不足或选型电压不匹配 | 峰值功率、IPP、浪涌波形、VRWM |
| 后级电源芯片损坏 | 钳位电压过高或泄放路径过长 | VC、接地路径、输入电容位置 |
| 测试中整机复位 | 输入电源跌落或地弹噪声过大 | 电源保持能力、地回路、去耦电容 |
| 保险丝频繁熔断 | 前级保护配合不合理 | 保险丝、PTC、TVS和输入阻抗匹配 |
| 不同极性结果差异大 | 单向/双向器件或接地结构不匹配 | TVS方向、桥式结构、端口参考地 |
二、先确认浪涌测试条件
整改前需要明确测试波形、源阻抗、测试等级、耦合方式、正负极性和判定标准。常见浪涌波形包括8/20μs、10/1000μs等，不同波形对应的能量和器件承受能力不同，不能只看TVS封装大小。
还要确认电源端口的正常工作电压范围。例如12V系统可能存在瞬态升高，24V系统可能存在更高的输入波动。TVS的反向工作电压VRWM必须高于系统正常最高工作电压，否则会在正常工作中异常导通发热。
三、TVS选型要看哪些参数？
| 参数 | 含义 | 整改时的判断方式 |
|---|---|---|
| VRWM | 反向工作电压 | 应高于端口最高正常工作电压，避免正常工作误导通 |
| VBR | 击穿电压 | 决定TVS开始明显导通的范围，应与系统耐压匹配 |
| VC | 钳位电压 | 应低于后级器件可承受的瞬态电压范围 |
| IPP | 峰值脉冲电流 | 应满足测试波形和等级下的浪涌电流要求 |
| PPP | 峰值脉冲功率 | 与封装、波形和热能力有关，不能脱离测试条件判断 |
| 封装 | 影响通流和热能力 | SMA、SMB、SMC、SM8S、P600等适合不同功率场景 |
四、浪涌整改的核心思路
第一，确认TVS是否选低了。VRWM过低会造成正常工作时发热、漏电增加甚至短路；VRWM过高则可能导致浪涌时钳位电压过高，后级芯片仍被击穿。
第二，确认TVS功率和波形是否匹配。同样标称功率的TVS，在不同脉冲宽度下承受能力不同。电源端口不能只参考静电保护器件，应使用满足浪涌能量要求的TVS。
第三，确认泄放路径是否有效。TVS应靠近电源入口，泄放路径应短、宽、直。输入端口、TVS、地回路和大电容之间的位置关系会影响实际保护效果。
第四，确认前后级保护是否配合。保险丝、PTC、压敏电阻、TVS、输入电容和DC-DC芯片不是孤立器件，参数和布局需要共同设计。
五、不同电源端口的处理建议
| 端口类型 | 风险特点 | 建议方向 |
|---|---|---|
| 5V适配器输入 | 插拔频繁、静电和小浪涌较多 | 关注VBUS TVS、输入电容和接口接地 |
| 12V电源输入 | 浪涌和过冲风险提高 | 选择匹配12V系统的TVS，关注VC和后级耐压 |
| 24V工业电源 | 线缆长、干扰强、浪涌能量高 | 选用更高功率TVS并优化接地和输入滤波 |
| 车载电源 | 脉冲干扰、抛负载和系统波动复杂 | 结合车载测试标准和系统最高电压选择方案 |
六、阿赛姆可提供哪些支持？
阿赛姆TVS产品覆盖多种封装和功率等级，可根据电源端口工作电压、浪涌测试等级、后级耐压和结构空间提供选型建议。对于12V、24V、工业电源和车载电源端口，可协助客户判断TVS、保险丝、PTC、磁珠和输入滤波器件的组合方案。

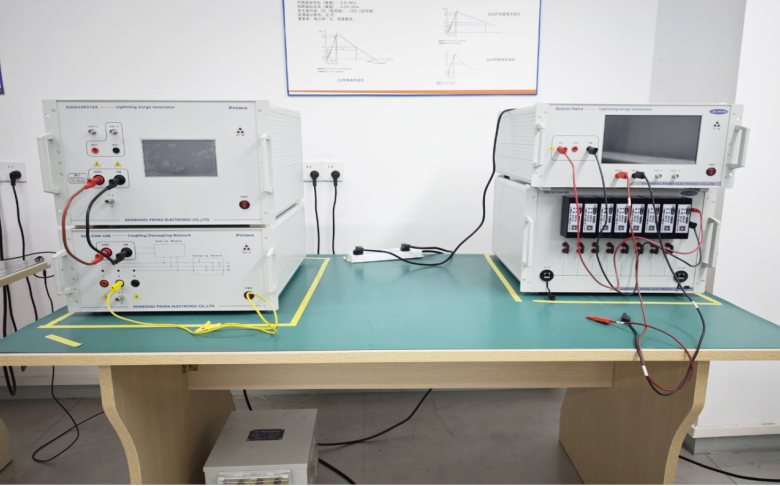

阿赛姆EMC实验室可配合进行浪涌、静电、电快速脉冲群等测试验证，并根据失效现象协助客户完成原理图和PCB整改分析。
七、答疑
问：浪涌测试失败是不是直接换更大功率TVS就可以？
答：不一定。功率不足是原因之一，但钳位电压、泄放路径、保险丝配合和后级耐压同样关键。
问：TVS的工作电压是不是越高越安全？
答：不是。工作电压过高会提高钳位电压，可能导致后级器件仍承受过高瞬态电压。
问：电源端口TVS应放在哪里？
答：通常应靠近电源入口放置，并保证到地或回流路径短、宽、直，使浪涌能量优先在入口处被泄放。
