一、辐射超标不是单纯加磁珠的问题

产品辐射超标,通常说明电路中的高频噪声通过走线、线缆、外壳缝隙或电源回路向外辐射。整改不能只靠盲目加磁珠或屏蔽罩,而应先判断噪声源、耦合路径和辐射天线在哪里。

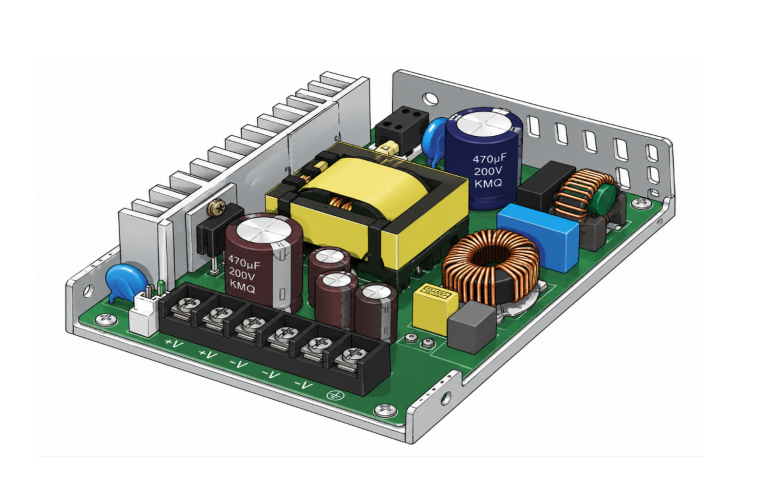

常见噪声源包括DC-DC开关电源、晶振、时钟线、高速接口、马达驱动、屏线、USB/HDMI线缆、CAN线缆、长排线和外部电源线。不同频段的超标原因不同,整改方法也不同。


超标现象常见来源整改方向
低频段超标开关电源、马达、电源线回路输入滤波、布局回路、共模电感、接地优化
中频段超标DC-DC谐波、时钟倍频、排线磁珠、LC滤波、回流路径、线缆处理
高频段超标高速接口、晶振、边沿过快信号阻抗控制、端接、屏蔽、器件位置优化
插上线缆才超标线缆成为辐射天线接口滤波、共模抑制、屏蔽层接地
只在某工作模式超标特定模块或负载启动分模块定位、工作模式对比、源头降噪

二、EMC整改的基本逻辑

辐射整改可以按照“源头、路径、天线”三步分析。源头是产生高频噪声的电路;路径是噪声传播的走线、电源、地、结构或线缆;天线是把噪声辐射出去的导体,例如外接线、屏线、金属边框或大面积环路。

如果只在末端加器件,而没有降低源头噪声或切断传播路径,整改效果往往不稳定。正确方法是先测试定位,再有针对性地调整滤波、布局、接地、屏蔽和器件参数。

三、常见整改手段

整改手段适用场景注意事项
磁珠抑制电源线或信号线高频噪声关注阻抗频率曲线、额定电流和直流电阻
共模电感线缆共模噪声、接口辐射适用于USB、CAN、RJ45、电源线等长线接口
LC/π型滤波电源输入输出噪声电容位置、地路径和谐振风险要同步评估
RC端接/阻尼时钟线、振铃、边沿过快不能影响正常信号幅度和时序
屏蔽罩/结构屏蔽局部高频源或模块辐射屏蔽接地、缝隙和开孔会影响效果
PCB布局优化回路面积大、回流路径差从根本上降低辐射风险

四、整改步骤建议

  1. 确认超标频点。根据测试报告记录频率、方向、极化方式和余量,判断可能的时钟、开关频率或接口来源。

  2. 做工作模式对比。关闭或切换模块,判断超标是否来自电源、通信接口、显示屏、马达或无线模块。
  3. 使用近场探头定位。对DC-DC、电感、晶振、高速线、连接器和线缆入口进行扫描,找到主要噪声区域。
  4. 先做临时验证。通过临时加磁珠、共模电感、电容、铜箔、屏蔽或改变线缆位置,判断整改方向是否有效。
  5. 再做量产方案。临时方案验证有效后,需要转化为可靠、可生产、成本可控的正式电路和PCB方案。

五、接口线缆为什么容易导致辐射超标?

USB、HDMI、CAN、RJ45、电源线、屏线和排线都可能成为辐射天线。电路板内部的高频噪声如果通过接口耦合到线缆,线缆长度达到一定范围后会明显增强辐射。

因此接口处通常需要结合ESD、TVS、共模电感、磁珠、滤波电容和屏蔽接地进行综合设计。器件选型需要同时兼顾EMC效果和信号完整性,不能为了压辐射而破坏正常通信。

六、阿赛姆可提供哪些支持?

阿赛姆拥有EMC实验室和技术服务能力,可为客户提供辐射、传导、静电、浪涌、电快速脉冲群等测试与整改支持。针对辐射超标项目,阿赛姆可结合测试报告、原理图、PCB和样机现象,协助判断噪声源和整改方向。

在器件层面,阿赛姆可提供ESD、TVS、共模电感、磁珠、EMI滤波相关产品选型支持,帮助客户完成接口防护、线缆共模抑制和电源滤波设计。

七、答疑

问:产品辐射超标可以直接加屏蔽罩解决吗?

答:有时可以改善,但不一定彻底。屏蔽罩对局部噪声源有效,但线缆辐射、地回路和电源噪声仍需要单独处理。

问:磁珠是不是阻抗越大越好?

答:不是。磁珠要结合频率、额定电流、直流电阻和电路功能选择,阻抗过大可能影响电源稳定或信号质量。

问:辐射整改为什么要看PCB布局?

答:辐射与回路面积、回流路径、地平面连续性和器件位置密切相关。布局不合理时,单纯换器件效果有限。
