HDMI接口加ESD后信号异常怎么办？
2026.07.06 00:00:00
3
一、为什么HDMI加ESD后会出现异常？

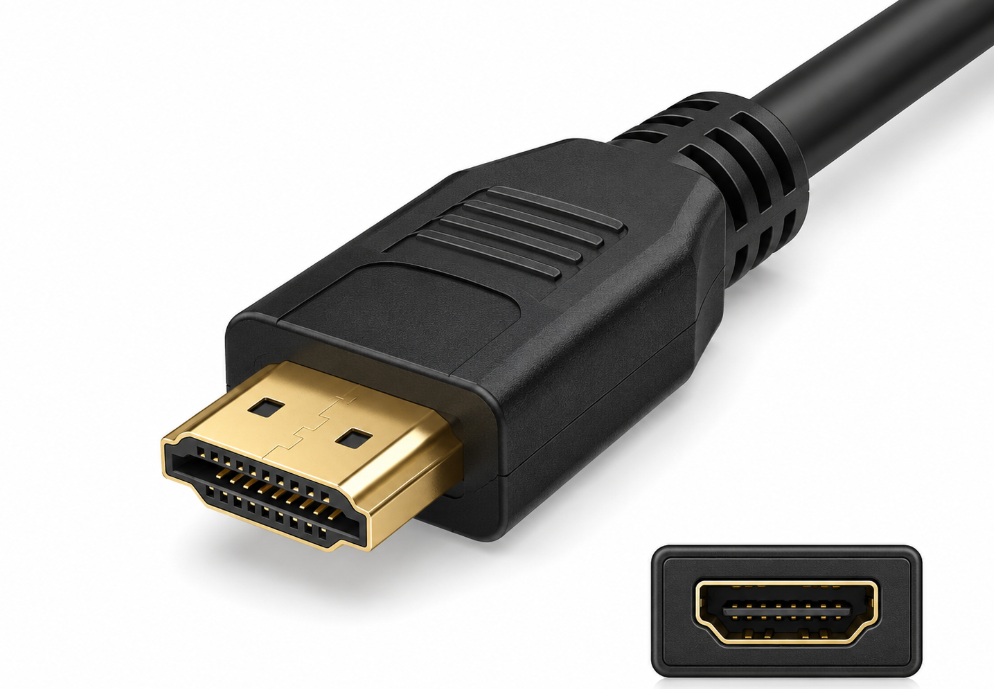

HDMI接口属于高速数字接口，对信号完整性非常敏感。如果ESD器件结电容过大、封装寄生参数不合适、PCB支路过长或布局不对称，可能导致插入损耗增加、阻抗不连续、眼图变差，进而出现黑屏、闪屏、无法识别高分辨率、HDCP异常或长线连接不稳定。
ESD保护器件的作用是保护接口免受静电冲击，但它同时也是挂接在高速信号线上的器件。选型和布局不合理时，保护器件会从“防护器件”变成“信号负载”。
| 异常表现 | 可能原因 | 重点检查方向 |
|---|---|---|
| 黑屏或无信号 | 高速差分线受影响或HPD/DDC异常 | ESD电容、布线、HPD/DDC保护 |
| 只能低分辨率显示 | 高频损耗过大 | 超低电容ESD、差分阻抗、线缆长度 |
| 画面闪烁 | 边沿失真或接触扰动 | ESD支路、连接器、地弹噪声 |
| HDCP认证失败 | DDC通信异常 | SCL/SDA保护器件和上拉电阻 |
| 眼图不通过 | 阻抗不连续或插入损耗过大 | 封装寄生、支路长度、参考地连续性 |
二、HDMI哪些线路需要分别处理？
HDMI接口通常包括TMDS高速差分线、DDC通信线、CEC、HPD、5V电源和外壳屏蔽。不同线路速率、电压和防护要求不同，不能全部使用同一种ESD器件。
| 线路 | 特点 | 防护重点 |
|---|---|---|
| TMDS高速差分线 | 速率高，对电容和阻抗敏感 | 选择超低电容ESD，保证差分对称和短支路 |
| DDC SCL/SDA | I2C通信，用于识别和HDCP | 选择匹配电压的ESD，避免影响上拉和通信 |
| CEC | 低速控制线 | 关注工作电压和静电保护能力 |
| HPD | 热插拔检测 | 防止静电导致误检测或接口识别异常 |
| 5V电源 | 为外部识别和接口电路供电 | 关注电源线TVS、过流和后级保护 |
| Shield外壳 | 空气放电和线缆屏蔽路径 | 结合结构地、系统地和屏蔽接地处理 |
三、先判断是器件问题还是布局问题
如果更换ESD型号后异常消失，通常说明原器件电容、封装寄生或钳位结构不适合高速线。如果同一器件在不同PCB上表现不同，则需要重点检查布局、差分阻抗、支路长度和参考地连续性。
HDMI高速线上的ESD阵列应尽量减少分支长度，差分对进出路径要对称，不能出现绕线、交叉、长Stub或大量过孔。保护器件周围的地参考要连续，避免高速回流路径被割裂。
四、整改方法
复核ESD结电容。HDMI高速差分线应优先选择超低电容ESD器件，避免增加高频损耗。
复核封装和阵列结构。多通道ESD阵列适合集中防护，但要确认引脚顺序和走线方向是否有利于直通布局。
缩短ESD支路。高速线到ESD器件的分支越短越好，避免形成明显阻抗不连续。
检查DDC、CEC、HPD和5V线路。黑屏或识别异常不一定是TMDS问题，也可能来自低速控制线或热插拔检测。
结合眼图和实际显示测试。高分辨率、长线缆、不同显示器和不同线材条件下都应验证稳定性。
五、阿赛姆可提供哪些支持？
阿赛姆可提供HDMI接口相关低电容ESD、ESD阵列、TVS及EMI滤波器件选型支持，并可根据HDMI版本、分辨率、线缆长度、PCB空间和测试等级提供方案建议。
当项目出现HDMI接口加ESD后黑屏、闪屏、眼图异常或静电测试失败时，建议同时提供原理图、PCB局部截图、ESD型号、线缆长度和测试现象。阿赛姆可协助客户判断是器件参数问题、布局问题还是接口综合防护问题。
六、答疑
问：HDMI高速线可以用普通ESD管吗？
答：不建议。HDMI高速差分线应优先选择低电容或超低电容ESD器件，并关注封装寄生参数和布局。
问：HDMI加ESD后黑屏一定是TMDS高速线问题吗？
答：不一定。DDC、HPD、CEC或5V线路异常也可能导致识别失败和黑屏，需要分线路排查。
问：ESD器件离HDMI连接器近会不会影响信号？
答：合理靠近连接器是必要的，但高速线应同时保证支路短、差分对称、阻抗连续和参考地完整。
