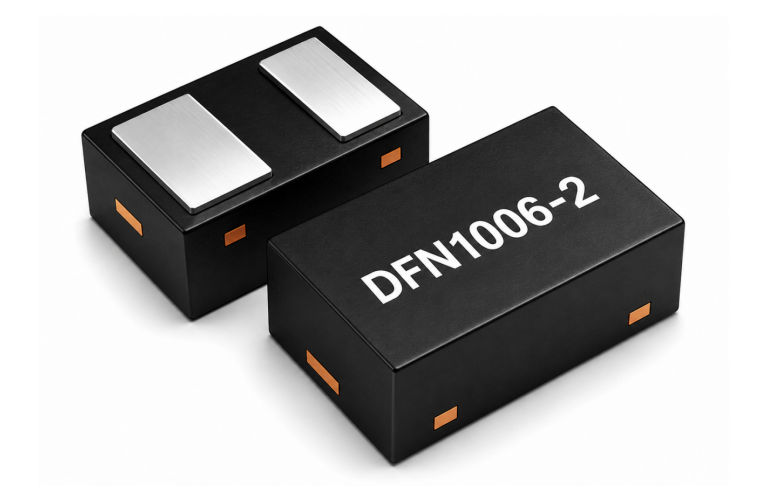

DFN1006封装ESD管有什么优势？

DFN1006封装ESD管的优势是体积小、寄生参数低、适合高密度PCB和高速接口附近布局。它常用于手机、耳机、平板、穿戴、Type-C、USB、MIPI等空间受限的产品，但选型时仍需结合工作电压、结电容、钳位电压和装配能力判断。

一、DFN1006适合什么设计需求

DFN1006属于小型贴片封装，适合连接器附近空间紧张、走线密集、对寄生参数敏感的接口保护。相比更大封装，它更便于靠近接口放置，减少支路长度。

在USB、MIPI、HDMI控制线、按键、SIM卡、传感器和可穿戴设备中，小封装ESD可以提升布局灵活性。

二、主要优势

第一是占板面积小，适合高密度设计；第二是寄生电感相对较低，有利于高速信号保护；第三是可放在更靠近接口的位置，提高静电泄放效率。

小封装并不等于万能。它的功率和散热能力有限，不能替代电源端大功率TVS。

三、选型注意事项

选DFN1006封装ESD时，要确认PCB工艺是否能稳定焊接小尺寸器件，焊盘设计是否符合推荐尺寸，贴片精度是否满足要求。

对于高速接口，应重点比较结电容和封装寄生参数；对于普通信号线，则重点看工作电压、钳位电压和测试等级。

四、阿赛姆产品覆盖

阿赛姆ESD产品线覆盖DFN1006-2L、DFN1006-3L等小型封装，可配合不同接口和信号线需求提供低容、普通电容及阵列保护方案。

常见问题

问：DFN1006可以用于电源浪涌保护吗？

答：通常不建议用于大能量电源浪涌，电源端应选择合适功率TVS。

问：DFN1006比SOD封装更适合高速接口吗？

答：在空间和寄生参数方面有优势，但仍要看具体型号的结电容和参数。

问：DFN1006对生产工艺有要求吗？

答：有，小封装对焊盘设计、贴片精度和焊接工艺要求更高。
