ESD5E001TA与ESD5D002SA怎么选？低电容与钳位参数对比

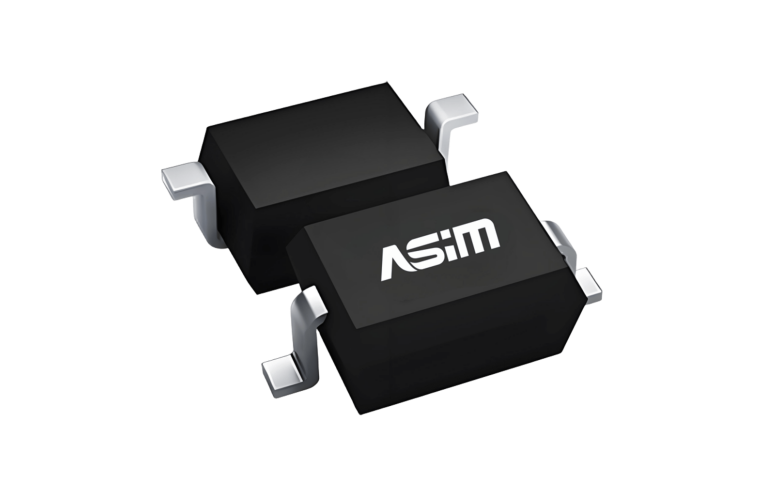

ESD5E001TA与ESD5D002SA同属5 V档双向ESD器件，却面向不同取舍。ESD5E001TA采用DFN0603-2L，典型Cj为0.08 pF，最大VC为18 V，对应IPP为2.5 A；ESD5D002SA采用SOD523，典型Cj为0.2 pF，最大VC为12 V，对应IPP为8 A。低电容和更低的规定钳位，不会同时由同一颗器件自动获得。

高速差分或对电容非常敏感的接口，先看ESD5E001TA这类超低Cj器件是否满足电压窗口；后级耐压紧、预期脉冲电流更高的低速接口，则应重点核对ESD5D002SA的12 V钳位条件与布局残压。两颗都不能脱离IPP和PCB直接判断。

参数差异怎样落到接口上

0.08 pF和0.2 pF都是典型值，且需结合测试频率、偏压和焊盘寄生理解。对高速通道，器件本体之外的支路、测试点和过孔可能比0.12 pF差异更早破坏眼图。对低速GPIO、按键或控制线，Cj余量通常更宽，VC、回流和后级绝对最大值会成为重点。

同时检查：

• 信号的最高正负摆幅及未上电时外部注入；

• 最大VC对应的IPP和脉冲波形；

• 单向或双向结构是否适合实际负向电压；

• 器件到连接器、器件到高频回流点的距离；

• 芯片在短暂过冲下的功能阈值，而不只看永久损伤阈值。

不能只用VC数字决定

ESD5D002SA的12 V是在8 A条件下给出的；ESD5E001TA的18 V是在2.5 A条件下给出的。把12和18直接作高低排序，等于忽略了测试电流。实际电流若远低于8 A，ESD5D002SA的动态残压不必然等于12 V；若实际前沿很快，PCB电感也会把芯片端电压推高。

实测时至少同时看两个位置：器件两端和受保护芯片引脚。若两点差距很大，先缩短入口支路和回流，而不是急着换型号。

选型与验证顺序

1. 按正常摆幅筛VRWM，确认高温漏电不会影响接口偏置。

2. 按信号带宽和通道预算筛Cj，并把封装焊盘纳入评估。

3. 按目标脉冲电流读取最大VC，比较芯片耐压与功能余量。

4. 将器件放在连接器入口，保持信号直进直出、回流短而宽。

5. 用眼图、误码、通信或整机ESD结果确认，不以单项参数取代系统验证。

常见问题

0.08 pF一定比0.2 pF更适合高速接口吗？

器件本体更轻，但电压窗口、钳位和布局仍须满足。长支路会抵消低电容优势。

SOD523比DFN0603更容易焊，能否优先选它？

量产可制造性很重要，但不能覆盖高速性能和保护窗口。应在满足电气条件后比较封装。

两颗都标5 V，能否用在所有5 V接口？

不能。还要确认信号正负摆幅、异常电压、后级耐压和器件方向。

这两颗器件的正确比较方式，是先确定接口最怕的是“额外电容”还是“脉冲残压”，再把答案放回真实PCB路径验证。

实板放行前再核一次

ESD5E001TA的典型结电容为0.08 pF，ESD5D002SA为0.2 pF；后者在8 A条件下的最大VC为12 V，前者在2.5 A条件下的最大VC为18 V。两组VC不能脱离电流条件排出高低。差分高速线更要把两条线的焊盘、支路长度和过孔做成对称，再在目标速率下复测眼图或误码。

测量残压时，探头必须同时说明带宽、接地点和测点位置。把探头长地线接到远处再比较两个器件，得到的尖峰往往先反映测量回路而不是二极管差异。

提交BOM或关闭整改前，把型号、参数条件、PCB位置、样机配置和复测结果放在同一份记录里。
