TVS二极管常见贴片封装包括SOD-123FL、SMA、SMB和SMC，产品线还可能包含更高能量封装与插件形式。封装名称只说明机械外形，不能单独决定工作电压、钳位电压或浪涌能力。
直接答案
选封装时先确定电气窗口和波形，再检查封装能否提供对应系列、散热与PCB空间。不要把“SMA必然低功率、SMC必然适合某种端口”写成通用规则；应以完整型号的当前规格书为准。
完整型号和单双向结构必须明确。
PPPM、IPP与VC必须带对应波形和测试电流。
焊盘、器件高度、爬电距离和装配工艺分别核对。
相同VRWM下比较板上残压和后级耐压。

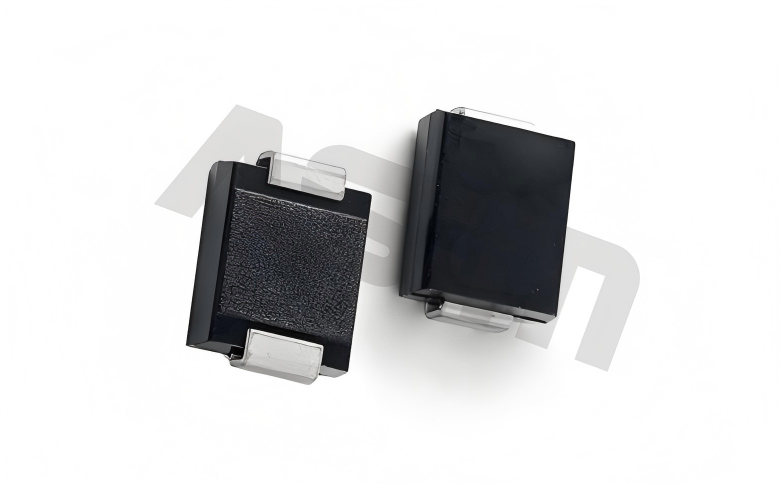

常见贴片封装的审核重点
| 封装系列 | 产品分类中的典型名称 | 适合先解决的问题 | 仍需查规格书的项目 |
|---|---|---|---|
| SOD类 | SOD-123FL等 | 空间受限、较低能量端口 | 功率波形、单双向、焊盘 |
| SMA | DO-214AC | 通用电源与外接端口 | 具体系列功率、VC、IPP |
| SMB | DO-214AA | 需要更大封装或不同功率档 | 高度、热、浪涌条件 |
| SMC | DO-214AB | 更大封装和较高能量系列 | 脉冲宽度、降额、板上温升 |
为什么不能把封装和功率机械绑定
同一封装可能覆盖不同系列，不同系列又可能采用不同峰值脉冲定义。封装提供热容量和芯片面积的实现空间，但最终额定值由芯片、引线、封装和测试条件共同决定。
ASIM产品分类页把SMA、SMB/DO-214AA、SMC/DO-214AB和SOD-123FL分开列出。采购和设计时应继续进入具体型号，核对PPPM、VRWM、VBR、IPP、VC和IR。
用SMA04J24V理解“封装相同、参数仍需逐项看”
SMA04J24V属于SMA/DO-214AC系列。Rev1.4表格给出400 W系列标识、24 V VRWM、26.7～29.5 V VBR（IT=1 mA）、38.9 V最大VC和10.3 A表列IPP。
同为SMA封装的其他电压型号，其VBR、VC、IPP和漏电不同；同为24 V VRWM的其他封装系列，也不能只凭封装大小推断板上残压。
PCB审核至少看四项
焊盘与极性：按当前封装图，不沿用外观相近器件的旧焊盘。
回流路径：TVS到受保护线与参考地的支路尽量短。
热环境：检查相邻热源、铜面积和重复脉冲间隔。
机械空间：同时核对高度、器件间距和返修能力。
替换封装时怎样做A/B验证
保持发生器设置、线缆、负载和监测点一致。
记录两种器件的板上残余电压与实际支路电流。
完成正常工作、异常工况和信号功能检查。
应力后复测漏电或关键DC参数，再决定是否固化。
常见问题
SMA、SMB、SMC能直接按尺寸互换吗？
不能。封装、焊盘、电气参数、极性、功率波形和热条件都要同时匹配。
更大的封装一定带来更低的钳位电压吗？
不一定。VC取决于完整型号、测试电流和波形，封装尺寸不能代替数据表比较。
数据来源
资料核对日期：2026年10月10日。最终选型、整改等级和判据以当前规格书、适用产品标准及批准的试验计划为准。
