AC电源接口电路设计

交流电源接口通过电源线与电网连接为电气设备提供电能，产品在工作中产生各种干扰,这些干扰通过电源接口形成对电网的传导干扰以及对空间的辐射干扰。当电网上有大功率感性负载通断或电网遭受雷击时，会在电源接口产生瞬态的脉冲干扰和浪涌干扰。共模电感和电容组成滤波电路，主要滤除差模干扰对共模干扰进行抑制。 压敏电阻及放电管组成浪涌防护电路。 因为压敏电阻失效模式为短路，可能会造成大电流，所以需要增加保险丝，保险丝位置要靠近接口放置

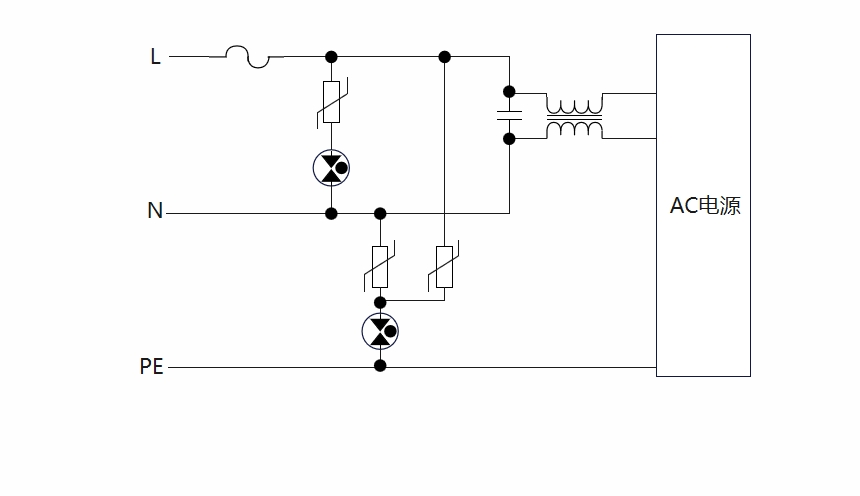

AC 电源接口电路设计方案

SMD3216-200N
MOV-14K561
MOV-14K561
SMD3216-200N
CMF-SQ1010H15Q36-L67
