电源共模电感选型指南:工程师经验与型号推荐

在电磁兼容(EMC)设计领域,共模电感是抑制干扰的关键元件。然而,许多工程师在选用共模电感时,往往只关注电流绕组的适配性,认为低频电流在其上压降小即可,甚至图纸上仅用图形符号表示而忽略具体型号标注。殊不知,每一种元器件在电路中都扮演着独特角色。共模电感正是对抗电磁干扰(EMI),特别是在EMI滤波器和各类开关电源中,非常有效的元器件。因此,为电源系统精准选型共模电感至关重要。

电源共模电感核心作用解析

共模电感,也称为共模扼流圈(Common mode Choke),是电路中不可或缺的EMC防护器件。它在电源设计中应用极为广泛:

  • 核心功能: 滤除共模电磁干扰信号。

  • 典型应用: 电脑开关电源、各类板卡设计。

  • 工作原理: 利用其高共模阻抗特性,有效抑制高速信号线产生的共模噪声向外辐射,提升产品EMC性能。

可以说,一款优质的共模电感是电源稳定性和通过EMC认证的重要保障。

资深工程师力荐电源共模电感型号

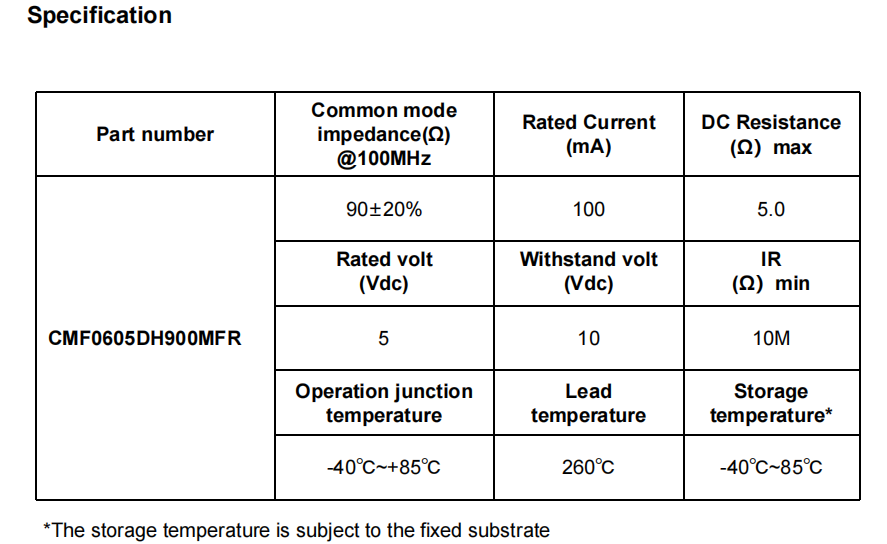

作为共模电感领域的专业供应商,阿赛姆科技有限公司(ASIM)提供多种规格产品。以下推荐,源于一位在华为拥有十年丰富EMC设计经验的资深工程师的实践总结,特别适用于开关电源场景:


为何这些共模电感型号值得推荐?

开关电源在启动瞬间,电流并非纯净直流,而是包含大量有害的交流成分。共模电感的核心价值之一就是滤除这些不需要的交流干扰。上述推荐型号经过大量工程验证,能够:

  1. 高效滤波: 显著平滑电源输入/输出电流。

  2. 提升稳定性: 有效抑制共模噪声,确保电源电路工作更稳定可靠。

  3. 适配性强: 覆盖不同封装、电感量和电流需求,满足多样化设计。

选型关键点: 工程师务必根据实际电路的电流需求、噪声频谱以及空间限制,从上述或其他ASIM共模电感型号中精准选择,切勿仅凭经验粗略判断。优质的共模电感选型是电源EMC达标的关键一步!
