家用Wi-Fi路由器ESD防护方案：千兆/万兆路由器各接口完整设计
2026.06.12 00:00:00
3

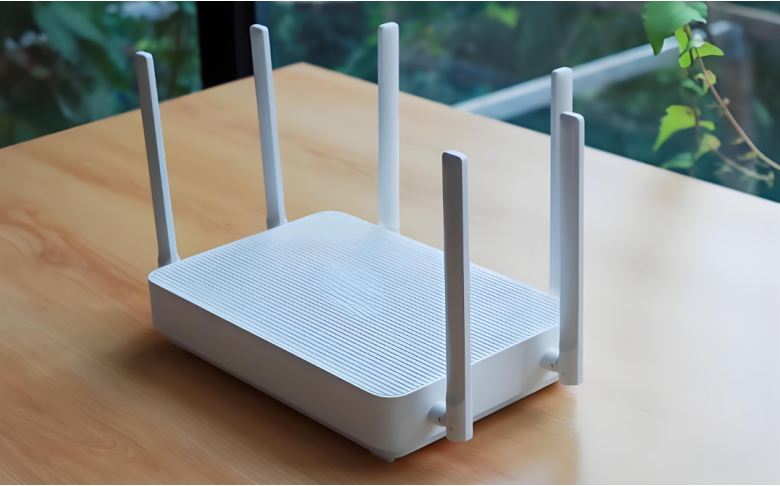

家用路由器是全球出货量最大的消费电子产品之一，每个家庭至少一台，商用场所多台。Wi-Fi 6/6E/7路由器集成了WAN口（电话线/光纤入户）、多个千兆/万兆LAN口、USB接口、无线天线，每个接口都是静电冲击的入口。路由器WAN口/LAN口被静电打坏是消费电子售后最高频的故障之一，用户插拔网线时手持网线头产生的静电足以损坏PHY芯片。本文给出路由器各接口的完整ESD防护方案。
路由器各接口ESD威胁分析
| 接口 | 用户接触频率 | ESD路径 | 威胁等级 |
|---|---|---|---|
| WAN口（RJ45） | 低（安装时） | 网线插拔→PHY | 高 |
| LAN口（RJ45×4） | 中（设备接入） | 网线插拔→PHY | 高 |
| USB口（外接存储/打印） | 中 | 设备插拔 | 高 |
| 复位按钮 | 低 | 手指按压 | 中 |
| 无线天线馈线 | 极低 | 装配工序 | 低 |
| 电源接口（DC） | 低 | 适配器插拔 | 中 |
千兆以太网口（WAN/LAN）防护方案
这是路由器最关键的防护位置。千兆以太网（1000BASE-T）使用4对双绞线，每对传输125MHz差分信号，PHY侧要求ESD结电容≤0.5pF。
完整防护电路：
RJ45连接器
↓
[SMB06J05B × 4 双向TVS 600W]（变压器线路侧，每对线1颗）
↓
1000BASE-T 网络变压器（集成共模电感）
↓
[阿赛姆ESD5E002TA × 4]（变压器PHY侧，Cj=0.18pF）
↓
[CMF1210UD101MST × 4 共模电感]（PHY侧额外共模抑制）
↓
千兆PHY芯片（RTL8211/BCM54210等）
关键器件参数：
| 器件 | 推荐型号 | 关键参数 | 位置 |
|---|---|---|---|
| 变压器线路侧TVS | SMB06J05B | 双向，600W，VRWM=5V | RJ45与变压器之间 |
| PHY侧低容ESD | ESD5E002TA | Cj=0.18pF，5V双向 | 变压器与PHY之间 |
| PHY侧共模电感 | CMF1210UD101MST | 100Ω@100MHz | 紧贴PHY侧 |
万兆口（2.5G/10GBASE-T）：PHY侧ESD结电容要求更严（≤0.3pF），换用阿赛姆ESD3V3E003TA（Cj=0.30pF）或ESD3V3E0017LA（Cj=0.17pF）。
USB接口防护方案
高端路由器通常配备USB 3.0接口（外接存储/打印机共享）：
| 防护位置 | 推荐器件 | 说明 |
|---|---|---|
| VBUS（5V） | SMA04J05V 单向TVS 400W | 电源线防护 |
| D+/D-（USB 2.0） | DFN1006-2L 双向ESD | Cj≤1pF |
| SuperSpeed（USB 3.0） | ESD0524阵列（DFN2510-10L） | Cj=0.25~0.6pF |
| USB 3.0 ID/GND | DFN1006-2L | 通用低速 |
电源接口防护
路由器DC供电（通常12V/2A或19V）：
DC 12V/19V输入
↓
[SMA04J12V或SMA04J20V 单向TVS 400W]（浪涌保护）
↓
[CMF1210WB900MQT 共模电感（90Ω，20V耐压）]
↓
内部DC-DC
复位按键防护
路由器复位键被压住时静电会通过手指耦合进MCU：
· 复位按键→MCU引脚：DFN1006-2L 双向ESD + RC滤波（100Ω+100nF）
PCB布局关键要点
TVS/ESD紧贴RJ45连接器放置（走线≤5mm）
PHY侧ESD靠近PHY引脚（走线≤3mm）
网络变压器屏蔽层接机壳GND（而不是信号GND）
RJ45的屏蔽层（如有）单端接机壳GND
路由器EMC认证要求
| 认证 | 标准 | 典型要求 |
|---|---|---|
| 3C/CCC | GB 9254 | B类消费品 |
| Wi-Fi认证（SRRC） | YD/T 1014等 | 含EMC |
| CE（欧盟） | EN 55032 B类 | 含ESD抗扰度 |
| FCC | Part 15 B类 | 发射限值 |
常见问题（FAQ）
Q：路由器换了新电脑后网口不通，但路由器其他口还能用，可能是ESD损坏了吗？
A：可能是。单个LAN口PHY通道被静电损坏后，其他通道仍正常工作，表现为"某个口不通"。诊断方法：用另一台设备试该口，如果所有设备在那个口都无法识别，PHY该通道很可能已损坏。整改方向：在该口RJ45加完整防护（TVS+低容ESD）。
Q：路由器WAN口千兆降速到百兆，是PHY问题还是ESD隐性损伤？
A：ESD多次累积冲击会造成PHY隐性损伤，表现为自动协商速率下降（1Gbps→100Mbps）、长距离连接误码增加。确认方法：换短网线测试，如果短线恢复1Gbps，说明PHY灵敏度下降，是隐性损伤信号。整改方案是加强防护，防止进一步恶化。
Q：路由器WAN口加了TVS后网速变慢，怎么办？
A：TVS结电容过大导致信号衰减。千兆以太网变压器线路侧（网线侧）可用SMB级TVS（结电容通常50~150pF），变压器PHY侧必须换低容ESD（ESD5E002TA，Cj=0.18pF），两侧器件不同，不能用同一个TVS保护所有位置。
关于阿赛姆（ASIM）：阿赛姆成立于2013年，是位于深圳的专业ESD/TVS防护器件制造商，路由器防护所需的ESD5E002TA低容ESD（PHY侧）、SMB06J05B双向TVS（线路侧）、CMF1210UD101MST共模电感配套齐全。全国咨询热线：400-014-4913。
